Контактор модульный 3НО+1НЗ 63А 230В МК-103 | 18089DEK DEKraft APC

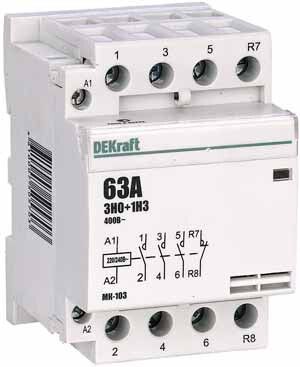

Контактор модульный МК-103 от DeKraft - устройство для дистанционного включения и отключения электрических нагрузок с частыми циклами работы. Артикул 18089dek подходит для монтажа на DIN-рейку и используется в системах автоматизации с током до 63 А.

Назначение и область применения

Контактор модульный МК-103 предназначен для управления небольшими электрическими нагрузками, которые требуют частого включения и выключения. Он работает в качестве промежуточного устройства между управляющим сигналом (например, от терморегулятора, таймера или PLC) и силовой цепью. Подходит для контроля таких устройств, как насосы, вентиляторы, компрессоры, световые системы и малые нагревательные элементы. Применяется в распределительных щитах жилых, офисных и промышленных объектах.

Технические характеристики

• Номинальный рабочий ток: 63 А (класс AC-7a - для индуктивных нагрузок типа двигателей)
• Напряжение катушки управления: 230 В переменного тока
• Количество силовых полюсов: 3
• Контакты: 3 нормально-открытых (НО) + 1 нормально-замкнутый (НЗ)
• Номинальная коммутируемая мощность: 3,8 кВт
• Тип тока: переменный
• Исполнение: нереверсивное - управление одним направлением
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Способ монтажа: на DIN-рейку шириной 35 мм
• Ширина корпуса: 3 модуля (54 мм)
• Максимальное сечение кабеля: 25 мм2 (по всем полюсам)
• Тип подключения: винтовые зажимы
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −25C до +40C и повышенной влажности
• Соответствие стандарту: ГОСТ Р 51731-2001

Совместимость и монтаж

Контактор МК-103 совместим с любыми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Для монтажа достаточно защёлкнуть его на рейку - фиксация механическая, без инструментов. Подключение проводов осуществляется через винтовые клеммы: силовые - на верхние и нижние контакты, управляющая катушка - на боковые клеммы A1/A2. Обязательно соблюдайте полярность: A1 - вход, A2 - выход. Нельзя использовать для постоянного тока - только для переменного 230 В. Кабели сечением более 25 мм2 не подходят - возможен перегрев и плохой контакт.

Безопасность и стандарты

Контактор МК-103 соответствует требованиям ГОСТ Р 51731-2001, который регламентирует безопасность и надёжность модульных контакторов. Степень защиты IP20 исключает случайное прикосновение к токоведущим частям, но не обеспечивает защиту от пыли и воды - поэтому устройство устанавливается только внутри закрытых щитов. Не предназначено для использования во взрывоопасных средах или на открытом воздухе.

Преимущества

• Высокая износостойкость - рассчитан на десятки тысяч циклов включения/выключения
• Простота установки - занимает всего 3 модуля на DIN-рейке
• Чёткое разделение функций: три силовых контакта + один вспомогательный для сигнализации или блокировки
• Не требует настройки и периодического обслуживания
• Поддерживает высокую плотность сборки - идеален для компактных щитов

Ограничения применения

• Не подходит для управления нагрузками выше 63 А - требуется другой контактор
• Не работает с постоянным током - только переменный 230 В
• IP20 не позволяет применять вне закрытых щитов
• Не имеет встроенного теплового реле - для защиты от перегрузки нужен отдельный автомат
• Не рекомендуется для частых пусков тяжёлых двигателей с высоким пусковым током - лучше выбрать контактор с запасом по току

Примеры использования

• Управление циркуляционным насосом в системе отопления по сигналу термостата
• Включение вытяжной вентиляции в туалете по таймеру
• Автоматическое включение освещения в помещении по датчику движения
• Контроль нагревательного элемента в мини-печи или сушилке
• Сигнализация состояния (через НЗ контакт) в системе автоматизации

Практические советы

• При подборе автомата для защиты цепи используйте номинал не выше 63 А - оптимально 50–60 А с характеристикой C или D для двигателей
• Обязательно проверьте соответствие напряжения катушки: 230 В - нельзя подавать 110 В или 24 В
• При использовании НЗ контакта в цепи блокировки убедитесь, что он размыкается именно при активации основного контактора
• Затягивайте винты клемм с усилием, указанным в паспорте - недотянутый контакт греется, перетянутый - повреждает медную жилу
• Для долгой службы избегайте установки рядом с источниками тепла - максимальная температура окружающей среды - +40C
• Если планируете много контакторов - учтите, что каждый МК-103 занимает 3 модуля, и заранее спроектируйте место в щите
