Двойная кнопка NP2-EW8465 черный корпус, 1НО+1НЗ, AC/DC220В (LED), IP40 (R) | 575344 CHINT

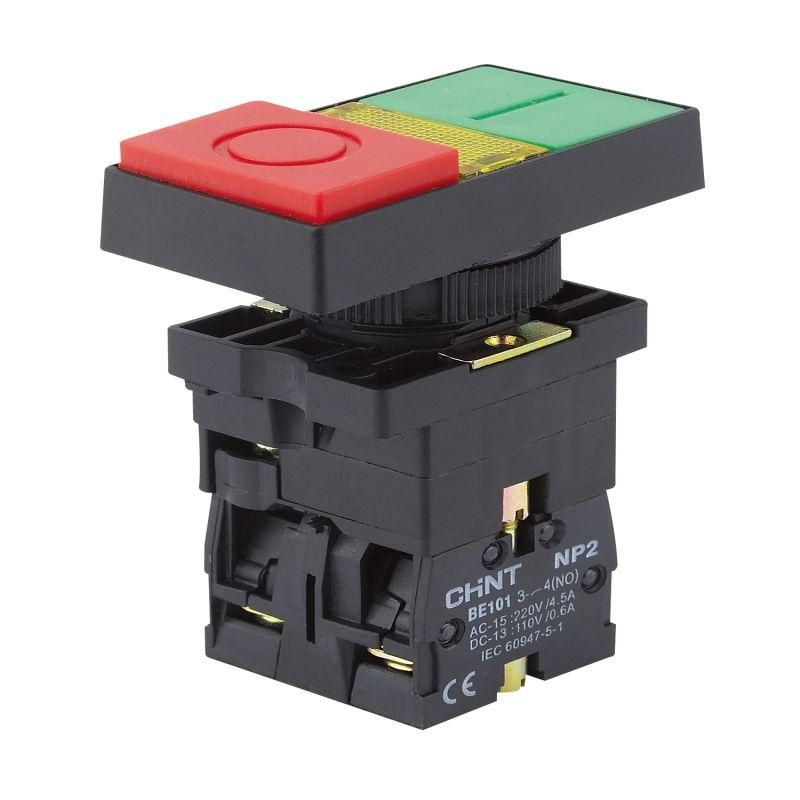

Кнопка двойная 1НО+1НЗ AC/DC220В (LED), IP40 от CHINT с артикулом 575344 - это комбинированный элемент управления с двумя функциональными постами и LED-подсветкой, предназначенный для управления оборудованием в условиях сухих помещений. Подходит для установки на панели управления станков, автоматических линий и распределительных щитов.

Назначение и область применения

Эта кнопка используется для одновременного управления двумя цепями: один пост замыкает цепь (нормально открытый контакт - НО), второй - размыкает (нормально закрытый контакт - НЗ). Подсветка позволяет легко определить активный режим даже в слабо освещённом месте. Применяется в системах управления промышленным оборудованием, где требуется четкая визуальная индикация состояния: например, запуск и остановка двигателя, включение/выключение конвейера или сигнализация аварийной ситуации.

Технические характеристики

• Напряжение питания: 230 В (переменный или постоянный ток)
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Количество постов: 2 (двойная конструкция)
• Подсветка: да, светодиодная, цвета красный и зелёный
• Форма линзы: овальная
• Диаметр монтажного отверстия: 22 мм
• Тип фиксации: самовозврат - после нажатия кнопка возвращается в исходное положение
• Цвет кнопки: красный / зелёный (по одному цвету на каждый пост)
• Переднее кольцо: есть, хромированное, из пластика
• Количество переключающих контактов: 0 - контакты находятся внутри механизма, внешние выводы не предусмотрены

Совместимость и монтаж

Кнопка устанавливается в панель через круглое отверстие диаметром 22 мм. Для фиксации используется стандартный зажимной механизм за передним кольцом - никаких дополнительных гаек или креплений не требует. Кабель подключается к внутренним клеммам, расположенным сзади. Убедитесь, что провода имеют достаточную жесткость и не перегибаются слишком близко к корпусу - это снижает риск повреждения изоляции. Монтаж допустим только в сухих помещениях из-за ограниченной степени защиты IP40.

Безопасность и стандарты

Изделие соответствует требованиям к устройствам управления низковольтного оборудования. Отсутствие сертификации по IEC 60947-5-1 не указано - рекомендуется проверять документацию производителя при использовании в ответственных системах. Не предназначен для взрывоопасных сред или мест с высокой влажностью.

Преимущества

• Два функциональных поста в одном корпусе - экономия места на панели
• Яркая двухцветная LED-подсветка обеспечивает быстрое распознавание состояния системы
• Удобная форма овальной линзы и хромированное кольцо обеспечивают эргономичное нажатие и современный вид
• Самовозвратный механизм гарантирует надежное возвращение в исходное состояние без необходимости удерживания

Ограничения применения

• Не применяется во влажных, пыльных или агрессивных средах - степень защиты IP40 не предохраняет от брызг, пыли и моющих средств
• Не подходит для длительного удержания в нажатом состоянии - рассчитана на импульсное управление
• Отсутствуют внешние клеммы - все соединения выполняются через внутреннюю часть устройства; нельзя использовать как разъём для подключения других компонентов
• Работает только при напряжении до 230 В - не совместима с сетями выше 250 В или с переменным током частотой ниже 45 Гц без проверки спецификаций

Примеры использования

• На станке: зелёная кнопка - запуск, красная - экстренная остановка
• На конвейере: НО - включение подачи материала, НЗ - отключение нагревательного элемента
• В щите управления: сигнал готовности (зелёный) и тревожное состояние (красный)

Практические советы

• При монтаже используйте шаблон для вырезания отверстия - точный диаметр 22 мм важен для плотной посадки
• Не затягивайте фиксирующее кольцо слишком сильно - это может деформировать пластиковую рамку
• Для долгой службы избегайте попадания металлической стружки или жидкостей на поверхность кнопки
• Если нужна защита от брызг - выбирайте модель с IP65 или выше; эта кнопка (575344) подходит только для сухих условий
• Проверьте полярность при подключении к постоянному току - хотя LED работает на переменном, некоторые модели чувствительны к направлению тока
