Кнопка LAY5-BW8465 "I-O" прямоугольная 230В NO+NC EKF PROxima | pbn-bw8465

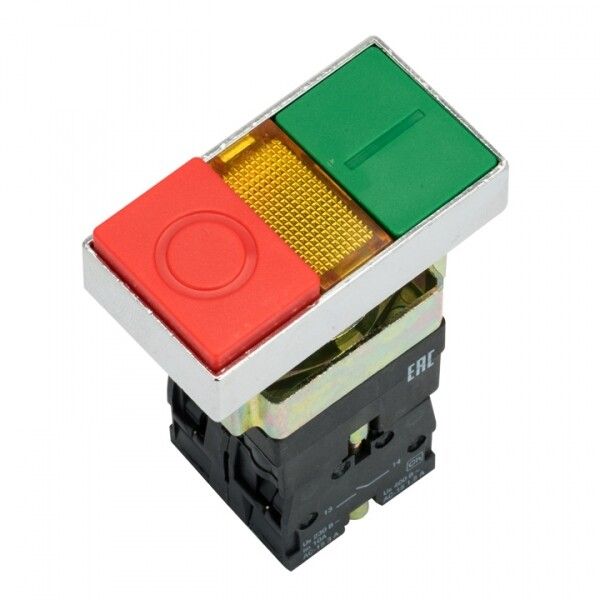

Кнопка прямоугольная LAY5-BW8465 'I-O' 230В NO+NC от EKF - комбинированная кнопка с подсветкой для управления и индикации состояния оборудования в системах переменного тока. Подходит для установки на панели управления, обеспечивает надежную работу в условиях промышленной среды.

Назначение и область применения

Кнопка прямоугольная LAY5-BW8465 'I-O' 230В NO+NC используется для ручного управления технологическими процессами: запуск, остановка, переключение режимов работы оборудования. Одновременно она индицирует состояние цепи - зеленый цвет означает «включено», красный - «выключено». Применяется в постах кнопочном управлении, распределительных щитах, системах автозапуска резерва, станциях управления электроприводами и других местах, где требуется четкая визуальная обратная связь.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC)
• Номинальный ток: 7,5 А
• Контакты: один нормально открытый (НО) и один нормально закрытый (NC)
• Подсветка: светодиодная (LED), двухцветная - красный/зеленый
• Форма корпуса: прямоугольная, габариты 22×5×5 мм
• Защита: IP40 - против препятствий более 1 мм, но не защищена от воды
• Тип подключения: винтовые клеммы
• Тип толкателя: цилиндрический, без фиксации (возвратная кнопка)
• Цвет переднего кольца: хром
• Климатическое исполнение: УХЛ3 - для эксплуатации в помещениях с умеренным и холодным климатом
• Гарантия: 84 месяца
• Соответствие стандартам: ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003), ГОСТ 12.2.007.13-2000

Совместимость и монтаж

Кнопка прямоугольная LAY5-BW8465 'I-O' 230В NO+NC монтируется на лицевую панель через круглое отверстие диаметром 20–22 мм. Для установки необходимо просверлить отверстие соответствующего размера, вставить кнопку и зафиксировать ее с помощью штатного крепления внутри корпуса. Кабели подключаются к винтовым клеммам - рекомендуется использовать провода сечением до 2,5 мм2. Отсутствие фиксации позволяет легко заменить кнопку без демонтажа всей панели.

Безопасность и стандарты

Кнопка LAY5-BW8465 соответствует требованиям ГОСТ Р 50030.5.1-2005 (эквивалент МЭК 60947-5-1) - международному стандарту для аппаратов управления. Также соблюдаются положения ГОСТ 12.2.007.13-2000 по безопасности электрооборудования. Степень защиты IP40 исключает попадание крупных предметов, но не предохраняет от брызг и влаги - не используйте в сырых или outdoor-условиях.

Преимущества

• Двухцветная LED-подсветка позволяет одновременно отображать два состояния системы - «вкл./выкл.» - без необходимости двух отдельных кнопок
• Комбинированный контакт (NO + NC) упрощает схемы управления, снижает количество компонентов
• Высокая долговечность: гарантия 84 месяца указывает на качественную сборку и износостойкие материалы
• Хромированное кольцо повышает эргономичность и визуальную контрастность
• Четкая маркировка «I-O» сразу определяет функциональное назначение

Ограничения применения

• Не предназначен для установки во влажных, пыльных или наружных условиях - IP40 недостаточно для защиты от жидкости и пыли
• Работает только с переменным током 230 В - нельзя применять в цепях постоянного тока или при другом напряжении
• Отсутствие механической фиксации делает её менее подходящей для высоких уровней вибраций - в таких случаях лучше выбрать кнопки с фиксацией
• Максимальный ток 7,5 А - не подходит для управления мощными нагрузками выше этого значения (например, двигатели >1,5 кВт)

Примеры использования

• Пульт управления насосной станцией - зеленый свет = насос работает, красный = остановлен
• Щит автоматического включения резерва (АВР): кнопка для перевода с основного на резервный источник
• Конвейерная линия: кнопка старта/стопа с индикацией текущего состояния
• Система освещения: включение/выключение групп светильников с визуальной индикацией

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен совпадать с габаритами кнопки (22 мм), иначе возникнет люфт или трудности с фиксацией
• Используйте кабели с медными жилами и хорошей изоляцией - винтовые клеммы требуют плотного контакта
• При подключении НО и NC контактов внимательно следите за схемой - путаница может привести к некорректной работе оборудования
• Для длительной службы избегайте воздействия масла, растворителей и агрессивных паров - они могут повредить пластик и светодиоды
• Замену кнопки можно выполнять без отключения всего щита - достаточно отключить питание только этой цепи
