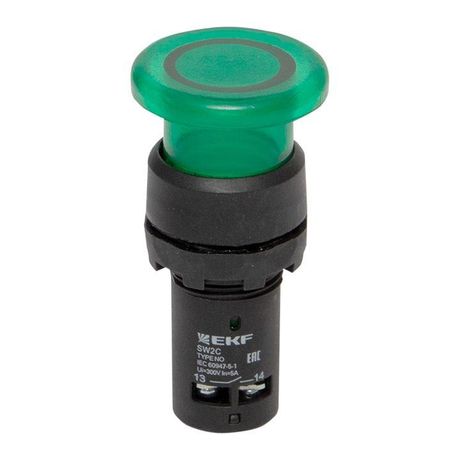

Кнопка SW2C-MD "грибок" зеленая с подсветкой NO+NC EKF PROxima | sw2c-md-gg

Кнопка управления EKF SW2C-MD грибок зеленая с подсветкой NO+NC - это надежный управляющий элемент с двумя типами контактов и встроенной индикацией, предназначенный для безопасной коммутации в промышленных системах автоматизации. Модель соответствует требованиям ГОСТ и используется там, где важна быстрая реакция и визуальная обратная связь.

Назначение и область применения

Кнопка управления EKF SW2C-MD грибок зеленая с подсветкой NO+NC служит для ручного запуска или остановки оборудования через замыкание нормально открытого (NO) и размыкание нормально закрытого (NC) контактов одновременно. Подсветка показывает состояние кнопки - горит при включении, что особенно важно в условиях плохой видимости или шумной среды. Применяется в системах управления станками, конвейерами, насосными установками, вентиляционными комплексами и других устройствах, требующих аварийной остановки или пуска.

Технические характеристики

• Напряжение: 220 В (переменный/постоянный ток AC/DC)
• Номинальный ток: 7,5 А
• Частота: 50 Гц
• Количество контактов: 1 NO + 1 NC
• Тип толкателя: грибовидный, плоский
• Цвет: зеленый
• Подсветка: есть (индикация состояния)
• Механизм: самовозврат - после нажатия возвращается в исходное положение
• Габариты: 22×22×29 мм
• Степень защиты: IP54 - защита от пыли и брызг воды
• Материал корпуса: пластик
• Климатическое исполнение: УХЛ3 - работает при температурах от -10C до +40C
• Конструкция линзы: круглая
• Способ монтажа: на лицевую панель

Совместимость и монтаж

Кнопка управления EKF SW2C-MD грибок зеленая с подсветкой NO+NC монтируется в панели через отверстие диаметром 22 мм. Для фиксации используется резьбовая гайка снизу. Кабель подводится к контактам с помощью клемм, рассчитанных на провода сечением до 2,5 мм2. Обязательно соблюдайте полярность при подключении постоянного тока. Убедитесь, что панель имеет достаточную толщину - рекомендуемая толщина от 1 до 8 мм. Не используйте силовые кабели выше 7,5 А - это превышает допустимую нагрузку.

Безопасность и стандарты

Кнопка управления EKF SW2C-MD грибок зеленая с подсветкой NO+NC соответствует:

• ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003) - требования к управлению электрооборудованием
• ГОСТ 12.2.007.13-2000 - требования к безопасности машин и механизмов

Выполнение этих стандартов гарантирует соответствие требованиям промышленной безопасности, включая отказоустойчивость и предотвращение случайного включения.

Преимущества

• Два типа контактов (NO+NC) позволяют использовать одну кнопку для сложных схем - например, пуск одного устройства и останов другого одновременно
• Подсветка снижает риск ошибок в условиях недостаточного освещения
• Грибовидная форма обеспечивает удобное и быстрое нажатие даже в перчатках
• Защита IP54 делает её пригодной для использования в помещениях с повышенной влажностью или пылью
• Самовозврат исключает необходимость удерживать кнопку - оператор просто нажимает и отпускает

Ограничения применения

• Не предназначен для работы при температурах ниже -10C и выше +40C - возможна потеря герметичности и деформация материала
• Не следует применять в местах с постоянным воздействием струй воды, масла или химических веществ - IP54 не обеспечивает полную герметичность
• Недопустимо использование в цепях с током свыше 7,5 А - это вызовет перегрев и выход из строя контактов
• Не подходит для взрывоопасных зон - отсутствует взрывозащита (Ex-исполнение)

Примеры использования

• Аварийная остановка станка: нажатие кнопки размыкает NC-цепь питания двигателя и замыкает NO-цепь сигнализации
• Пуск конвейера: кнопка включает питание и одновременно включает индикацию «работа»
• Система контроля доступа: зеленая подсветка указывает, что система готова к запуску
• Щиты управления в пищевой промышленности: благодаря IP54 легко моется, не боится влаги

Практические советы

• При монтаже проверьте глубину отверстия - кнопка должна полностью войти, чтобы линза была flush с панелью
• Для долговечности не используйте кнопку как рычаг - давление должно быть вертикальным, без бокового усилия
• Если требуется несколько таких кнопок в одном щите - расставляйте их с учетом цветовой семантики: зеленая - «пуск», красная - «стоп»
• Проверяйте целостность подсветки перед первым включением - при поврежденном светодиоде возможно неверное восприятие состояния системы
• При замене старой кнопки - совпадают ли размеры и тип контактов? EKF SW2C-MD грибок зеленая с подсветкой NO+NC можно заменить аналогами с такими же параметрами
