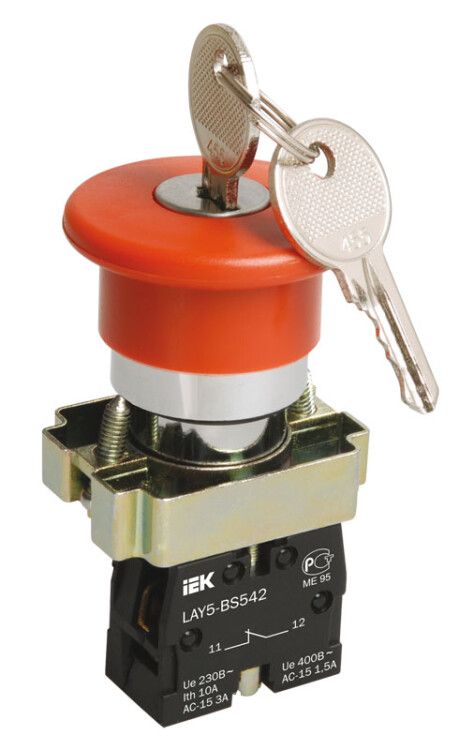

Кнопка управления LAY5-BS142 22мм 240В с ключом, красная IEK (ИЭК) BBG50-LAY5-K04

Кнопка управления Грибок LAY5-BS142 с ключом красная d22мм 240В 1р - это надёжное устройство для аварийной остановки оборудования, выполненное в виде грибовидной кнопки с механической фиксацией и встроенным индикатором. Продукт бренда IEK (ИЭК) соответствует ГОСТ 30011.5.1 и предназначен для установки на панелях управления в промышленных системах. Артикул bbg50-lay5-k04 обеспечивает совместимость с типовыми корпусами и контактными модулями серии LAY5.

Назначение и область применения

Кнопка управления Грибок LAY5-BS142 с ключом красная d22мм 240В 1р используется для экстренной остановки оборудования - например, при аварии, перегреве или необходимости эвакуации. Её красный цвет и грибовидная форма соответствуют требованиям безопасности: легко найти и нажать даже в условиях ограниченной видимости или стрессовой ситуации. Устройство применяется в цепях управления магнитными пускателями, реле и автоматикой на станках, конвейерах, насосных станциях и других промышленных объектах. Подходит для работы в распределительных щитах, пультах управления и наружных устройствах с защитой IP40.

Технические характеристики

• Номинальный ток: 7,5 А - способна коммутировать нагрузки до этого значения в цепях управления;
• Напряжение питания: 230 В AC/DC - работает как в сетях переменного, так и постоянного тока; допустимый предел - до 400 В DC / 660 В AC;
• Количество контактов: 1 размыкающий (1р) - при нажатии разрывает цепь, возвращает её в исходное состояние после поворота ключа;
• Диаметр отверстия: 22 мм - требует монтажного отверстия именно такого размера;
• Фиксация: с ключом - кнопка остаётся в нажатом положении до ручного снятия ключа, что предотвращает случайное включение;
• Степень защиты: IP40 - защищена от предметов больше 1 мм, но не от воды и пыли;
• Монтаж: на лицевую панель - устанавливается через отверстие в передней стенке шкафа или пульта;
• Подключение: винтовые зажимы - удобны для проводов сечением до 2,5 мм2;
• Цвет: красный - сигнализирует о функции аварийной остановки;
• Индикатор: да - встроенная лампа (не указана модель) светится при включённом состоянии, хотя тип лампы не указан - возможно, требуется внешний источник освещения;
• Климатическое исполнение: УХЛ4 - рассчитана на работу в помещениях с умеренным климатом, температурой от −25C до +40C и относительной влажностью до 80%;
• Нормативный документ: ГОСТ 30011.5.1 - соответствие российским стандартам на кнопочные аппараты.

Совместимость и монтаж

Кнопка управления Грибок LAY5-BS142 с ключом красная d22мм 240В 1р состоит из двух частей: головки с ключом и контактного модуля. Модуль можно менять без демонтажа всей кнопки - достаточно вынуть головку, заменить контактную группу и вставить новую. Для монтажа необходимо просверлить в панели отверстие диаметром 22 мм. После вставки кнопка фиксируется резьбовым кольцом снизу. Винтовые зажимы расположены внутри корпуса - доступны после снятия крышки. Совместима с контактными модулями серии LAY5, в том числе с другими цветами и типами контактов (например, 1з, 2р+1з). Не совместима с модулями других серий (например, LAY6 или ABB S200).

Безопасность и стандарты

Кнопка управления Грибок LAY5-BS142 с ключом красная d22мм 240В 1р соответствует ГОСТ 30011.5.1, который регламентирует безопасность кнопочных аппаратов. Красный цвет и наличие ключевой фиксации соответствуют нормам по аварийным остановкам (EN ISO 13850). Индикация позволяет визуально определить состояние кнопки - активирована она или нет. Однако степень защиты IP40 не обеспечивает защиту от влаги - не используйте в сырых или открытых помещениях без дополнительной герметизации.

Преимущества

• Механическая фиксация с ключом гарантирует, что оборудование не будет запущено случайно;
• Красный цвет и грибовидная форма обеспечивают высокую узнаваемость - важна для быстрого реагирования;
• Винтовое подключение устойчиво к вибрациям и не требует специальных инструментов;
• Сменяемая головка снижает затраты на обслуживание - можно заменить только повреждённую часть;
• Работает как на переменном, так и на постоянном токе - универсальность для различных систем управления.

Ограничения применения

• Степень защиты IP40 - нельзя использовать во влажных средах, на улице или в местах с повышенной запылённостью;
• Нет встроенной лампы - индикатор есть, но тип лампы не указан, значит, он не включён в комплект и требует отдельного источника питания;
• Не подходит для прямого управления силовыми цепями - только для сигналов управления (до 7,5 А);
• Климатическое исполнение УХЛ4 ограничивает применение при температурах ниже −25C и выше +40C;
• Требуется точное соблюдение диаметра отверстия 22 мм - использование адаптеров или доработок может нарушить герметичность и прочность крепления.

Примеры использования

• Аварийная остановка станка ЧПУ - кнопка устанавливается на пульте оператора;
• Остановка конвейера на пищевом производстве - в зоне выхода продукта;
• Выключение насосной группы в канализационной станции - на панели рядом с основным управлением;
• Экстренный стоп в системе вентиляции - в помещении с риском задымления.

Практические советы

• Перед монтажом проверьте глубину панели - убедитесь, что хватает места для крепёжного кольца сзади;
• При использовании в вибрирующей среде закрепите провода хомутиками, чтобы избежать обрыва;
• Если нужна защита от влаги - установите кнопку внутрь герметичного корпуса или используйте дополнительный кожух;
• Для контроля состояния индикатора подключите питание к отдельному источнику 24–230 В - не полагайтесь на напряжение цепи управления;
• Запасные контактные модули (черные - замыкающие, коричневые - размыкающие) можно заказывать отдельно - они совместимы с этой кнопкой.
