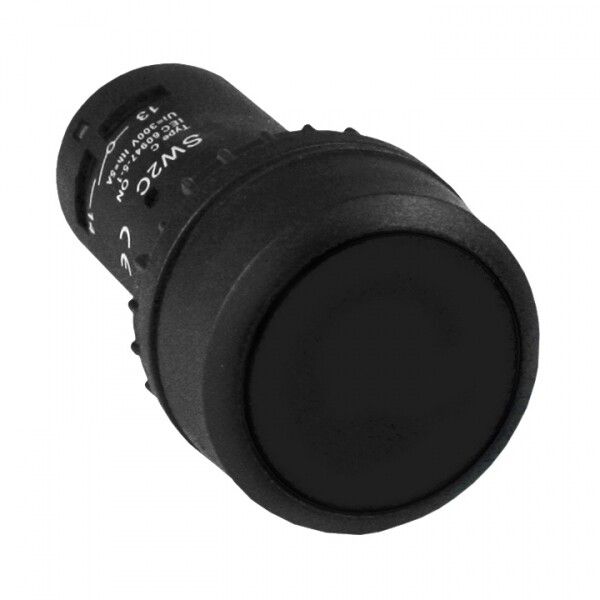

Кнопка SW2C-11 с фиксацией черная NO+NC EKF PROxima | sw2c-11f

Кнопка EKF SW2C-11 с фиксацией черная NO+NC - это надежный коммутационный аппарат для ручного управления технологическим оборудованием. Подходит для установки в панели управления, где требуется одновременная работа нормально замкнутого и нормально разомкнутого контакта. Артикул sw2c-11f соответствует сериям PROxima и используется в промышленной автоматизации.

Назначение и область применения

Кнопка EKF SW2C-11 с фиксацией черная NO+NC предназначена для ручного включения и выключения оборудования через управление электрической цепью. Благодаря наличию двух типов контактов - нормально открытого (NO) и нормально замкнутого (NC) - её можно использовать в схемах, требующих одновременного контроля за двумя состояниями: например, запуск двигателя и отключение сигнализации.

Области применения: посты управления, вводно-распределительные устройства (ВРУ), системы автозапуска резерва, станции управления электроприводами, конвейеры, насосные станции, оборудование с функцией “пуск-останов”.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (частота 50/60 Гц); допускается использование до 660 В переменного и 400 В постоянного тока
• Номинальный ток: 7,5 А - позволяет коммутировать нагрузки средней мощности, такие как малые двигатели, реле, световые индикаторы
• Контакты: 1 нормально разомкнутый (NO) + 1 нормально замкнутый (NC)
• Диаметр отверстия для монтажа: 22 мм, глубина - 5 мм
• Высота выступающей части: 5 мм - компактный профиль, не мешает работе рядом расположенных устройств
• Тип толкателя: цилиндрический, плоский - обеспечивает равномерное нажатие
• Степень защиты: IP54 - защищена от пыли и брызг воды из любого направления
• Цвет: черный корпус и переднее кольцо из пластика
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Подключение: винтовые зажимы - удобны для многожильных и одножильных проводов
• Гарантия: 84 месяца
• Соответствие стандартам: ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003), ГОСТ 12.2.007.13-2000

Совместимость и монтаж

Кнопка EKF SW2C-11 с фиксацией черная NO+NC монтируется на лицевую панель через круглое отверстие диаметром 22 мм. Для установки потребуется сверло подходящего размера и фиксация гайкой сзади. Передние кольцо и сама кнопка имеют единый дизайн - не требуют дополнительной герметизации при монтаже в помещениях с возможностью попадания пыли или влаги.

Не совместима с панелями толще 5 мм - высота посадочного места ограничена. Кабельные входы не предусмотрены - провода подключаются после установки кнопки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1-2005 (эквивалент МЭК 60947-5-1) - международному стандарту для аппаратов управления. Это гарантирует безопасную работу в промышленных системах, включая защиту от случайного включения и механическую прочность. Также соблюдены требования ГОСТ 12.2.007.13-2000 по электробезопасности.

Преимущества

• Две группы контактов (NO+NC) позволяют реализовать сложные логические схемы без дополнительных реле
• Фиксированное положение - кнопка остается в нажатом состоянии, что удобно для длительного включения оборудования
• Защита IP54 делает её пригодной для использования в цехах, на улице под навесом, в местах с пылью и влажностью
• Винтовое подключение - надежно фиксирует провода даже при вибрациях
• Длительная гарантия (7 лет) указывает на качество сборки и материалы

Ограничения применения

• Не предназначен для работы с токами выше 7,5 А - превышение может вызвать оплавление контактов
• Не имеет внутренней индикации - не светится при включении, не подходит для задач, где нужна визуальная подсветка
• Не рассчитана на взрывоопасные среды - не имеет маркировки Ex
• Пластиковое переднее кольцо не выдерживает воздействия растворителей и агрессивных химикатов
• Не рекомендуется для частых циклов включения/выключения более 1000 раз в час - риск износа механизма

Примеры использования

• Управление насосом: нажатие кнопки включает насос (замыкается NO), одновременно размыкается NC - отключается сигнал тревоги
• Остановка конвейера: кнопка в фиксированном положении удерживает останов, пока не будет снова нажата
• Система аварийного отключения: кнопка устанавливается на видном месте, легко доступна для экстренной остановки
• Автоматический режим: в связке с реле - кнопка активирует резервный источник питания

Практические советы

• Перед монтажом проверьте толщину панели - она должна быть ≤5 мм, чтобы кнопка плотно села
• При подключении используйте провода сечением 0,5–2,5 мм2 - они хорошо помещаются в винтовые зажимы
• Не затягивайте винты слишком сильно - есть риск повредить контактные площадки
• Для условий с высокой влажностью или пылью дополнительно уплотните место монтажа силиконовым герметиком (не на поверхности кнопки!)
• При использовании в схемах с катушками реле или двигателей - обязательно параллельно контакту установите дугогасительный элемент (варистор или RC-цепь)
• Проверяйте целостность контактов мультиметром перед первым включением - особенно если кнопка хранилась долго
