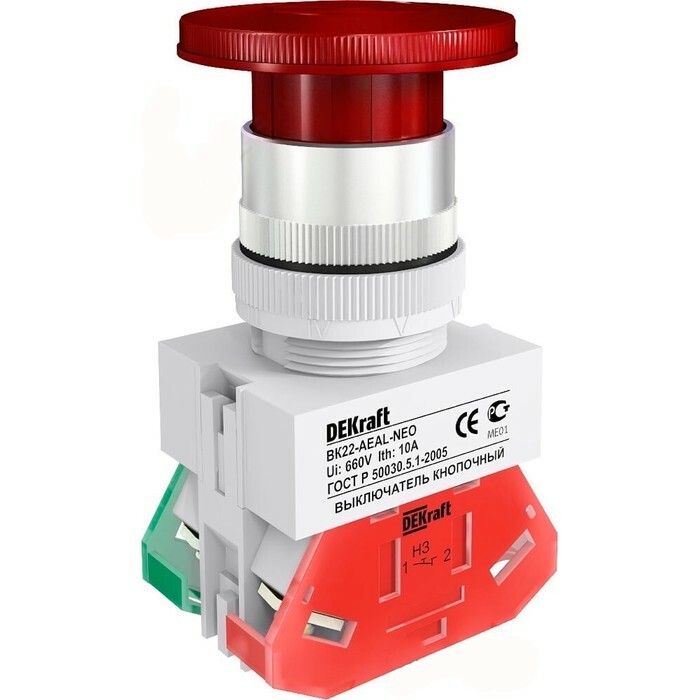

Выключатель кнопочный ВK-22 AEAL диам. 22мм грибовидный с фиксацией красный 220В - 25040DEK APC

Выключатель кнопочный грибовидный с фиксацией диаметр 22 мм красный 220В ВК-22 от DEKraft — это надёжное устройство для ручного управления электрическими цепями в промышленном оборудовании. Его прочная конструкция, защита IP54 и красный цвет делают его удобным для аварийной остановки и контроля на панелях станков и автоматических линий.

Назначение и область применения

Выключатель ВК-22 предназначен для ручного включения и выключения электрических цепей переменного тока. Кнопка с фиксацией позволяет зафиксировать положение «вкл» или «выкл» — идеально для аварийных остановок, блокировок или длительного включения оборудования. Устройство применяется на станках, конвейерах, насосных станциях, системах вентиляции и других промышленных установках. Подходит для монтажа на стационарные панели и двери шкафов управления.

Технические характеристики

• Номинальное напряжение: 220 В (переменный ток, частота 50/60 Гц)
• Номинальный ток: 10 А
• Тип контактов: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО)
• Степень защиты: IP54 — защита от пыли и брызг воды из любого направления
• Материал корпуса: термостойкий пластик, переднее кольцо — хромированная сталь
• Подключение: винтовые зажимы для проводов сечением до 2,5 мм²
• Климатическое исполнение: УХЛ4 — работает при температуре от −25°C до +40°C и повышенной влажности
• Диаметр отверстия для монтажа: 22 мм
• Тип толкателя: грибовидный — легко нажимается даже в перчатках
• Индикация: отсутствует — световая сигнализация не предусмотрена

Совместимость и монтаж

Выключатель ВК-22 монтируется через круглое отверстие диаметром 22 мм на лицевую поверхность панели или двери шкафа. Переднее хромированное кольцо обеспечивает плотную посадку и эстетичный вид. Для установки требуется только отвертка — провода подсоединяются к винтовым клеммам. Совместим с любыми панелями толщиной до 8 мм. Не требует специальных инструментов или адаптеров.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ 50030.5.1-2005, который регламентирует безопасность кнопочных аппаратов для управления электрооборудованием. Конструкция выполнена с учётом требований к механической прочности и электрической изоляции. Защита IP54 снижает риск повреждений от пыли и случайных брызг воды, что важно в условиях производства.

Преимущества

• Фиксированное положение кнопки предотвращает случайное отключение или включение
• Ярко-красный цвет обеспечивает быстрое распознавание в экстренных ситуациях
• Грибовидная форма удобна для нажатия даже в перчатках или при ограниченном доступе
• Прочная металлическая рамка вокруг кнопки увеличивает срок службы и устойчивость к ударным нагрузкам
• Простое винтовое подключение исключает необходимость в пайке или быстросъёмных разъёмах

Ограничения применения

• Не предназначен для работы при постоянном воздействии струй воды или погружении — IP54 недостаточно для влажных сред с прямым орошением
• Отсутствие индикации — нельзя использовать там, где нужна визуальная сигнализация состояния (например, горящая лампа)
• Номинальный ток 10 А ограничивает применение в цепях мощностью выше 2,2 кВт при 220 В
• Не рекомендован для установки вне закрытых щитов в условиях сильной запылённости или агрессивных паров — хотя IP54 защищает от пыли, долгосрочное воздействие крупных частиц может снизить надёжность

Примеры использования

• Аварийная остановка станка ЧПУ — красная кнопка ВК-22 легко находится и активируется при опасности
• Включение системы принудительной вентиляции в цеху — фиксация сохраняет режим без необходимости удерживать кнопку
• Контрольный выключатель на пульте управления конвейерной линией
• Электрошкаф с автоматическим освещением — кнопка используется для ручного включения света внутри шкафа

Практические советы

• При монтаже проверьте глубину отверстия — оно должно точно соответствовать 22 мм, чтобы переднее кольцо плотно прилегало и не болталось
• Не затягивайте винты слишком сильно — это может повредить изоляцию проводов или треснуть контактные колодки
• Для многокабельного подключения используйте наконечники — они повысят надёжность соединения и продлят срок службы
• Если планируете установку в месте с высокой вибрацией, дополнительно закрепите корпус с помощью контргайки или клея на основе силикона
• Выбирая аналоги, обращайте внимание на тип фиксации — некоторые модели имеют только моментальное возвращение, а ВК-22 именно с фиксацией
