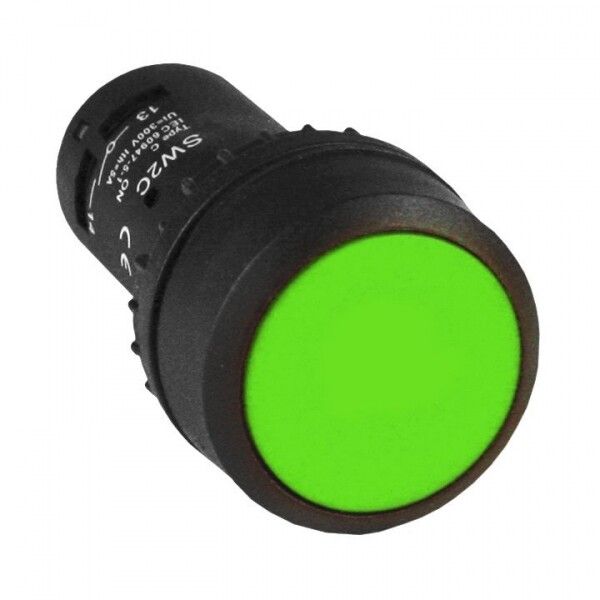

Кнопка SW2C-11 с фиксацией зеленая NO+NC EKF PROxima | sw2c-11f-g

Кнопка с фиксацией зеленая NO+NC SW2C-11 от EKF - устройство для ручного управления технологическим оборудованием с визуальной индикацией состояния. Модель SW2C-11 обеспечивает одновременную коммутацию нормально открытого и нормально замкнутого контакта, что делает её удобной для схем с блокировками и сигнализацией. Применяется в пультах управления, распределительных щитах и системах автоматизации.

Назначение и область применения

Кнопка с фиксацией зеленая NO+NC SW2C-11 используется для ручного запуска, остановки или переключения режимов оборудования. Её зелёный цвет соответствует стандарту IEC на команды «пуск» и «рабочий режим». Устройство подходит для установки в посты управления, ящики автоматики, станции управления приводами, системы АВР и другие места, где требуется надёжная механическая кнопка с фиксацией положения.

Технические характеристики

• Напряжение питания: 230 В (переменный ток)
• Номинальный ток: 7,5 А
• Контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ)
• Тип фиксации: механическая - кнопка остаётся в нажатом состоянии до вторичного нажатия
• Габариты: 22×22×5 мм
• Степень защиты: IP54 - защищена от пыли и брызг воды с любого направления
• Цвет кнопки: зелёный
• Форма толкателя: цилиндрический
• Переднее кольцо: пластиковое, круглое, усиливает герметичность и визуальную заметность
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, допустима повышенная влажность
• Гарантийный срок: 84 месяца
• Соответствие стандартам: ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003), ГОСТ 12.2.007.13-2000

Совместимость и монтаж

Кнопка SW2C-11 монтируется на лицевую панель через отверстие диаметром 22 мм. Переднее кольцо плотно прилегает к поверхности, исключая провалы и люфты. Для установки достаточно вставить корпус в отверстие и закрутить гайку сзади. Подходит для панелей из металла, пластика или композита толщиной до 5 мм. Клеммы расположены снизу - доступны для подключения проводов сечением до 2,5 мм2. Совместима со всеми типами кабелей, используемых в промышленной автоматике.

Безопасность и стандарты

SW2C-11 соответствует требованиям ГОСТ Р 50030.5.1-2005 и международному стандарту МЭК 60947-5-1, которые регламентируют безопасность и долговечность аппаратов управления. Сертифицирована для работы в условиях повышенной влажности и пыли. Соответствует нормам ГОСТ 12.2.007.13-2000 по эргономике и предотвращению случайного срабатывания. Цветовая маркировка (зелёный) соответствует правилам безопасности для команд «пуск».

Преимущества

• Одновременная работа двух контактов (НО+НЗ) позволяет реализовать сложные схемы без дополнительных реле
• Механическая фиксация снижает риск случайного отпускания при вибрации
• Высокая степень защиты IP54 повышает надёжность в цехах, на улице или в помещениях с высокой запылённостью
• Пластиковое переднее кольцо улучшает герметичность и служит визуальным ориентиром
• Длительная гарантия (7 лет) указывает на качество сборки и материалы

Ограничения применения

• Не предназначен для коммутации нагрузок выше 7,5 А - при превышении возможен свар контактных пар
• Не рассчитана на взрывоопасные среды - не имеет взрывозащиты Ex
• Не рекомендуется для частых циклов более 1000 в час - длительная эксплуатация при такой нагрузке сокращает срок службы
• Использование вне диапазона УХЛ3 (например, при температуре ниже −40 C) может вызвать хрупкость пластика

Примеры использования

• Пуск насоса в системе водоснабжения - зелёная кнопка активирует работу, фиксируется в нажатом положении
• Остановка конвейера - кнопка включает сигнал тревоги и одновременно размыкает цепь питания
• Система АВР - переключение с основного на резервный источник питания
• Пульт управления станком - кнопка «пуск» с фиксацией для продолжительной работы

Практические советы

• При монтаже проверьте точность отверстия - диаметр должен быть точно 22 мм, иначе кольцо не будет плотно прилегать
• Подключайте провода к клеммам с соблюдением полярности - хотя кнопка не требует полярности, важно сохранить целостность цепи НО и НЗ
• Не затягивайте гайку слишком сильно - это может деформировать пластиковое кольцо и нарушить герметичность
• Для условий с высокой вибрацией используйте контргайки или герметик на резьбе
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе с индуктивными нагрузками (электромагниты, двигатели)
