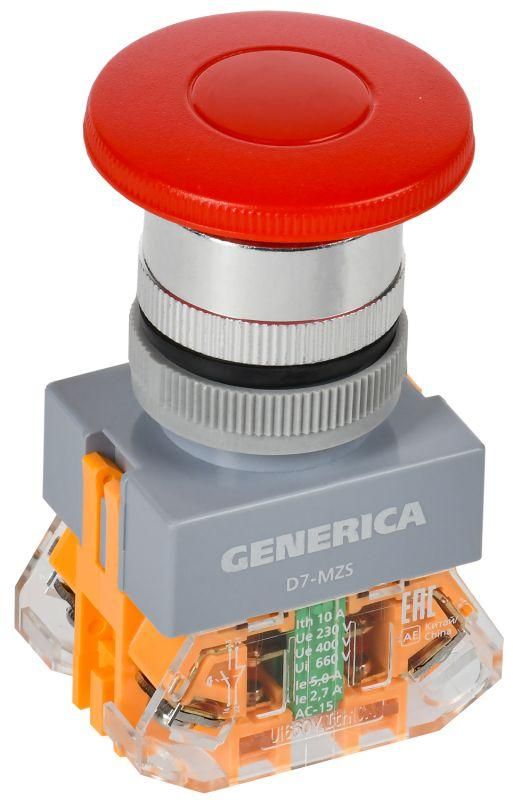

Кнопка D7-MZS "Грибок" d=22мм 1з+1р с фиксацией красная | BBG50-11MZS-3-21-K04-G GENERICA IEK

Кнопка D7-MZS "Грибок" d=22мм 1з+1р с фиксацией красная от GENERICA и IEK - это надёжное устройство для ручного управления электрическими цепями в промышленной автоматике. Её удобная форма, высокая степень защиты и механическая фиксация делают её подходящим решением для аварийных остановок и запуска оборудования.

Назначение и область применения

Кнопка D7-MZS "Грибок" d=22мм 1з+1р с фиксацией красная используется для передачи управляющих сигналов в системах автоматизации: управление магнитными пускателями, реле, контакторами. Применяется там, где требуется быстрая и однозначная реакция - например, для экстренной остановки станков, конвейеров, насосов или других механизмов. Красный цвет и грибовидная форма соответствуют нормам безопасности: такую кнопку легко найти и нажать даже в условиях плохой видимости или стрессовой ситуации.

Технические характеристики

• Диаметр отверстия для установки: 22 мм
• Количество нормально замкнутых (НЗ) контактов: 1
• Количество нормально разомкнутых (НО) контактов: 1
• Тип подключения: винтовые зажимы - надёжное и проверенное решение для проводов до 2,5 мм2
• Фиксация: механическая - кнопка остаётся в нажатом положении до ручного освобождения
• Цвет: красный - стандартный цвет для аварийных остановок
• Рабочее напряжение: AC до 660 В / DC до 400 В
• Степень защиты: IP54 - защита от пыли и брызг воды из любого направления
• Напряжение питания лампы: не предусмотрено - лампа отсутствует
• Количество постов: один - одиночная кнопка, не комбинированная

Совместимость и монтаж

Кнопка D7-MZS "Грибок" d=22мм 1з+1р с фиксацией красная устанавливается в панели или шкаф через круглое отверстие диаметром 22 мм. Для монтажа достаточно вставить корпус в отверстие и закрутить фиксирующую гайку с тыльной стороны. Винтовые зажимы позволяют подключить медные провода сечением до 2,5 мм2 - без необходимости предварительной опрессовки. Устройство совместимо с большинством стандартных щитов и панелей промышленного типа. Не требует специальных инструментов - достаточно отвёртки.

Безопасность и стандарты

Кнопка D7-MZS "Грибок" d=22мм 1з+1р с фиксацией красная соответствует требованиям ГОСТ IEC 60947-5-1-2014 - основному стандарту для аппаратов управления в электроустановках. Конструкция обеспечивает безопасную работу в условиях повышенной влажности, пыли и вибраций. Цветовая и формальная стандартизация (красный грибок) соответствует правилам безопасности для аварийных остановок.

Преимущества

• Механическая фиксация исключает случайное отпускание - важно для аварийных ситуаций
• Высокая степень защиты IP54 - выдерживает условия цехов, складов, открытых площадок
• Удобная большая рабочая поверхность - легко нажимать даже в перчатках
• Простая конструкция - минимум деталей, что снижает риск отказа
• Поддержка как переменного, так и постоянного тока - универсальность в применении

Ограничения применения

• Не предназначен для работы в средах с постоянным погружением в воду - IP54 не гарантирует герметичность при длительном воздействии жидкости
• Отсутствие индикационной лампы - нельзя использовать там, где нужна визуальная сигнализация состояния кнопки
• Не рекомендуется для частого циклического использования (например, более 1000 циклов в час) - рассчитана на редкие, но критические срабатывания
• Не подходит для установки в взрывоопасных зонах - не имеет взрывозащиты

Примеры использования

• Аварийная остановка станка на производстве
• Экстренный стоп конвейера на пищевом участке
• Кнопка "Стоп" на пульте управления насосной станцией
• Управление пуском крупного двигателя в цехе
• Локальный выключатель в распределительном щите

Практические советы

• Перед монтажом убедитесь, что диаметр отверстия точно 22 мм - меньшее отверстие не позволит установить кнопку, большее - вызовет люфт и нарушит защиту
• Используйте провода с жилами не толще 2,5 мм2 - иначе они не войдут в винтовые зажимы
• При установке в металлический щит обязательно используйте изоляционную прокладку, чтобы избежать замыкания на корпус
• Проверьте целостность фиксатора после каждого срабатывания - особенно в условиях вибрации
• Для систем с несколькими кнопками используйте одинаковые модели - это упрощает обслуживание и обучение персонала
