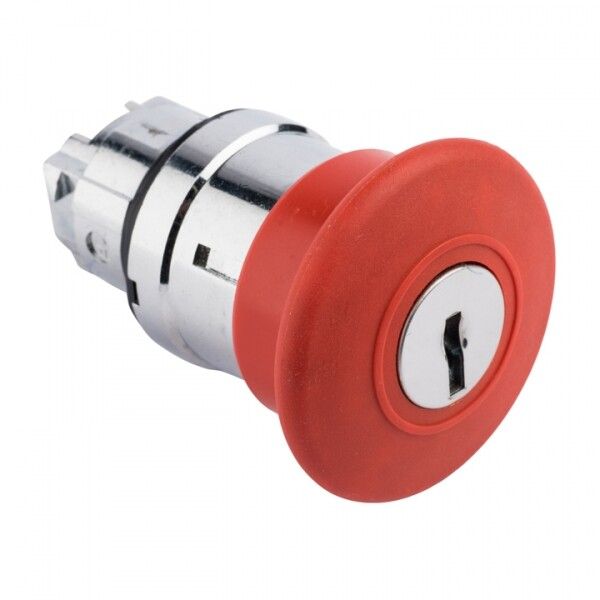

Исполнительный механизм кнопки XB4 "Грибок" красный поворотный с фиксацией замком EKF PROxima | XB4BA1F-R

Механизм кнопки исполнительный XB4 'Грибок' красный поворотный с фиксацией с замком от EKF - это надёжный элемент управления для аварийной остановки оборудования. Артикул xb4ba1f-r предназначен для установки в кнопочные посты и системы управления на промышленных объектах.

Назначение и область применения

Этот механизм используется для экстренной остановки машин и агрегатов. Его красный грибовидный корпус легко узнаваем, что позволяет быстро среагировать в случае опасности. Подходит для установки в кнопочных постах, распределительных щитах, системах АВР и станциях управления электроприводами. Применяется там, где требуется надёжная и защищённая кнопка аварийной остановки.

Технические характеристики

• Тип изделия: кнопка с механической фиксацией
• Форма: грибовидная - обеспечивает удобство нажатия рукой даже в перчатках
• Цвет: красный - соответствует требованиям безопасности для аварийных устройств
• Степень защиты: IP54 - защита от пыли и брызг воды из любого направления
• Габариты: 22×22×43 мм - совместим со стандартными отверстиями 22 мм
• Количество постов: один - одноконтактная конструкция
• Линза: круглая - равномерное освещение при использовании с индикацией
• Материал переднего кольца: прочее (не указано точно, но соответствует требованиям промышленной эксплуатации)

Совместимость и монтаж

Механизм xb4ba1f-r рассчитан на установку в панели с отверстием диаметром 22 мм. Он фиксируется с помощью резьбы и контргайки, входящих в комплект. Совместим с контактными модулями серии XB4 - можно комбинировать с нормально разомкнутыми или замкнутыми контактами в зависимости от схемы управления. Для монтажа используйте стандартную арматуру серии PROxima. Убедитесь, что глубина панели достаточна для размещения механизма (43 мм).

Безопасность и стандарты

Изделие соответствует требованиям к аварийным органам управления согласно международным стандартам IEC 60947-5-1. Цвет красный и форма «грибок» выполнены в соответствии с правилами безопасной эксплуатации. Защита IP54 обеспечивает работу в условиях повышенной запылённости и возможных брызг воды - например, на участках мойки, в цехах с охлаждением или на открытых площадках под навесом.

Преимущества

• Поворотная фиксация с замком предотвращает случайное отключение - кнопка остаётся в нажатом положении до ручного поворота и освобождения
• Унифицированная конструкция серии XB4 позволяет менять контакты и линзы без замены всего механизма
• Высокая механическая прочность - выдерживает многократные нажатия в условиях интенсивной эксплуатации
• Простота обслуживания - доступ к контактам через съёмную крышку

Ограничения применения

• Не предназначен для работы под водой - IP54 не обеспечивает погружение
• Не рекомендован для установки в зонах с постоянным воздействием масел, растворителей или агрессивных химикатов - материал переднего кольца не специфицирован
• Подходит только для напряжений до 660 В переменного тока и 400 В постоянного - не использовать в высоковольтных сетях выше этих значений
• Не имеет световой индикации - требует внешней подсветки при необходимости визуального контроля состояния

Примеры использования

• Аварийная остановка станка ЧПУ на металлообрабатывающем участке
• Кнопка экстренного отключения конвейера на пищевом производстве
• Управление остановкой насосной группы в канализационном колодце
• Пульт управления вентиляционной установкой в помещении с повышенной влажностью

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен быть точно 22 мм, иначе механизм будет болтаться или не войдёт
• При использовании в местах с риском механических ударов закрепите механизм дополнительно с помощью хомута или рамки
• Если нужна индикация состояния - выберите модель с линзой для светодиода и подключите её параллельно контактам
• Запасные части (например, контактные модули) должны быть того же серийного ряда - PROxima - чтобы гарантировать совместимость
• Проверяйте состояние замка после каждого аварийного срабатывания - при длительной нагрузке возможно износ внутренних деталей
