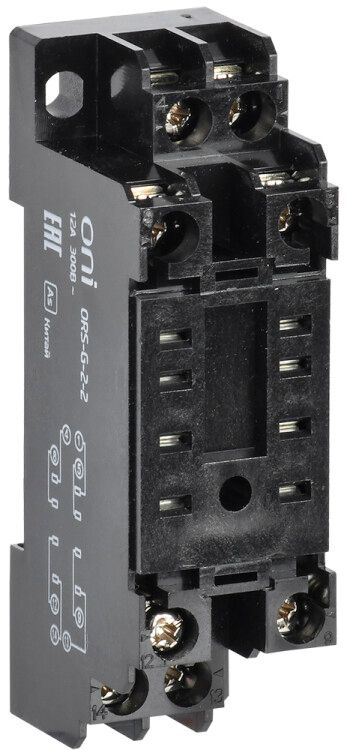

Розетка для реле ORS-G-2-2 OGR-2 2C, 8 пинов, 300 В ONI (IEK) ORS-G-2-2-G

Розетка для реле OGR-2 2C от ONI (IEK) - это компактный крепёжный элемент для установки промежуточных реле на DIN-рейку. Артикул ors-g-2-2-g обеспечивает надёжное подключение восьми контактов с винтовыми зажимами, что делает её удобной для сборки автоматических систем управления.

Назначение и область применения

Розетка для реле OGR-2 2C используется для фиксации и электрического подключения промежуточных реле серии OGR. Она позволяет легко заменять реле без перепайки проводов, ускоряя обслуживание и ремонт. Применяется в пультах управления, щитах автоматики, системах безопасности и промышленном оборудовании, где требуется частая смена или диагностика реле.

Технические характеристики

• Тип изделия: розетка для реле
• Максимальное рабочее напряжение: 300 В
• Количество контактов: 8
• Способ монтажа: крепление на DIN-рейку 35 мм
• Тип подключения: винтовые зажимы
• Гарантийный срок: 12 месяцев

Совместимость и монтаж

Розетка for реле OGR-2 2C совместима исключительно с реле серии OGR-2. Установка происходит защёлкиванием на стандартную DIN-рейку шириной 35 мм - никаких инструментов не требуется. Для подключения используйте винтовые клеммы: затягивайте провода равномерно, чтобы избежать повреждения изоляции. Максимальная площадь сечения провода - до 2,5 мм2. Не применяйте розетку с другими типами реле - контакты не будут соответствовать.

Безопасность и стандарты

Изделие соответствует требованиям к электрооборудованию для промышленного использования. Напряжение 300 В допускает применение в сетях переменного тока до 240 В и постоянного до 300 В. Отсутствие сертификации IP означает, что розетка не защищена от пыли и влаги - использовать можно только внутри закрытых шкафов.

Преимущества

• Удобство замены реле - достаточно вынуть устройство и вставить новое
• Стандартный монтаж на DIN-рейку - совместима с большинством распределительных щитов
• Надёжные винтовые зажимы - минимизируют риск ослабления контактов при вибрациях
• Чёткая маркировка контактов - снижает вероятность ошибок при подключении

Ограничения применения

• Не подходит для внешней установки - отсутствует защита от пыли и влаги
• Поддерживает только реле серии OGR-2; другие модели не вставятся
• Максимальное напряжение 300 В - нельзя использовать в высоковольтных цепях выше этого значения
• Не рассчитана на частую механическую нагрузку - не рекомендуется для мобильных или часто перемещаемых систем

Примеры использования

• Автоматические линии производства - управление двигателями, клапанами, световой сигнализацией
• Щиты управления насосными станциями - резервирование и переключение режимов работы
• Системы освещения в промышленных помещениях - таймеры и датчики движения через промежуточные реле
• Аварийные системы - быстрая замена реле при отказе без демонтажа всей цепи

Практические советы

• Перед установкой проверьте, что реле OGR-2 точно совпадает по форме и количеству контактов - даже небольшое отличие может помешать подключению
• Затягивайте винты рукой до упора, затем слегка - переусердствовать опасно, есть риск треснутой клеммы
• Обязательно отключите питание перед заменой реле - даже при малом напряжении возможен пробой
• При использовании в условиях вибраций (например, на станках) дополнительно зафиксируйте розетку OGR-2 2C хомутами или пластиковыми креплениями
• Храните запасные розетки in situ - они не имеют аналогов вне серии OGR, и найти замену может оказаться сложно
