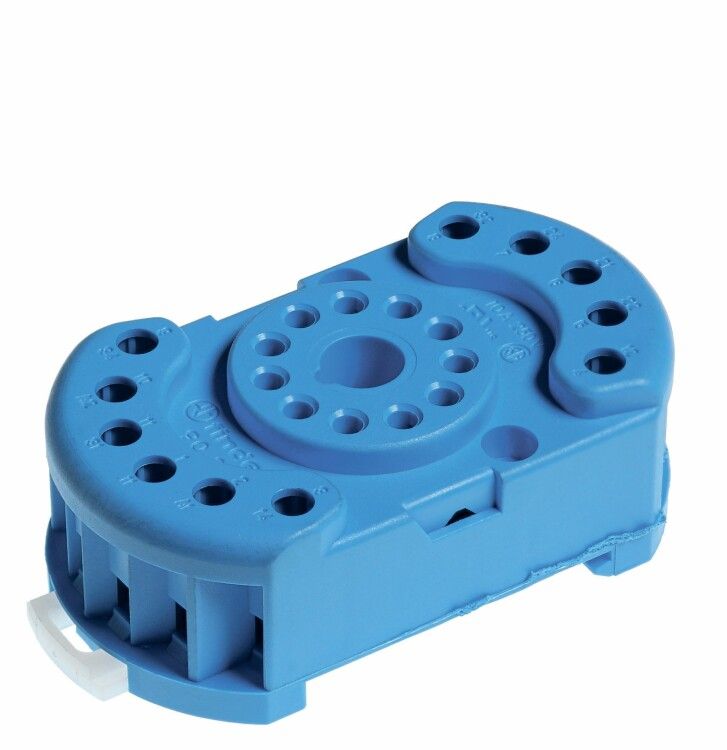

Розетки и аксессуары для Серии 60, Розетка с винтовыми клеммами (с зажимной клетью) 60.12 реле, синий, Поставляется Металлической клипсой-держателем 090.33 - 9022SMA FINDER 90.22SMA

Розетка с винтовыми клеммами (с зажимной клетью) для реле 60.12, таймера 88.12, в комплекте металлическая клипса 090.33 - это надёжный интерфейс для быстрого подключения и замены устройств на DIN-рейке. Бренд Finder, артикул 90.22sma, обеспечивает совместимость с популярными моделями реле и таймеров в промышленной автоматизации.

Назначение и область применения

Розетка 90.22sma предназначена для установки на DIN-рейку и служит переходным элементом между проводами и коммутирующими устройствами - например, реле типа 60.12 или таймером 88.12. Она упрощает обслуживание: вместо перепайки или переподключения проводов достаточно вынуть или вставить реле. Применяется в системах управления станками, конвейерами, HVAC, щитах автоматики и других местах, где требуется частая замена или диагностика оборудования.

Технические характеристики

• Количество контактов: 8 штыревых - соответствует стандартному разъёму реле 60.12 и таймера 88.12
• Тип подключения: винтовые клеммы с зажимной клетью - обеспечивают плотный контакт без повреждения жил
• Номинальный ток: 10 А - допустимо подключать нагрузки до 2,2 кВт при 220 В
• Напряжение: 220–250 В переменного тока
• Степень защиты: IP20 - защищает от прикосновений пальцами и крупных частиц, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температурах от –40 C до +70 C, подходит для неотапливаемых помещений и холодильных камер
• Материал корпуса: самозатухающий пластик - устойчив к нагреву и механическим воздействиям
• Модульное исполнение: да - занимает один модуль (17,5 мм) на DIN-рейке
• Цвет: синий - стандартизирован для визуального отличия от других типов розеток
• Нормативы: EN 61810-1, EN 61810-2, EN 61810-7 - соответствие европейским требованиям безопасности для реле и их оснований

Совместимость и монтаж

Розетка 90.22sma совместима исключительно с реле и таймерами серии 60.12 и 88.12 от Finder. Подключение происходит через винтовые клеммы: зачищенную жилу (до 2,5 мм2) вставляют в гнездо и затягивают винт. Монтаж - на DIN-рейку 35 мм: фиксируется защёлкой, как обычный модуль. В комплекте уже есть металлическая клипса 090.33 - она предотвращает случайное выпадение установленного реле из розетки. Для правильной работы важно, чтобы штырьки реле точно входили в гнёзда - не используйте другие модели, даже если они кажутся похожими.

Безопасность и стандарты

Изделие соответствует нормам EN 61810-1/2/7, которые регламентируют безопасность коммутационных устройств. Климатическое исполнение УХЛ4 позволяет применять розетку в условиях повышенной влажности и широкого температурного диапазона. Однако IP20 не защищает от брызг и пыли - не устанавливайте её в сырых, пыльных или открытых помещениях без дополнительной защиты.

Преимущества

• Зажимная клетка - удобна для многожильных и одножильных проводов, снижает риск плохого контакта
• Фиксация клипсой 090.33 - исключает самопроизвольное отсоединение реле при вибрациях
• Модульный формат - легко интегрируется в существующие распределительные щиты
• Высокая термостойкость - выдерживает длительную работу при максимальном токе без перегрева
• Яркий синий цвет - ускоряет идентификацию в сложных щитах

Ограничения применения

• Не подходит для постоянного тока выше 30 В - только переменный ток 220–250 В
• IP20 - нельзя использовать вне закрытых щитов, в цехах с высокой запылённостью или на улице
• Поддерживает только 8-штырьковые устройства 60.12 и 88.12 - несовместима с другими сериями, включая 40.12, 50.12, 70.12
• Не рекомендовано использование с проводами больше 2,5 мм2 - возможен перегрев и деформация клемм

Примеры использования

• Автоматизация производства: реле 60.12 с розеткой 90.22sma в щите управления конвейера
• Системы отопления: таймер 88.12 для программирования режимов работы котла
• Оборудование для пищевой промышленности: управление насосами и клапанами в контролируемой среде
• Аварийные системы: резервирование питания с быстрой заменой реле при отказе

Практические советы

• Перед монтажом проверьте, что реле 60.12 или 88.12 имеет именно 8 штырьков - иначе не войдёт
• Затягивайте винты клемм равномерно, без усилия - переусердствовать можно повредить внутренние контакты
• При замене реле всегда отключайте питание - даже при отключенном оборудовании на розетке может остаться напряжение
• Если используется многожильный провод, лучше обжать его наконечником - так контакт будет надёжнее
• Клипсу 090.33 не снимайте после установки - она обязательна для долговременной работы в вибрационных условиях
• Проверяйте температуру розетки при первом включении - если корпус горячий, значит, превышен ток или плохо затянуты клеммы
