Встраиваемый мульти-функциональный таймер, (48x48мм) 8-штырьков, Мульти-функциональный, 2 пост.врем. или 1 мгновенный + пост.врем., Функции: AI a, , DI b - 88.12.0.230.0002 FINDER 881202300002

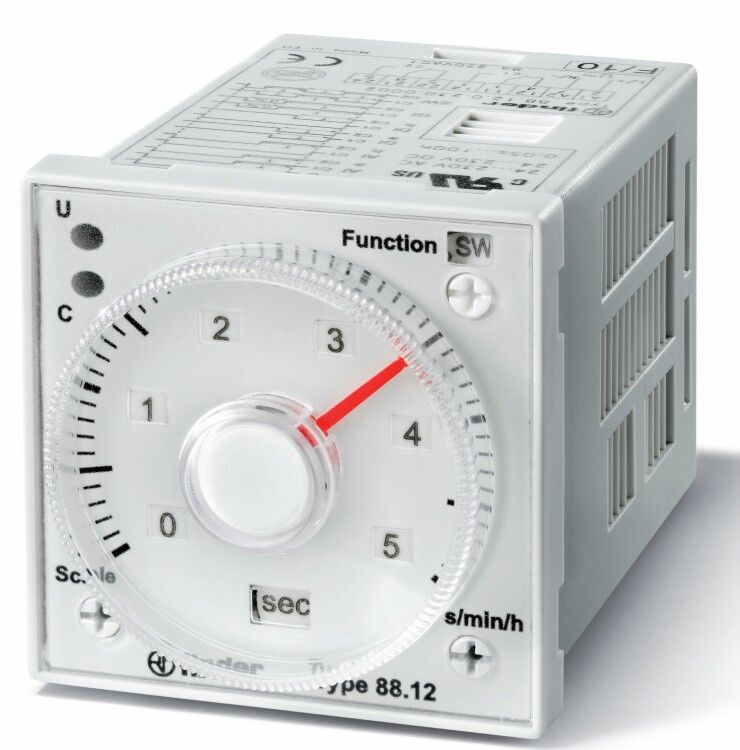

Таймер мультифункциональный 8-штырьковый Finder 88.12.0.230.0002 - устройство для точного управления временными циклами в автоматизированных системах. Поддерживает работу от переменного и постоянного напряжения, имеет два переключающих выхода и шесть программных функций, что делает его универсальным решением для промышленной автоматики.

Назначение и область применения

Таймер мультифункциональный 8-штырьковый Finder 88.12.0.230.0002 предназначен для реализации сложных временных алгоритмов в системах автоматизации. Он используется там, где требуется комбинированное управление по времени: запуск оборудования с задержкой, импульсное включение, периодическое мигание, реакция на внешние сигналы. Применяется в станках, конвейерах, системах освещения, HVAC, пищевом и фармацевтическом оборудовании.

Технические характеристики

• Питание: 24–230 В AC/DC - работает как от сети 220 В, так и от низковольтных систем 24 В;
• Выходы: 2 переключающих контакта (2CO), номинальный ток 8 А - способны управлять нагрузками до 8 А, включая катушки реле, маломощные двигатели, лампы;
• Диапазон времени: от 0,05 секунды до 100 часов - позволяет настраивать как микросекундные импульсы, так и длительные циклы;
• Функции: AI a, AI b (аналоговые входы), DI a, DI b (цифровые входы), GI (генератор импульсов), SW (переключатель режимов) - обеспечивают гибкую логику работы без внешних контроллеров;
• Защита: IP40 - защищён от предметов больше 1 мм, но не от воды и пыли;
• Монтаж: на печатную плату - устанавливается в распределительные щиты через разъём, не требует крепления болтами;
• Климатика: УХЛ4 - рассчитан на работу при температуре от −25C до +55C и влажности до 95% без конденсации;
• Корпус: пластик - легкий, изолирующий, не проводящий ток.

Совместимость и монтаж

Таймер мультифункциональный 8-штырьковый Finder 88.12.0.230.0002 совместим со стандартными 8-штырьковыми розетками типа FV8. Монтаж осуществляется путём вставки в разъём на плате или модульном основании. Не требует дополнительного крепления. Для замены достаточно вынуть старый таймер и вставить новый - без пайки. Обязательно проверьте соответствие типоразмера разъёма перед установкой. Напряжение питания должно соответствовать заявленному диапазону - превышение вызовёт повреждение устройства.

Безопасность и стандарты

Изделие соответствует европейскому стандарту EN 61812-1 для электромеханических таймеров. Сертифицирован для использования в промышленных условиях. Отсутствуют внутренние элементы, создающие взрывоопасную среду - не применяется в зонах с повышенным риском возгорания. Класс защиты IP40 исключает использование во влажных помещениях без дополнительной герметизации.

Преимущества

• Широкий диапазон напряжений - один таймер подойдёт как для 24 В DC, так и для 230 В AC;
• Шесть программируемых функций - вместо нескольких реле и таймеров можно использовать одно устройство;
• Гибкая настройка времени - от долей секунды до десятков часов;
• Работа с аналоговыми и цифровыми сигналами - возможность интеграции с датчиками и кнопками;
• Замена без пайки - быстрое обслуживание и ремонт.

Ограничения применения

• Не предназначен для работы во влажной среде - IP40 не обеспечивает защиту от брызг и пара;
• Только поверхностный монтаж - нельзя закрепить на стену или панель напрямую, нужна плата с разъёмом;
• Нет встроенной индикации состояния - необходимо подключать внешние индикаторы для контроля;
• Не рекомендован для частых механических ударов - хрупкий пластиковый корпус;
• Максимальный ток 8 А - не подходит для управления мощными нагревателями или крупными двигателями.

Примеры использования

• Запуск насоса через 30 минут после включения системы (функция задержки при включении);
• Периодическое включение светильника каждые 10 минут (функция мигания);
• Автоматическая остановка станка через 2 часа работы (DI a = сигнал “работа”, GI = таймер);
• Управление клапаном по уровню жидкости (AI a = датчик уровня, SW = переключение между режимами).

Практические советы

• При использовании в сетях с высокими помехами (частотные преобразователи) подключите фильтр на вход питания;
• Для надёжной работы с аналоговыми входами используйте экранированные кабели и заземлите экран;
• Проверяйте полярность при питании от постоянного тока - неверное подключение может вывести таймер из строя;
• При замене убедитесь, что новая модель имеет тот же номер артикула - 88.12.0.230.0002 - чтобы сохранить совместимость с существующей платой;
• Не открывайте корпус - внутри нет сервисных компонентов, ремонт невозможен.
