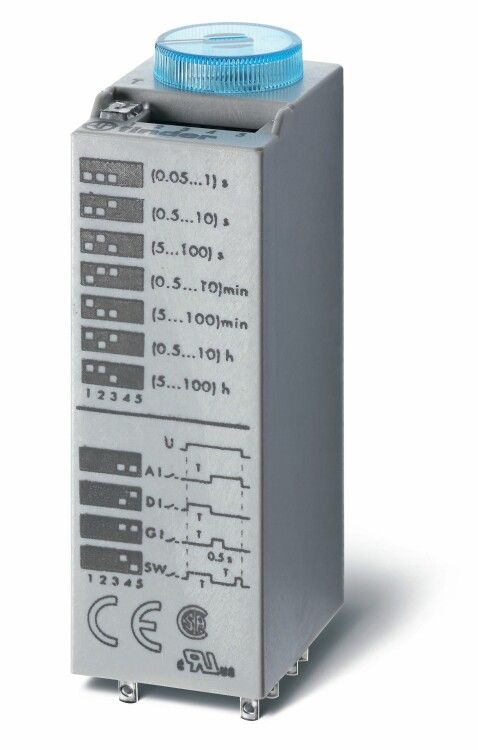

Миниатюрный мультифункциональный таймер (AI, DI, SW, GI); монтаж в розетку; питание 24В АС/DC; 3CO 10A | 850300240000 Finder 85.03.0.024.0000

Таймер мультифункциональный миниатюрный Finder 85.03.0.024.0000 - компактное устройство для автоматического управления нагрузками с точной настройкой временных интервалов. Устанавливается прямо в розетку, работает от сети 24 В AC/DC и подходит для задач, где важна надёжная коммутация до 10 А. В комплекте - металлическая клипса 094.81 для фиксации.

Назначение и область применения

Таймер мультифункциональный миниатюрный Finder 85.03.0.024.0000 предназначен для автоматизации процессов, требующих точного контроля времени включения, выключения или импульсного воздействия. Подходит для установки в распределительные щиты, на DIN-рейку через адаптер или непосредственно в розетку. Часто применяется в системах управления станками, конвейерами, освещением, вентиляцией и бытовой автоматикой.

Технические характеристики

• Напряжение питания: 24 В AC/DC - совместим с переменным и постоянным током, упрощает подключение в различных сетях
• Коммутируемый ток: 10 А - способен управлять нагрузками мощностью до 2,3 кВт при 230 В
• Диапазон времени: от 0,05 секунды до 100 часов - позволяет настраивать как микросекундные импульсы, так и длительные циклы
• Количество переключающих контактов: 3 - все три выхода являются перекидными (CO), обеспечивают замыкание и размыкание цепи
• Степень защиты: IP40 - защищён от предметов более 1 мм, но не от воды; подходит для сухих помещений
• Подключение: разъёмное - через штепсельное гнездо, не требует пайки или болтовых соединений
• Материал корпуса: пластик - лёгкий, изолирующий, устойчивый к механическим повреждениям
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −25 C до +40 C и влажности до 95 %
• Нормативный документ: EN 61812-1 - соответствует европейскому стандарту на реле и таймеры

Совместимость и монтаж

Таймер мультифункциональный миниатюрный Finder 85.03.0.024.0000 имеет встроенный штепсельный разъём, что позволяет легко вставлять его в стандартную розетку. Для жесткой фиксации в щите используется металлическая клипса 094.81, входящая в комплект. Монтаж не требует инструментов - достаточно вставить устройство в розетку и закрепить клипсу. Разъёмное подключение обеспечивает быстрое обслуживание и замену без отключения проводов.

Безопасность и стандарты

Устройство соответствует норме EN 61812-1, которая гарантирует безопасность работы с электрическими реле. Класс защиты IP40 исключает попадание твердых частиц размером свыше 1 мм, однако не защищает от брызг и влаги - применение допускается только в сухих помещениях. Напряжение 24 В AC/DC снижает риск поражения током, делая таймер подходящим для зон с повышенной требованиями безопасности.

Преимущества

• Три перекидных контакта позволяют одновременно управлять несколькими цепями - например, включать насос, отключать свет и запускать сигнал
• Поддержка функций: задержка на включение, импульсное управление, формирование импульсов - один прибор заменяет несколько специализированных реле
• Широкий диапазон времени - от долей секунды до сотен часов - покрывает большинство промышленных и бытовых сценариев
• Разъёмное подключение экономит время при замене и ремонте
• Миниатюрный размер - занимает мало места в щитах и удобен для модернизации старых систем

Ограничения применения

• Защита IP40 не предназначена для влажных сред - нельзя использовать в улице, банях, цехах с орошением
• Не подходит для высокочастотных переключений выше 1000 циклов/час - возможен износ контактов
• Питание только 24 В - не работает от 220 В без внешнего преобразователя
• Отсутствие замыкающих контактов - все три выхода только перекидные, что важно учитывать при проектировании схем

Примеры использования

• Запуск вентилятора через 30 сек после включения станка (задержка на включение)
• Автоматическое отключение подсветки через 5 минут после прекращения движения (импульсное управление)
• Циклическое включение-выключение нагревательного элемента каждые 10 минут (формирование импульсов)
• Постепенное включение группы ламп с интервалом 2 сек между каждой (поочередное срабатывание трёх контактов)

Практические советы

• При использовании в щитах обязательно используйте металлическую клипсу 094.81 - она предотвращает случайное выпадение устройства
• Проверьте полярность при подключении DC - хотя таймер работает на AC/DC, некоторые модели чувствительны к направлению тока
• Для частых переключений (более 100 раз в день) рекомендуется проверять состояние контактов раз в 6 месяцев
• Не подключайте индуктивные нагрузки (например, катушки, двигатели) без дополнительного RC-фильтра - это продлит срок службы контактов
• При настройке времени используйте кнопки на лицевой панели - значения отображаются в секундах, даже если указано “до 100 часов”
