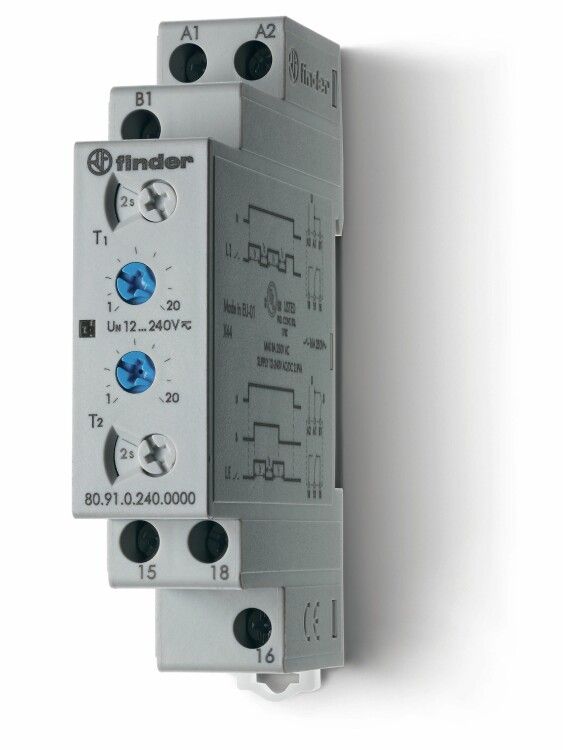

Модульный таймер 2-функциональный (LI, LE); питание 24…240В АС/DC; 1CO 16A; ширина 17.5мм; регулировка времени 0.1с…24ч; степень защиты IP20 FINDER 809102400000 80.91.0.240.0000

Таймер модульный Finder 80.91.0.240.0000 — компактное устройство для автоматического управления нагрузками на основе заданного временного интервала. Подходит для установки на DIN-рейку в распределительных щитах, работает от переменного или постоянного напряжения 12–240 В, обеспечивает одноканальное коммутирование до 16 А. Надёжный вариант для задач, где важна точность и универсальность питания.

Назначение и область применения

Таймер модульный Finder 80.91.0.240.0000 предназначен для автоматического включения и выключения оборудования через заданный промежуток времени. Он реализует две функции: задержку включения (LI) и задержку отключения (LE), что позволяет гибко управлять циклическими процессами. Устройство применяется в системах освещения, вентиляции, насосах, конвейерах, бытовой и промышленной автоматике. Особенно удобен там, где требуется точная временная последовательность действий без сложных контроллеров.

Технические характеристики

• Тип питания: AC/DC — работает от переменного или постоянного тока, от 12 до 240 В.
• Номинальный ток контакта: 16 А — способен коммутировать мощные нагрузки, такие как двигатели, нагреватели, светильники.
• Диапазон регулировки времени: от 0,1 секунды до 24 часов (86 400 секунд) — подходит как для мгновенных операций, так и для длительных циклов.
• Количество переключающих контактов: один нормально разомкнутый контакт (1CO) — замыкает цепь при активации таймера.
• Ширина: 17,5 мм — занимает одну стандартную позицию на DIN-рейке, легко интегрируется в плотные щиты.
• Степень защиты: IP20 — защищён от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытых щитов.
• Материал корпуса: пластик — легкий, изолирующий, устойчивый к механическим воздействиям.
• Климатическое исполнение: УХЛ4 — рассчитан на работу в помещениях с умеренным климатом, температурой от −25°C до +40°C.
• Нормативный документ: EN 61812-1 — соответствует европейскому стандарту на модульные таймеры.

Совместимость и монтаж

Таймер модульный Finder 80.91.0.240.0000 монтируется на стандартную DIN-рейку шириной 35 мм. Клеммы для подключения питания и нагрузки расположены спереди — доступны при установленном устройстве. Для подключения используйте провода сечением до 2,5 мм². Обязательно соблюдайте полярность при работе с постоянным током. Отсутствие заземления не является обязательным условием, но рекомендовано для повышения безопасности в промышленных условиях.

Безопасность и стандарты

Изделие соответствует стандарту EN 61812-1, который гарантирует безопасность работы в сетях до 240 В. Конструкция исключает случайное прикосновение к токоведущим элементам благодаря изоляционному корпусу и защищённым клеммам. Применение в соответствии с классом защиты IP20 допускает использование только во внутренних электрошкафах, где исключена попадание воды, пыли и сторонних предметов.

Преимущества

• Работает от любого типа напряжения — AC или DC — снижает необходимость подбора специализированных версий.
• Широкий диапазон времени — от долей секунды до суток — покрывает большинство типовых задач автоматизации.
• Компактный форм-фактор — экономит место в щите, совместим со всеми популярными модульными системами.
• Поддержка двух режимов (LI и LE) — позволяет решать задачи как с запаздывающим включением, так и с затяжным отключением.
• Высокая надёжность контактов — 16 А при индуктивной и активной нагрузке, подтверждено сертификатами.

Ограничения применения

• Не предназначен для открытой установки — IP20 не защищает от влаги и пыли, поэтому нельзя использовать вне щита.
• Не имеет встроенной индикации состояния — необходимо внешнее наблюдение или подключение сигнализаторов.
• Один контакт — не подходит для управления несколькими цепями одновременно.
• Не поддерживает программирование или цифровые интерфейсы — полностью аналоговый принцип работы.
• При напряжении ниже 12 В устройство не будет работать — важно проверить уровень питания перед подключением.

Примеры использования

• Освещение в коридоре: включение после срабатывания датчика движения с задержкой отключения 3 минуты (режим LE).
• Вентиляция в помещении: включение через 10 секунд после старта оборудования (режим LI) для предотвращения скачков тока.
• Автоматический полив: включение насоса на 15 минут каждые 2 часа — настраивается на максимальный интервал.
• Обогрев бассейна: включение системы за час до начала эксплуатации (режим LI) для равномерного прогрева воды.

Практические советы

• Перед установкой убедитесь, что напряжение сети находится в диапазоне 12–240 В — выход за границы вызовет отказ устройства.
• При использовании с индуктивными нагрузками (двигатели, катушки) рекомендуется параллельно подключить RC-цепочку для гашения помех.
• Настройка времени осуществляется вращением потенциометра — делайте её медленно, чтобы не пропустить нужное значение.
• При множественных таймерах в одном щите — маркируйте каждый, особенно если используются разные режимы (LI/LE).
• Замена таймера Finder 80.91.0.240.0000 возможна на другие модели серии 80 с таким же количеством контактов и диапазоном питания — совместимость по форме и клеммам сохраняется.
