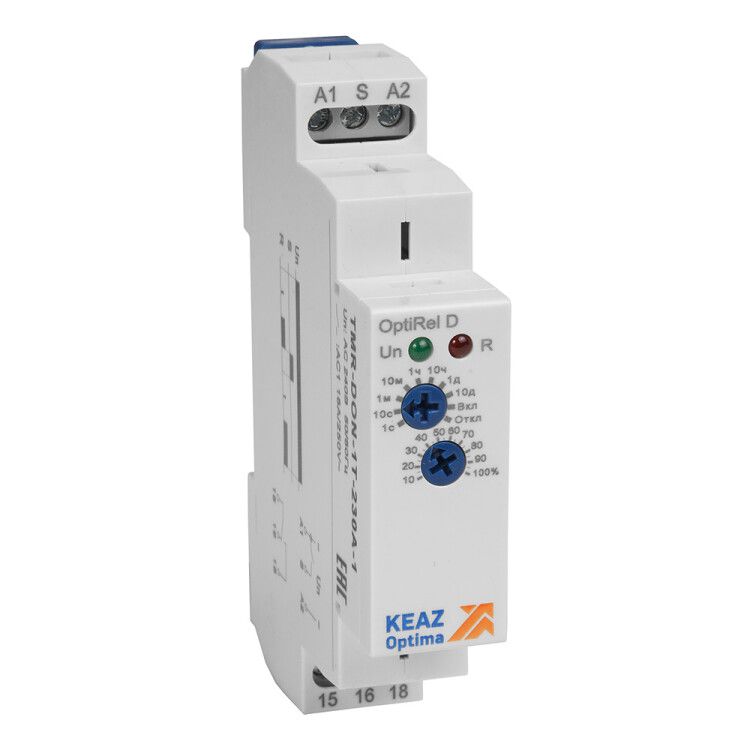

Реле времени OptiRel D TMR-DOF-1T-240U-1 задержка выключения 16А 1СО 12-230АС/DC | 332009 КЭАЗ

Реле времени КЭАЗ Optima 332009 - устройство для точного управления временными интервалами в цепях с напряжением до 240 В переменного или постоянного тока. Подходит для автоматизации систем освещения, вентиляции, отопления и промышленного оборудования благодаря возможности настройки задержек от 0,1 секунды до 10 дней.

Назначение и область применения

Реле времени КЭАЗ Optima 332009 используется для создания временных задержек при включении и выключении нагрузки. Его основная задача - обеспечить последовательную работу компонентов системы: например, включить вентилятор через 30 секунд после старта печи или отключить свет спустя 5 минут после выхода из помещения.

Области применения: промышленные автоматы, системы кондиционирования, освещение зданий, насосные установки, оборудование с плавным запуском, системы безопасности.

Технические характеристики

• Номинальный ток: 16 А - способно коммутировать мощные нагрузки, такие как лампы, нагреватели, малые двигатели.
• Напряжение питания: 12–240 В AC/DC - работает как от сети 220 В, так и от низковольтных цепей 24 В постоянного тока.
• Диапазон выдержек времени: от 0,1 секунды до 10 дней - позволяет настраивать как краткосрочные импульсы, так и длительные циклы.
• Количество контактов: 1 перекидной (1СО) - один нормально открытый контакт, который переключает цепь при активации.
• Монтаж: на DIN-рейку 35 мм - устанавливается в распределительном щите без дополнительных креплений.
• Тип подключения: винтовые зажимы - надёжное соединение проводов сечением до 2,5 мм2.
• Функции: задержка при включении + задержка при выключении - два режима одновременно доступны.

Совместимость и монтаж

Реле времени КЭАЗ Optima 332009 совместимо со всеми стандартными DIN-рейками шириной 35 мм. Установка занимает несколько секунд: защёлкивание на рейку, подключение входного напряжения и нагрузки через винтовые клеммы.

Не требуется внешнее питание - реле получает энергию прямо от контролируемой цепи. Для подключения используйте провода сечением до 2,5 мм2. Максимальный момент затяжки винтов - 0,5 Нм.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 61810-1 и ГОСТ Р 50030.5.1. Обладает классом защиты IP20 - допускается использование только внутри закрытых щитов. Отсутствие сертификации ATEX делает его непригодным для взрывоопасных сред.

Преимущества

• Два режима задержки в одном устройстве - экономия места и стоимости по сравнению с двумя отдельными реле.
• Широкий диапазон напряжений - универсальность для различных систем, от бытовых до промышленных.
• Интуитивная настройка - поворотные регуляторы позволяют выбирать время и режим без программирования.
• Высокая механическая долговечность - рассчитано на более чем 1 млн операций переключения.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или температур ниже –25 C и выше +60 C.
• Запрещён монтаж вне электрических шкафов - отсутствует защита от брызг и пыли (IP20).
• Не подходит для частотных преобразователей или высокочастотных помех - возможны ложные срабатывания.
• Нельзя использовать для управления светодиодными лампами с драйверами, имеющими большой пусковой ток - риск залипания контактов.

Примеры использования

• Освещение в туалете: свет включается при открывании двери, гаснет через 2 минуты после закрытия.
• Вентиляция в кухне: вытяжка начинает работать через 10 секунд после включения плиты, продолжает работать ещё 15 минут после её отключения.
• Нагревательный элемент: включается с задержкой 30 секунд после запуска насоса, чтобы избежать перегрева.
• Автоматическая система полива: насос включается каждое утро на 10 минут, затем отключается с паузой перед следующим циклом.

Практические советы

• При использовании в сетях с высокими скачками напряжения рекомендуется установить фильтр или стабилизатор на входе реле.
• Проверьте посадочный диаметр клемм - они подходят под стандартные медные жилы, но не для многожильных проводов без наконечников.
• Настройку лучше выполнять при отключенном питании - случайное срабатывание во время регулировки может вызвать аварию.
• Для длительных задержек (более 1 часа) убедитесь, что источник питания стабилен - проседание напряжения может сбить таймер.
• Реле КЭАЗ Optima 332009 можно заменить аналогичными моделями других брендов, если сохранены параметры тока, напряжения и тип контакта.
