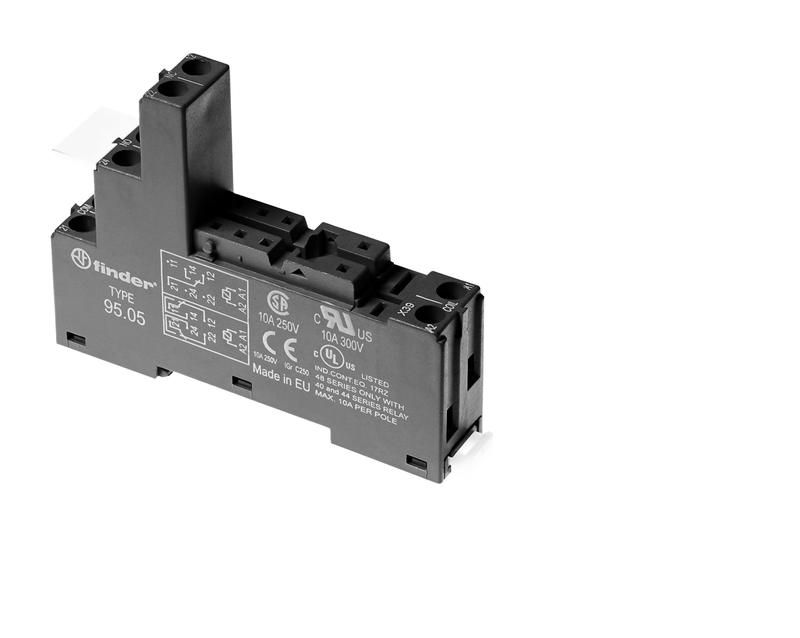

Розетка с винтовыми клеммами (с зажимной клетью) для реле 40.51, 40.52, 40.61, 40.62, применяются модули 99.02, 86.30, в комплекте металлическая клипса 095.01, версия: черный цвет (заказ минимум/кратно 1000шт) - 95.05.0SMA FINDER 95050SMA

Розетка с винтовыми клеммами для реле Finder 95.05.0sma обеспечивает надёжное подключение проводов к реле и модулям через зажимную клеть с винтовым креплением. Подходит для установки на DIN-рейку и применяется в автоматических системах управления, где важна устойчивость к вибрациям и частому обслуживанию.

Назначение и область применения

Розетка с винтовыми клеммами для реле Finder 95.05.0sma предназначена для быстрого и безопасного подключения силовых и управляющих цепей к реле серий 40.31, 40.51, 40.52, 40.61, 40.62, а также к модулям 99.02 и 86.03. Она используется там, где требуется часто менять реле или проверять цепи - например, в панелях управления промышленным оборудованием, конвейерах, насосных станциях и системах автономного контроля.

Технические характеристики

• Тип подключения: винтовые клеммы с зажимной клетью - обеспечивают плотный контакт без повреждения жил
• Коммутируемый ток: 10 А (при AC-1)
• Напряжение: 220–250 В переменного и постоянного тока (AC/DC)
• Количество контактов: 8 - позволяет подключить все выводы реле одной операцией
• Способ монтажа: фиксация на DIN-рейке 35 мм с помощью металлической клипсы 095.01
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям, но не от воды и пыли
• Материал корпуса: термостойкий пластик, чёрного цвета
• Рабочий температурный диапазон: от –40 C до +70 C
• Климатическое исполнение: УХЛ4 - рассчитана на работу в помещениях с умеренным и холодным климатом
• Поддержка функционального расширения: да - совместима с другими элементами серии 95
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Розетка Finder 95.05.0sma совместима исключительно с реле и модулями указанных серий: 40.31, 40.51, 40.52, 40.61, 40.62, 99.02, 86.03. Для монтажа используйте металлическую клипсу 095.01 - она фиксирует розетку на DIN-рейке 35 мм. Установка занимает несколько секунд: просто защёлкните её на рейке. Клеммы открываются поворотом винта, вставьте подготовленный провод (до 2,5 мм2) и затяните. Не допускайте перегрузки - максимальный ток 10 А.

Безопасность и стандарты

Розетка соответствует европейским нормам безопасности EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют требования к коммутационным устройствам. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от влаги - не устанавливайте в сырых или открытых местах. Материал корпуса выдерживает высокие температуры, что снижает риск возгорания при перегреве.

Преимущества

• Зажимная клеть с винтом - надёжнее обычных клемм, не требует многократной затяжки после монтажа
• Фиксация на DIN-рейке - удобство сборки и замены без инструментов
• 8 контактов - минимизирует количество соединений и точек отказа
• Чёрный цвет корпуса - маскирует следы окисления и пыли в промышленной среде
• Широкий диапазон температур - работает даже в неотапливаемых помещениях зимой

Ограничения применения

• Не предназначен для работы во влажных, пыльных или наружных условиях из-за степени защиты IP20
• Не совместим с реле других серий - даже если они имеют похожий форм-фактор
• Максимальный ток 10 А - нельзя использовать для нагрузок выше этого значения, включая мощные нагреватели или двигатели
• Не рекомендовано применение в средах с химически активными газами - материал корпуса не устойчив к агрессивным веществам

Примеры использования

• Автоматические линии производства - замена реле без отключения питания всей системы
• Щитовые комнаты на заводах - компактное подключение нескольких реле в одном месте
• Системы теплоснабжения - управление насосами и клапанами при колебаниях температуры
• Аварийные сигнализации - быстрая диагностика и замена неисправного реле

Практические советы

• Используйте провода сечением до 2,5 мм2 - более толстые не войдут в клеммы
• Перед установкой удалите изоляцию с провода на 8–10 мм - недостаточно зачищенная жила вызывает плохой контакт
• Проверяйте затяжку винтов через 1–2 месяца после первого запуска - особенно в условиях вибраций
• Не смешивайте розетки разных серий - даже если они кажутся одинаковыми, контакты могут не совпадать
• Для частой замены реле выбирайте именно эту модель - зажимная клеть снижает износ контактов при многократном использовании
