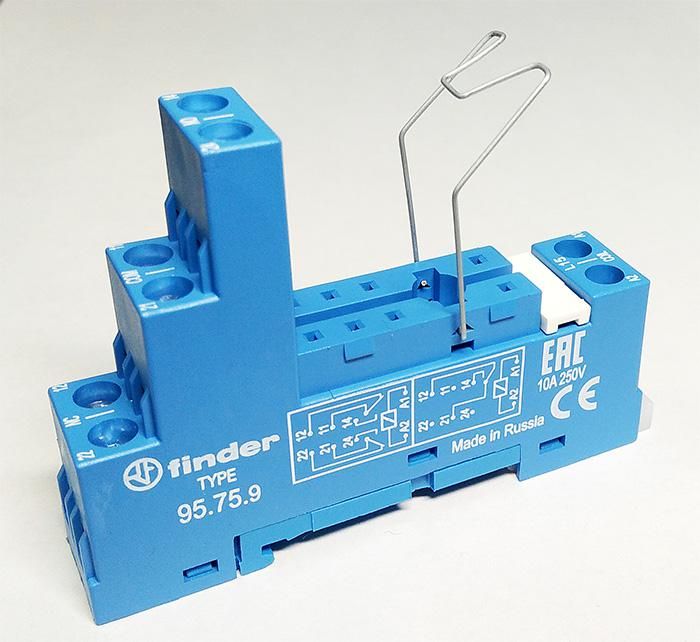

Розетка с винтовыми клеммами (с зажимной клетью) для реле 40.51, 40.52, 40.61, 40.62, применяются модули 99.01, в комплекте металлическая клипса 095.71, версия: синий цвет, сделано России - 95.75.9SMA FINDER 95759SMA

Розетка с винтовыми клеммами (с зажимной клетью) для реле 40.51, 40.52, 40.61, 40.62, модули 99.01, в комплекте металлическая клипса синяя 095.71 - надёжный элемент для быстрого подключения и замены реле на монтажной плате. Бренд FINDER, артикул 95759sma, обеспечивает устойчивый контакт даже в условиях вибраций и частых переподключений.

Назначение и область применения

Эта розетка предназначена для установки на печатную плату и фиксации реле серий 40.51, 40.52, 40.61, 40.62, а также модулей 99.01. Она позволяет легко менять реле без пайки - достаточно вынуть старое и вставить новое. Подходит для автоматических систем управления, промышленного оборудования, панелей распределения энергии, где требуется частая замена или диагностика реле.

Технические характеристики

• Тип подключения: винтовые клеммы с зажимной клетью - обеспечивают плотный контакт без повреждения жилы
• Номинальный ток: 10 А - допустимая нагрузка для каждого контакта
• Напряжение питания: 220 В - рассчитана на работу в сетях переменного тока до этого значения
• Количество контактов: 8 - восемь отдельных цепей для подключения входов/выходов реле
• Способ монтажа: на монтажную плату - через выводы для пайки в отверстия PCB
• Степень защиты: IP20 - защищает от прикосновения к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, в помещениях с нормальной влажностью
• Сертификация: соответствует EN 61810-1, EN 61810-2, EN 61810-7 - стандарты для коммутирующих устройств

Совместимость и монтаж

Розетка совместима исключительно с реле FINDER 40.51, 40.52, 40.61, 40.62 и модулями 99.01. Для других типов реле она не подойдёт - форма и расположение контактов отличаются. Монтаж выполняется на печатную плату: выводы розетки проходят через отверстия и паяются. Клипса 095.71 (синяя, металлическая) в комплекте - служит для фиксации реле в гнезде, предотвращая самопроизвольное выпадение. Перед монтажом проверьте шаг отверстий на плате - он должен соответствовать габаритам розетки.

Безопасность и стандарты

Изделие соответствует европейским стандартам безопасности EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют безопасность механических коммутационных устройств. IP20 гарантирует защиту от случайного прикосновения к токоведущим частям, но не защищает от попадания воды или пыли - применять можно только внутри закрытых щитов или корпусов.

Преимущества

• Зажимная клеть в клеммах - позволяет надёжно зажать провода любого сечения без предварительной опрессовки
• Фиксирующая клипса 095.71 - снижает риск потери контакта из-за вибрации
• Быстрая замена реле - не требует перепайки, экономит время при обслуживании
• Высокая долговечность контактов - благодаря медным сплавам и качественной отделке

Ограничения применения

• Не применяется во влажных, пыльных или открытых средах - IP20 недостаточен для таких условий
• Не поддерживает ток выше 10 А - превышение вызывает перегрев и выход из строя
• Подходит только для конкретных моделей реле FINDER - не универсальна
• Требует пайки на плате - нельзя использовать как вставляемую розетку без монтажа

Примеры использования

• Промышленные контроллеры - замена реле при сбоях без демонтажа всей платы
• Системы управления конвейерами - частая смена реле для тестирования цепей
• Щиты автоматики в цехах - удобство сервисного обслуживания
• Оборудование с высокой вибрацией - клипса 095.71 предотвращает отсоединение

Практические советы

• Перед установкой проверьте, что реле полностью входит в гнездо - не должно быть люфта
• Затягивайте винты клемм равномерно - переусиливать нельзя, чтобы не повредить пластик
• Используйте провода сечением 0.2–2.5 мм2 - оптимальный диапазон для зажимной клети
• При замене реле всегда отключайте питание - даже при выключенном оборудовании возможен заряд на конденсаторах
• Храните запасные розетки 95759sma и клипсы 095.71 - они часто теряются при ремонте
