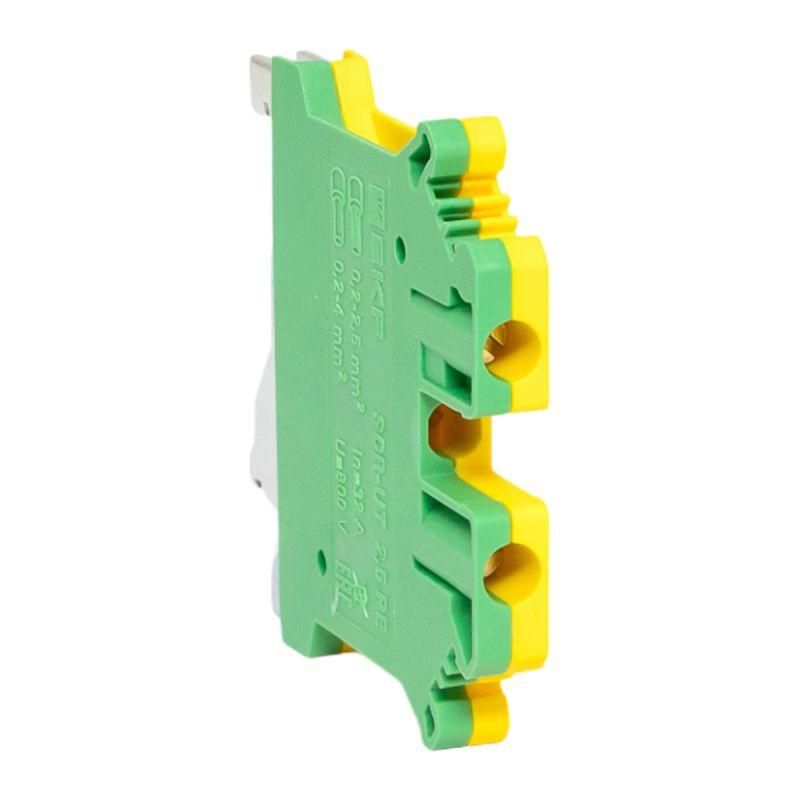

Клеммная колодка винтовая 2.5 UT земля| scr-ut-2,5-pe | EKF

Клеммная колодка винтовая 2.5 UT земля от EKF - это надежный элемент для заземления в электрических щитах, рассчитанный на фиксацию проводов сечением до 2,5 мм2. Артикул scr-ut-2,5-pe обеспечивает точную совместимость с DIN-рейкой и применяется там, где важна безопасность и долговечность соединений.

Назначение и область применения

Клеммная колодка винтовая 2.5 UT земля предназначена для организации заземляющих контуров в распределительных щитах. Она используется для подключения защитных проводников PE (заземление) в бытовых, промышленных и коммерческих электроустановках. Подходит для монтажа на DIN-рейку в автоматических выключателях, УЗО, модульных устройствах защиты.

Технические характеристики

• Максимальное сечение провода: 2,5 мм2
• Рабочее напряжение: до 800 В переменного тока
• Частота: 50 Гц
• Материал корпуса: цветной пожаростойкий полиамид - устойчив к перегреву, не трескается и не высыхает со временем
• Тип зажима: винтовой - позволяет плотно фиксировать провод без повреждения жилы
• Установка: на DIN-рейку шириной 35 мм
• Артикул: scr-ut-2,5-pe
• Серия: UT от EKF

Совместимость и монтаж

Клеммная колодка винтовая 2.5 UT земля совместима со всеми устройствами серии UT от EKF и другими компонентами, установленными на стандартной DIN-рейке. Для монтажа достаточно защелкнуть колодку на рейку - никаких дополнительных креплений не требуется. Для подключения: оголите конец провода на 6–8 мм, вставьте его в гнездо и затяните винт до упора. Не переусердствуйте - перетянутый винт может повредить медную жилу.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования, работающего в сетях до 800 В. Материал корпуса - самозатухающий полиамид, что снижает риск распространения пламени при перегрузке. Применяется в соответствии с ПУЭ и ГОСТ Р 50030.5.1.

Преимущества

• Стабильный контакт благодаря винтовому зажиму - минимизирует нагрев и окисление
• Удобство обслуживания: можно легко проверить или заменить провод без демонтажа всей системы
• Высокая механическая прочность корпуса - выдерживает вибрацию и удары в промышленной среде
• Цветной корпус - отличается от фазных и нулевых колодок, упрощает идентификацию заземления

Ограничения применения

• Не предназначен для подключения многожильных проводов без наконечников - возможен разрыв жил при затяжке
• Не рекомендуется использовать в условиях постоянной влажности без дополнительной герметизации
• Максимальное сечение - 2,5 мм2; для больших проводов нужны другие модели (например, 4 мм2 или 6 мм2)
• Не подходит для высокочастотных или импульсных цепей - только для сети 50 Гц

Примеры использования

• Подключение защитного заземления к шине PE в квартирном щитке
• Объединение нескольких заземляющих проводов от розеток, светильников и металлических корпусов оборудования
• Фиксация заземляющего провода на DIN-рейке в щите насосной станции или на производстве
• Создание распределительной точки заземления в щитах управления станков и конвейеров

Практические советы

• Перед установкой всегда проверяйте соответствие сечения провода - используйте только одножильные или многожильные с наконечниками
• При групповом использовании нескольких колодок - располагайте их рядом, чтобы не нарушать порядок заземления
• После монтажа слегка потяните за каждый провод - он не должен выходить из контакта
• Для длительной работы в помещениях с повышенной влажностью (бани, подвалы) дополнительно изолируйте место соединения термоусадкой
• Артикул scr-ut-2,5-pe - это именно модель для заземления; не путайте её с аналогичными по форме нулевыми или фазными колодками серии UT
