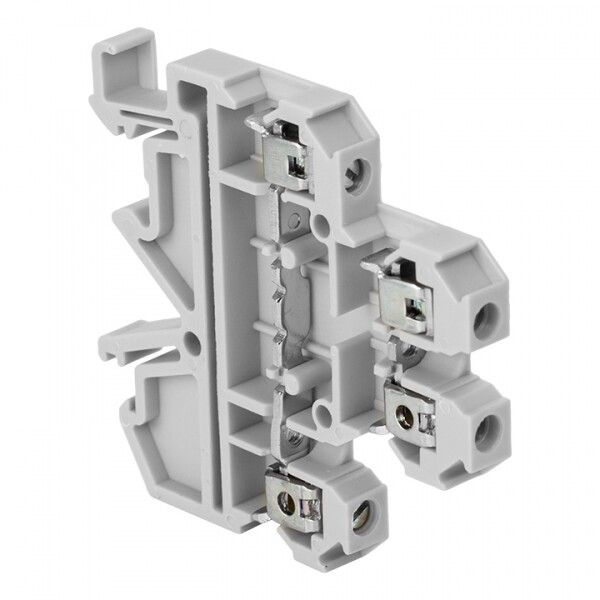

Колодка клеммная двойная JXB-4/35 серая EKF PROxima | plc-jxb-2-4/35gy

Колодка клеммная двойная JXB-4/35 серая от EKF - надёжное винтовое соединение для распределительных щитов, предназначенная для коммутации двух отдельных цепей сечением 0,2–4 мм2. Эта модель из серии JXB PROxima подходит для промышленных и автоматизированных систем, где важна долговечность и стандартизация монтажа.

Назначение и область применения

Колодка клеммная двойная JXB-4/35 серая используется для создания надёжных электрических соединений в распределительных щитах. Применяется для подключения фазных, нулевых и защитных проводников заземления в системах автоматизации, управления и силовой разводки. Подходит для установки в промышленном оборудовании, станках, конвейерах, шкафах управления и других объектах НКУ.

Технические характеристики

• Тип соединения: винтовое - обеспечивает прочную фиксацию провода за счёт механического зажима
• Количество контактов: 2 - каждое место позволяет подключить один проводник
• Номинальное напряжение: 500 В - безопасная работа в сетях до этого уровня
• Номинальный ток: 32 А - выдерживает нагрузки типичных промышленных цепей
• Диапазон сечений проводов: 0,2–4 мм2 - совместима с одножильными и многожильными медными проводами
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Шаг подключения: 6,2 мм - стандартный шаг для компактной сборки на DIN-рейке
• Способ монтажа: на DIN-рейку 35 мм (G-рейка) - легко фиксируется и демонтируется
• Материал корпуса: термопласт с классом воспламеняемости V0 - самозатухающий, не распространяет пламя
• Рабочий температурный диапазон: -40…+80 C - работает в условиях холодных складов и нагреваемых помещениях
• Высота: 60 мм - компактный форм-фактор для плотной укладки в шкафах
• Цвет: серый - соответствует стандартному оформлению промышленных клемм
• Подключение: сбоку - удобно для маршрутизации проводов вдоль рейки
• Возможность установки замыкающей пластины: да - можно соединить два контакта между собой для передачи потенциала

Совместимость и монтаж

Колодка клеммная двойная JXB-4/35 серая устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж выполняется путём защёлкивания на направляющие рейки - никаких инструментов не требуется. Для подключения провода используйте отвертку: ослабьте винт, вставьте жилу на глубину до 9 мм, затем затяните до упора. Убедитесь, что изоляция не попала в контактную зону. После монтажа проверьте надёжность зажима легким усилием на проводе.

Безопасность и стандарты

Изоляционный корпус выполнен из материала с классом горючести V0 - соответствует требованиям IEC 60695-11-10. Это гарантирует самозатухание при возгорании. Серия JXB прошла испытания на соответствие нормам безопасности для электрооборудования в промышленных условиях. Однако IP20 не допускает использование в сырых или запылённых средах без дополнительной защиты.

Преимущества

• Фиксированная высота 60 мм и шаг 6,2 мм обеспечивают точную комплектацию шкафа без перекосов
• Возможность установки замыкающих пластин снижает количество элементов в цепи и упрощает разводку
• Термостойкий корпус сохраняет форму даже при длительной работе при +80 C
• Серый цвет соответствует промышленным стандартам и легко сочетается с другими элементами JXB
• Произведена в рамках рекомендованного ассортимента EKF - гарантированная совместимость с другими изделиями серии

Ограничения применения

• Не применяется во внешних установках - степень защиты IP20 исключает воздействие влаги и пыли
• Не подходит для проводов сечением более 4 мм2 - риск перегрева и плохого контакта
• Не рассчитана на постоянные вибрации выше промышленного уровня - требуются дополнительные крепления
• Запрещено использовать в цепях постоянного тока выше 500 В - указано только для переменного тока

Примеры использования

• Разветвление фазы L в автоматическом выключателе на несколько потребителей
• Объединение нулевых проводников N в группе освещения
• Подключение заземляющего провода PE к шине заземления
• Передача сигнала между модулями PLC в пульте управления
• Сборка распределительных щитов на заводах, в логистических комплексах и ЖКХ

Практические советы

• При использовании нескольких колодок JXB-4/35 серая подряд - обязательно установите замыкающую планку между соседними контактами, чтобы избежать лишней разводки
• Для многожильных проводов используйте наконечники - они предотвращают деформацию жил при затяжке винта
• Проверяйте момент затяжки: слишком слабый - риск окисления; слишком сильный - повреждение контакта
• Если нужна герметизация - выбирайте модели с боковыми заглушками (продаются отдельно)
• Артикул plc-jxb-2-4/35gy - единственный в линейке EKF с такими параметрами; не путайте с самозажимными аналогами JXB-ST
