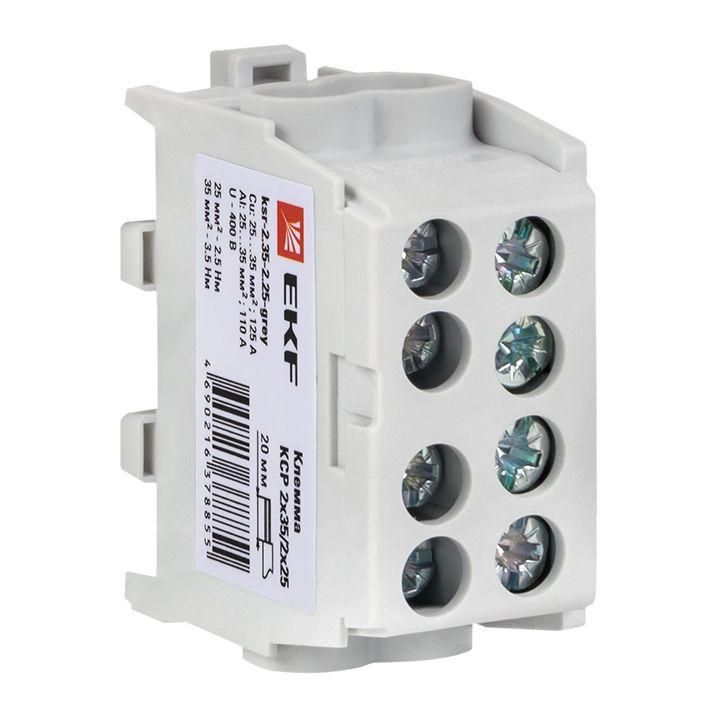

Клемма распределительная КСР с двойным винтом 2x35/2x25 серая PROxima | ksr-2.35-2.25-grey EKF

Клемма распределительная КСР с двойным винтом 2x35/2x25 серая от EKF серии PROxima — надёжное решение для разводки фазных, нулевых и защитных проводников в щитах на DIN-рейке. Подходит для нагрузок до 125 А и сечений от 1,5 до 35 мм².

Назначение и область применения

Эта клемма используется для создания ответвлений и соединений в распределительных щитах. Применяется для подключения проводников в системах освещения, автоматики, силового оборудования, конвейеров, насосов и других устройств, где требуется надёжное и компактное соединение. Особенно удобна там, где нужно перейти с одного сечения провода на другое — например, с 35 мм² на 25 мм².

Технические характеристики

• Номинальный ток: 125 А
• Номинальное напряжение: 400 В
• Сечение проводника: 1,5 – 35 мм²
• Тип соединения: винтовое, с двойным зажимом
• Количество полюсов: 1
• Количество клемм на уровне: 4
• Ширина: 23 мм
• Высота: 37 мм
• Материал корпуса: полиамид (PA) — устойчив к механическим повреждениям и высоким температурам
• Цвет: серый
• Диапазон рабочих температур: от -40 °C до +80 °C
• Способ монтажа: на DIN-рейку 35 мм
• Позиция подключения: сбоку

Совместимость и монтаж

Клемма КСР с двойным винтом 2x35/2x25 серая легко устанавливается на стандартную DIN-рейку 35 мм. Для монтажа достаточно защёлкнуть её в паз рейки — никаких инструментов кроме отвёртки для затяжки винтов не потребуется. Оба винта на каждом входе обеспечивают плотный контакт даже при использовании жил разного сечения. Благодаря двум парам отверстий (для 25 мм² и 35 мм²) можно одновременно подключить два провода разного диаметра без переходников.

Преимущества

• Двойной винт — увеличивает площадь контакта, снижает риск нагрева и ослабления соединения со временем
• Чёткая разметка сечений — позволяет быстро выбрать нужное отверстие без лишних действий
• Уплотнённая конструкция корпуса — исключает случайное выпадение проводов при вибрации
• Стандартный размер — совместима с любыми шкафами и щитами, рассчитанными на DIN-рейку
• Изоляция из полиамида — устойчива к химическим воздействиям и перегрузкам

Ограничения применения

Не предназначен для работы с многожильными проводами без наконечников — рекомендуется использовать кабельные наконечники типа “штырь” или “вилка”, особенно при сечении выше 16 мм². Также не следует применять в условиях постоянного погружения в воду или в средах с агрессивными химическими веществами — хотя материал корпуса устойчив, он не имеет защиты IP65 и выше. Напряжение свыше 400 В и ток более 125 А недопустимы — это приведёт к перегреву и выходу из строя.

Примеры использования

• Подключение групп освещения от автомата 125 А — основной провод 35 мм², ответвления 2,5–16 мм²
• Разветвление нулевой шины в щите управления станком
• Объединение нескольких заземляющих проводников от различных устройств
• Переход с мощного кабеля 35 мм² на менее толстые провода 25 мм² для подключения УЗО или реле

Практические советы

• При подключении проводов большего сечения (более 16 мм²) используйте наконечники — так вы предотвратите деформацию жил и повысите долговечность соединения
• Затягивайте винты равномерно — не переусердствуйте, чтобы не повредить резьбу; оптимальный момент указан в документации EKF
• Проверьте соответствие сечения провода выбранному отверстию — если провод слишком тонкий, он может болтаться и вызывать нагрев
• При установке в плотном щите учтите ширину 23 мм — между соседними клеммами оставьте минимум 5 мм свободного места для доступа отвёртки
• Клемма КСР с двойным винтом 2x35/2x25 серая от EKF хорошо сочетается с другими изделиями серии PROxima — можно собирать модульные системы без адаптеров
