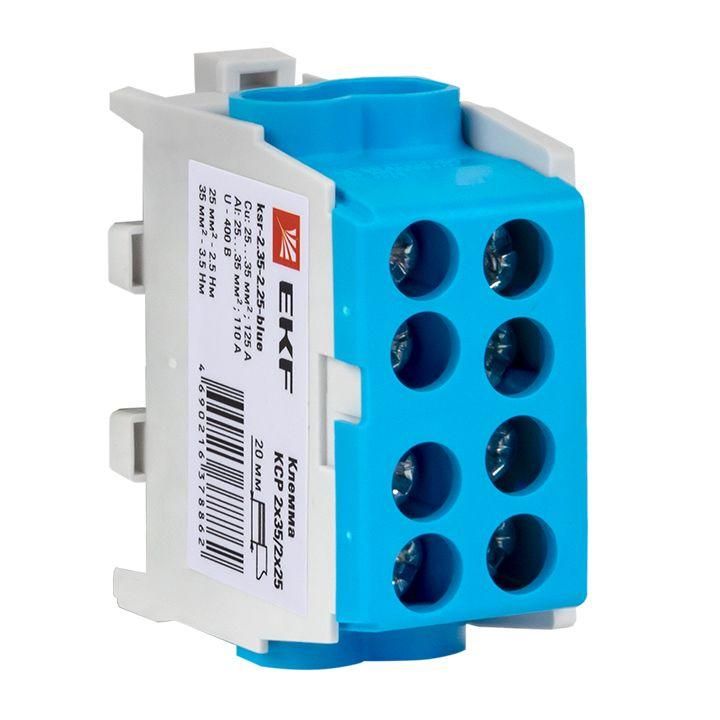

Клемма распределительная КСР с двойным винтом 2x35/2x25 синяя PROxima | ksr-2.35-2.25-blue EKF

Клемма распределительная КСР с двойным винтом 2x35/2x25 синяя от EKF серии PROxima — надёжное решение для разводки фазных, нулевых и защитных проводников в щитах на DIN-рейке. Подходит для проводов сечением от 1,5 до 35 мм², обеспечивает устойчивый контакт благодаря двухвинтовому зажиму.

Назначение и область применения

Клемма распределительная КСР с двойным винтом 2x35/2x25 синяя используется для создания ответвлений и соединений в распределительных щитах. Применяется для подключения фазных, нулевых рабочих (N) и защитных (PE) проводников. Удобна в системах автоматизации, промышленном оборудовании, жилых и коммерческих объектах, где требуется компактное и безопасное распределение тока.

Технические характеристики

• Номинальный ток: 125 А
• Номинальное напряжение: 400 В
• Поперечное сечение провода: 1,5 – 35 мм²
• Количество полюсов: 1
• Количество клемм на уровне: 4 (два входа + два выхода)
• Тип присоединения: винтовое
• Способ монтажа: крепление на DIN-рейку 35 мм
• Материал корпуса: полиамид PA — устойчив к механическим нагрузкам и перегреву
• Рабочая температура: от -40 °C до +80 °C
• Габариты: ширина 23 мм, высота 37 мм
• Цвет: синий (стандарт для нулевых и защитных проводников)
• Позиция соединения: боковая — удобна для прокладки проводов сверху и снизу

Совместимость и монтаж

Клемма распределительная КСР с двойным винтом 2x35/2x25 синяя совместима со всеми стандартными DIN-рейками 35 мм. Монтируется защёлкиванием — никаких дополнительных креплений не требует. Для подключения используйте отвертку с плоским жалом. Оба винта на каждом конце затягиваются независимо: первый — для фиксации провода, второй — для усиления контакта. Это снижает риск ослабления соединения при вибрациях или термических циклах.

Преимущества

• Двойной винт на каждой стороне повышает надёжность контакта и предотвращает самопроизвольное ослабление
• Четыре клеммы на одном уровне позволяют выполнять разветвление без дополнительных перемычек
• Разные диаметры отверстий (до 35 мм² и до 25 мм²) дают возможность подключать провода разного сечения без замены клеммы
• Полиамидный корпус выдерживает высокую температуру и не горит — соответствует требованиям безопасности
• Синий цвет стандартизирован для N и PE — упрощает визуальную идентификацию в щите

Ограничения применения

• Не предназначен для работы с многожильными проводами без наконечников — рекомендуется использовать кабельные наконечники типа “штырь” или “вилка”
• Запрещено применять для переменного тока выше 400 В или постоянного тока выше 125 А
• Не рассчитана на частые подключения/отключения — оптимальна для стационарных установок
• Не имеет защиты IP — не применяется во влажных средах без дополнительной герметизации или корпуса

Примеры использования

• Подключение нулевой шины в этажном щите квартиры
• Разветвление защитного заземления на несколько станков в цеху
• Объединение нескольких световых контуров перед групповым автоматом
• Переход с медного провода 25 мм² на алюминиевый 16 мм² внутри распределительного щита

Практические советы

• При использовании проводов сечением более 16 мм² обязательно проверьте плотность затяжки — недостаточно затянутый винт вызывает нагрев
• Используйте кабельные наконечники для многожильных проводов — это исключит обрыв отдельных жил
• Учитывайте ширину 23 мм при проектировании щита — клемма занимает место одной модульной единицы
• Для удобства обслуживания располагайте клемму так, чтобы винты были доступны без демонтажа соседних устройств
• Клемма КСР с двойным винтом 2x35/2x25 синяя от EKF серии PROxima — один из самых популярных решений в профессиональной электромонтажной практике; её часто выбирают вместо одноконтактных аналогов из-за универсальности и долговечности
