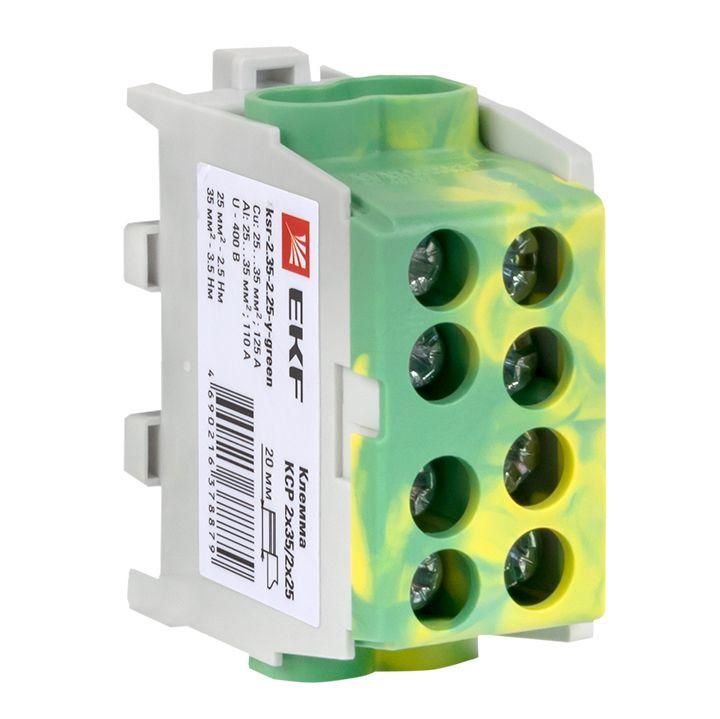

Клемма распределительная КСР с двойным винтом 2x35/2x25 желто-зеленая PROxima | ksr-2.35-2.25-y-green EKF

Клемма распределительная КСР с двойным винтом 2x35/2x25 желто-зеленая от EKF серии PROxima — это надежный элемент для разводки заземляющих проводников на DIN-рейке. Желто-зеленый цвет соответствует стандарту PE, а двухвинтовое крепление обеспечивает устойчивое соединение даже при больших нагрузках.

Назначение и область применения

Клемма КСР с двойным винтом предназначена для создания разветвлений в цепях заземления (PE). Подходит для подключения проводников сечением от 1,5 до 35 мм². Часто используется в щитовых помещениях, на производстве, в системах освещения и автоматизации, где требуется надежное и доступное соединение заземляющего провода. Благодаря цветовой маркировке легко отличается от фазных и нулевых клемм.

Технические характеристики

• Номинальное напряжение: 400 В
• Номинальный ток: 125 А
• Поперечное сечение проводника: 1,5 – 35 мм²
• Количество клемм на уровне: 4 (два входа + два выхода)
• Тип присоединения: винтовое
• Способ монтажа: крепление на DIN-рейку 35 мм
• Габариты: ширина 23 мм, высота 37 мм
• Диапазон рабочих температур: от -40 °C до +80 °C
• Материал корпуса: полиамид (PA) — устойчив к механическим повреждениям и химическим воздействиям
• Цвет: желто-зеленый (соответствует IEC 60446 для заземления)

Совместимость и монтаж

Клемма КСР совместима со всеми стандартными DIN-рейками 35 мм. Устанавливается защелкиванием — никаких инструментов для крепления не требуется. Для подключения используйте отвертку с плоским жалом. Оба винта затягиваются равномерно: первый — для фиксации провода, второй — для усиления контакта. Отличительная особенность: две пары отверстий разного диаметра позволяют одновременно подключить провода сечением 1,5–25 мм² и 25–35 мм² без замены клеммы.

Безопасность и стандарты

Клемма выполнена в соответствии с требованиями международных норм для распределительных устройств. Цветовая маркировка соответствует ГОСТ Р 50462 и IEC 60446 — желто-зеленый цвет исключает путаницу с другими проводами. Материал корпуса — самозагасающий полиамид, не поддерживающий горение. Номинальный ток 125 А и напряжение 400 В обеспечивают безопасную работу в большинстве промышленных и бытовых сетей переменного тока.

Преимущества

• Двойной винт — снижает риск ослабления контакта при вибрации и перегрузках
• Четыре точки подключения — экономят место в щите, уменьшают количество перемычек
• Универсальные отверстия — позволяют использовать одну клемму для проводов разного сечения
• Стандартный цвет — сразу видно, что это заземление, снижает вероятность ошибки при обслуживании
• Высокая термостойкость — работает в условиях холодных складов и нагреваемых щитовых

Ограничения применения

Не предназначен для подключения многожильных проводов без наконечников — возможен перелом жил. Не рекомендуется применять в средах с постоянным воздействием открытого огня, агрессивных химических веществ или влажностью выше 95%. Также не следует использовать для защиты от перенапряжений — это не устройство защиты, а лишь точка соединения.

Примеры использования

• Подключение заземляющих проводников от нескольких станков к одной шине в распределительном щите
• Разветвление контура заземления в производственной линии с несколькими точками подключения
• Объединение заземляющих проводов от светильников, кожухов оборудования и металлоконструкций
• Замена старых перемычек в модульных щитах — компактнее и надежнее, чем скрутки

Практические советы

• Перед установкой проверьте, чтобы провод был зачищен на нужную длину — не более 10 мм, иначе контакт будет плохим
• Используйте наконечники для многожильных проводов — особенно при сечении свыше 16 мм²
• При подключении проводов разного сечения — меньший вставляйте в отверстие 1,5–25 мм², больший — в 25–35 мм²
• Проверяйте затяжку винтов через 1–2 месяца после монтажа — особенно в условиях вибрации
• При сборке щита выделяйте отдельные участки для заземления — так проще диагностировать и ремонтировать
