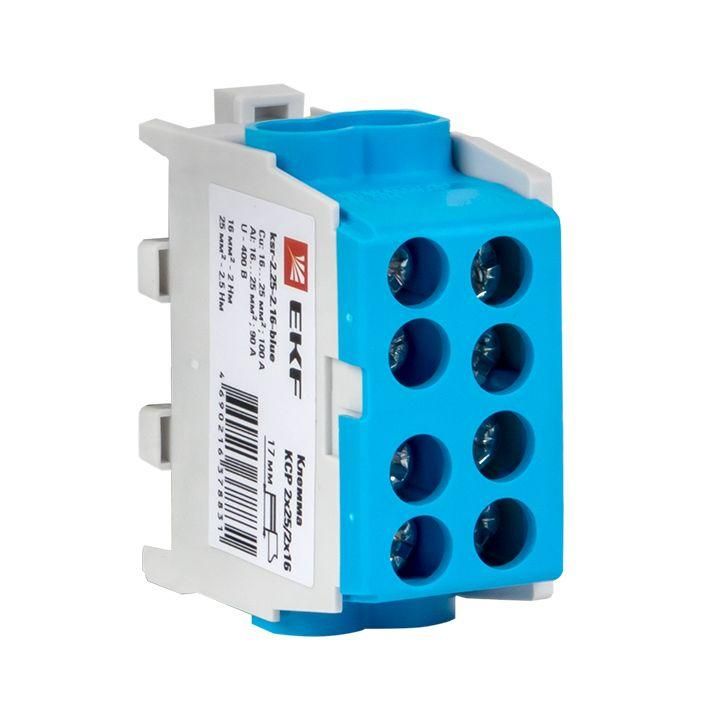

Клемма распределительная КСР с двойным винтом 2x25/2x16 синяя PROxima | ksr-2.25-2.16-blue EKF

Клемма распределительная КСР с двойным винтом 2x25/2x16 синяя от EKF серии PROxima - надёжное решение для разводки фазных, нулевых и защитных проводников в щитах с DIN-рейкой. Подходит для постоянных соединений с высокими требованиями к контактному узлу.

Назначение и область применения

Эта клемма используется для создания ответвлений и соединений в силовых цепях переменного тока. Применяется в распределительных щитах жилых, коммерческих и промышленных объектов. Подходит для подключения медных и алюминиевых проводов сечением от 1,5 до 25 мм2. Особенно эффективна там, где требуется прочное и долговечное соединение - например, на входе в щит, перед автоматами, в группах освещения или мощных нагрузках.

Технические характеристики

• Тип соединения: винтовое с двойной зажимной системой
• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Поддерживаемое сечение провода: 1,5–25 мм2 (для основного канала); также возможен переход на 1,5–16 мм2 через вторую пару отверстий
• Ширина: 20 мм
• Высота монтажа: 34 мм
• Способ установки: крепление на DIN-рейку 35 мм
• Материал корпуса: полиамид (PA) - самозагасающий, устойчивый к УФ и механическим воздействиям
• Цвет: синий - соответствует стандарту IEC для нулевых проводников
• Рабочая температура: от –40 C до +80 C
• Количество уровней: один
• Позиция подключения: боковая - удобна для компактной сборки

Совместимость и монтаж

Клемма КСР с двойным винтом 2x25/2x16 синяя совместима со всеми типами DIN-реек 35 мм, используемых в стандарте EN 60715. Для монтажа достаточно защёлкнуть её на рейку - фиксация происходит без инструментов. Соединение выполняется винтами M4: затягивать необходимо усилием 0,5 Нм (не более!), чтобы не повредить резьбу или изоляцию. Оба винта работают независимо - можно использовать одну или обе пары отверстий одновременно. Первые два отверстия рассчитаны на провода до 25 мм2, вторые - на 16 мм2. Это позволяет выполнять переход между сечениями без дополнительных перемычек.

Преимущества

• Двойной винт обеспечивает равномерное давление на провод - снижает риск перегрева и окисления контакта
• Увеличенная площадь контакта благодаря двухточечному зажиму повышает надёжность соединения при больших токах
• Синий цвет корпуса сразу указывает на назначение - ноль или PEN, что ускоряет диагностику и обслуживание
• Полиамидный корпус выдерживает широкий температурный диапазон и не горит
• Встроенный переход между сечениями экономит место в щите и исключает необходимость в дополнительных клеммах

Ограничения применения

• Не предназначен для работы с многожильными проводами без наконечников - требуются обжимные наконечники типа ШМ или ШЛ
• Запрещено применять для токов выше 100 А - возможен перегрев и деформация контактов
• Не рекомендуется для частых отсоединений - винты не рассчитаны на многочисленные демонтажи
• Не следует использовать в условиях постоянного воздействия открытого пламени или химически активных сред
• Алюминиевые провода должны быть предварительно обработаны антиоксидантной пастой

Примеры использования

• Разветвление нулевого проводника на несколько автоматических выключателей в этажном щите
• Объединение нескольких заземляющих проводов от оборудования в распределительном шкафу
• Переход с 25 мм2 вводного кабеля на 16 мм2 внутренних линий освещения
• Создание точки подключения для счетчиков, реле или устройств защиты

Практические советы

• Используйте отвёртку с регулируемым моментом - затягивайте винты до упора, но без лишнего усилия
• При использовании алюминиевых проводов всегда применяйте антиоксидантную смазку
• Проверяйте плотность зажима после первого включения - при нагреве металл немного расширяется
• Для компактной сборки располагайте клеммы так, чтобы провода выходили в одном направлении - это уменьшает перегрузку на крепление
• Клемма КСР с двойным винтом 2x25/2x16 синяя от EKF хорошо сочетается с другими изделиями серии PROxima - легко формируются модульные группы
