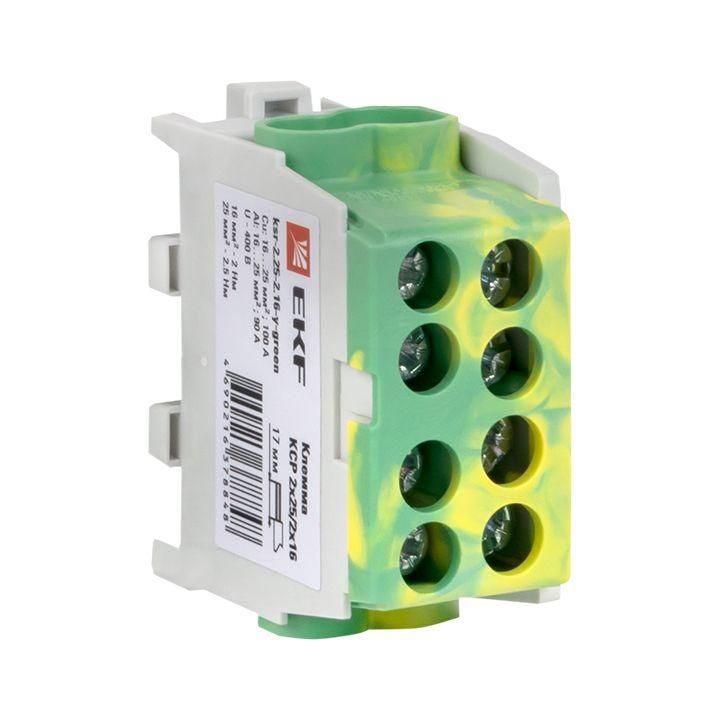

Клемма распределительная КСР с двойным винтом 2x25/2x16 желто-зеленая PROxima | ksr-2.25-2.16-y-green EKF

Клемма распределительная с двойным винтом 2x25/2x16 желто-зеленая КСР от EKF серии PROxima — это надежное устройство для разводки и соединения проводников заземления, нулевых и фазных жил сечением до 25 мм². Желто-зеленый цвет соответствует стандарту PE, а двухвинтовая система обеспечивает устойчивый контакт даже при высоких нагрузках.

Назначение и область применения

Клемма распределительная с двойным винтом 2x25/2x16 желто-зеленая КСР используется для создания точек ответвления в цепях заземления (PE), рабочего нуля (N) и фазных проводниках. Подходит для распределительных щитов, автоматических станций, систем освещения и промышленного оборудования. Цвет желто-зеленый указывает на применение исключительно для защитного заземления — это важно соблюдать при монтаже.

Технические характеристики

• Тип соединения: винтовое — два винта на каждый вход, обеспечивают плотный контакт и снижают риск ослабления
• Сечение провода: 1,5–25 мм² для основного канала; 1,5–16 мм² для вторичного — возможность перехода между сечениями
• Номинальный ток: 100 А — выдерживает длительные нагрузки без перегрева
• Номинальное напряжение: 400 В — рассчитана на использование в сетях 230/400 В переменного тока
• Материал корпуса: полиамид PA — термостойкий, самозагасающий, устойчив к механическим воздействиям
• Защита: IP20 — предотвращает случайный доступ к токоведущим частям, но не защищена от брызг и пыли
• Ширина: 20 мм — компактный размер, удобен для плотной укладки на DIN-рейке
• Высота монтажа: 34 мм — минимальная занимаемая высота в щите
• Рабочая температура: от –40 °C до +80 °C — работает в условиях холодных складов и нагретых помещений
• Способ монтажа: на DIN-рейку 35 мм — совместима со всеми стандартными шинами
• Количество уровней: один — однорядная конструкция, не требует много места
• Позиция подключения: сбоку — провода входят горизонтально, удобно при ограниченном пространстве перед щитом

Совместимость и монтаж

Клемма распределительная с двойным винтом 2x25/2x16 желто-зеленая КСР легко фиксируется на DIN-рейке 35 мм стандартного типа. Для установки достаточно защелкнуть ее в паз рейки — никаких инструментов не требуется. Монтаж проводов: зачищенный конец вставляется в отверстие, затем затягивается винт до упора. Обязательно проверьте, чтобы провод полностью вошел в гнездо — недостаточно глубокая вставка снижает надежность контакта. Убедитесь, что используете только медные провода — алюминиевые несовместимы. Два набора отверстий (для 1,5–25 мм² и 1,5–16 мм²) позволяют выполнять ответвление без дополнительных перемычек.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-7-1. Желто-зеленый цвет выполнен в соответствии с IEC 60446 — гарантирует правильную идентификацию проводника заземления. Наличие двух винтов повышает безопасность: даже при ослаблении одного контакта второй сохраняет целостность соединения. Применение в цепях выше 400 В или с током более 100 А запрещено — возможен перегрев и выход из строя.

Преимущества

• Двойной винт на каждом канале — минимизирует риск отсоединения провода при вибрации или тепловом расширении
• Переход между сечениями без внешних перемычек — экономит место и время при сборке
• Ударопрочный корпус из полиамида — выдерживает условия производства и транспортировки
• Четкая цветовая маркировка — исключает путаницу при подключении PE-проводников
• Стандартный форм-фактор — совместим с любыми щитами, где есть DIN-рейка

Ограничения применения

• Не предназначен для работы в средах с агрессивными химическими веществами — корпус не имеет специального покрытия
• Запрещено использовать для алюминиевых проводов — материал контактов рассчитан только на медь
• Не защищен от влаги — нельзя устанавливать вне помещений или в сырых зонах без дополнительной защиты
• Максимальное сечение — 25 мм²; провода большего диаметра не войдут
• Не рекомендуется многократное демонтирование и переустановка — винты и гнезда имеют ограниченный срок службы при частом использовании

Примеры использования

• Подключение заземляющих проводников от нескольких станков к одной шине в распределительном щите
• Разветвление нулевой шины в бытовом щите после счетчика
• Объединение нескольких кабелей заземления в промышленной автоматизации
• Создание точки подключения для модульных устройств (например, УЗО, реле) в щитах с ограниченным местом

Практические советы

• При подключении провода сечением 25 мм² — используйте только первый набор отверстий, второй не рассчитан на такие токи
• Затягивайте винты равномерно — не перетягивайте, иначе повредится гнездо; не оставляйте слабый контакт — это причина перегрева
• Для многожильных проводов используйте наконечники — они предотвращают деформацию и улучшают контакт
• Проверяйте соответствие цвета: желто-зеленая клемма — только для PE! Нельзя использовать для N или L
• При групповой установке оставляйте зазор 5–10 мм между соседними клеммами — это упрощает обслуживание и замену
• Артикул KSR-2.25-2.16-Y-GREEN — помните его при заказе запасных элементов: другие модели серии PROxima могут отличаться по сечению или цвету
