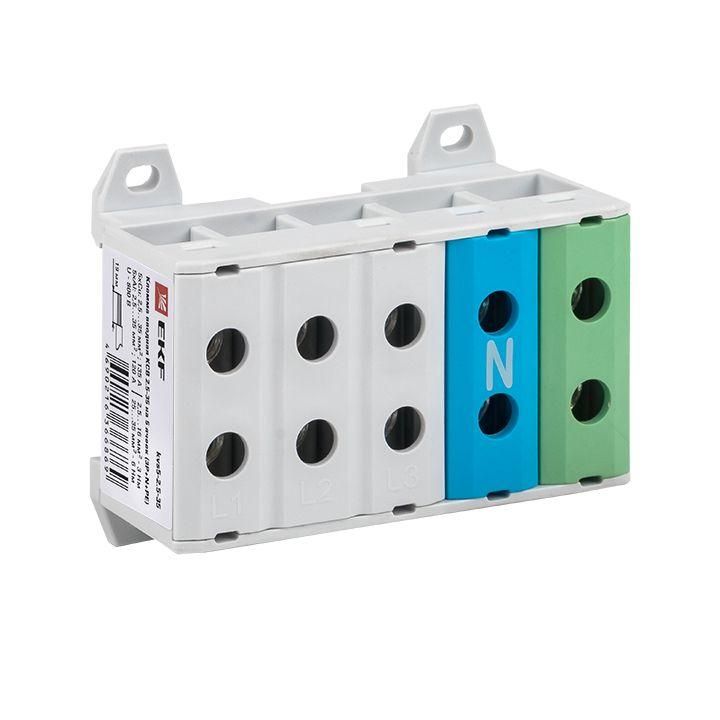

Клемма силовая вводная пятиполюсная КСВ 2.5-35 от EKF PROxima обеспечивает надёжное и безопасное распределение электроэнергии в распределительных щитах. Эта модель предназначена для подключения вводных проводников сечением от 2,5 до 35 мм2, совмещает три фазы, ноль и заземление в одном устройстве, что упрощает сборку щитов и снижает количество компонентов.

Назначение и область применения

Клемма силовая вводная пятиполюсная КСВ 2.5-35 используется для создания входной точки питания в электрических щитах. Она применяется там, где требуется надёжное соединение вводных проводов - в жилых домах, офисах, промышленных объектах и на объектах инфраструктуры. Подходит для систем TN-S и TT с выделенным PE-проводником. Устройство позволяет объединить несколько проводников одного типа в одной точке, исключая необходимость использования нескольких отдельных клемм.

Технические характеристики

  • Номинальный ток: 135 А - допустимый постоянный ток без перегрева;
  • Номинальное напряжение: 1000 В - рассчитана на работу в сетях до 1 кВ переменного тока;
  • Сечение проводников: 2,5–35 мм2 - подходят медные и алюминиевые одножильные, многожильные и гибкие провода с наконечниками;
  • Количество полюсов: 5 (3P+N+PE) - три фазы, один рабочий нуль, один защитный заземляющий проводник;
  • Тип соединения: винтовой - надёжное механическое крепление с использованием шестигранного ключа;
  • Способ монтажа: на DIN-рейку 35 мм - стандартная система крепления для распределительных щитов;
  • Габариты: 80×40,2 мм - компактная форма для плотной укладки в щите;
  • Материал корпуса: полиамид PA - высокая прочность, устойчивость к ударным нагрузкам и химическому воздействию;
  • Класс воспламеняемости: V0 - материал самозагасает при контакте с пламенем;
  • Рабочая температура: от -40C до +80C - работает в условиях холодных помещений и нагретых щитовых комнат;
  • Позиция подключения: сбоку - удобный доступ для инструментов даже при плотном расположении элементов;
  • Цвет: разноцветный - цветовое кодирование полюсов соответствует стандартам (L1/L2/L3/N/PE).

Совместимость и монтаж

Клемма силовая вводная пятиполюсная КСВ 2.5-35 легко устанавливается на стандартную DIN-рейку шириной 35 мм. Для фиксации достаточно слегка надавить на верхнюю часть корпуса - защёлка автоматически захватывает рейку. Монтаж не требует дополнительных креплений или инструментов. Подключение проводов выполняется через боковые отверстия: ослабьте винт, вставьте проводник до упора, затем затяните ключом. Не используйте силовой рычаг - переусиливать нельзя, чтобы не повредить контактную группу. Для многожильных проводов рекомендуется применять наконечники типа НШВИ или НШВ, особенно при работе с алюминием.

Безопасность и стандарты

Клемма КСВ 2.5-35 соответствует требованиям безопасности для оборудования низковольтных распределительных систем. Корпус изготовлен из материала с классом горючести V0, что гарантирует самоугасание при возгорании. Применение в соответствии с ГОСТ Р 50030.2 и IEC 60947-7-1 обеспечивает соответствие нормам для коммутационных аппаратов. Разделение N и PE выполнено согласно требованиям TN-S и TT систем, предотвращая смешивание защитного и рабочего нуля.

Преимущества

  • Объединяет все пять проводников в одном модуле - экономит место в щите;
  • Поддерживает как медь, так и алюминий - универсальность для старых и новых объектов;
  • Фиксация на DIN-рейке без дополнительных деталей - быстрая замена и обслуживание;
  • Цветовая маркировка полюсов - минимизирует риск ошибок при монтаже;
  • Ударопрочный корпус из полиамида - долговечность даже в условиях вибраций и повышенной влажности;
  • Работает при экстремальных температурах - подходит для неотапливаемых помещений и уличных щитов.

Ограничения применения

  • Не предназначен для подключения проводников более 35 мм2 - для больших сечений нужны другие модели (например, КСВ 2.5–240);
  • Не следует использовать для частых циклов подключения/отключения - это не коммутирующее устройство;
  • Запрещён монтаж в местах с постоянным попаданием воды - хотя IP-класс не указан, корпус не герметичен;
  • Алюминиевые провода должны иметь наконечники - прямое соединение без них увеличивает риск окисления и потери контакта;
  • Не подходит для импульсных нагрузок выше 135 А - для таких задач нужна дополнительная защита.

Примеры использования

  • Входной распределительный щит многоэтажного дома - подключение вводного кабеля 3x35+PE+NE;
  • Щит управления насосной станцией - распределение фаз, нуля и заземления между несколькими потребителями;
  • Промышленный щит на заводе - соединение ввода от трансформатора с внутренними цепями;
  • Электрооборудование на открытых площадках - использование при низких зимних температурах благодаря диапазону -40…+80 C.

Практические советы

  • Перед монтажом проверьте сечение вводного кабеля - если больше 35 мм2, выбирайте другую клемму, например, КСВ 2.5–240;
  • Для алюминиевых проводов всегда используйте наконечники с антиоксидантной пастой - продлевает срок службы контакта;
  • Затягивайте винты равномерно и без лишнего усилия - оптимальный момент фиксации достигается при лёгком сопротивлении ключа;
  • Проверяйте плотность контакта через год после установки - особенно важно для алюминиевых проводов;
  • При проектировании щита учтите ширину 80 мм - одна клемма занимает почти целый ряд, поэтому планируйте свободное пространство вокруг;
  • КСВ 2.5-35 от EKF PROxima - идеальный выбор для проектов, где важны надёжность, компактность и соответствие стандартам.

Характеристики

Производитель/Бренд

EKF

Артикул

kvs52.535

Длина

45.2 mm

Вес

0.1

Цвет

Разноцветн.

Высота

40.2 мм

Ширина

80 мм

Тип изделия

Клемма

Способ монтажа

DIN-рейка 35 мм

Номинальный ток

135 А

Количество полюсов

1

Позиция соединения

Сбоку

Рабочая температура

-40 ... 80 °C

Номинальное напряжение

1000 В

Материал изоляции корпуса

Полиамид (PA)

Поперечное сечение проводника

2.5 ... 35 мм²

Тип электрического соединения

Винтовое соединение

Класс воспламеняемости изоляции

V0

Рекомендованный проектный ассортимент

Да
