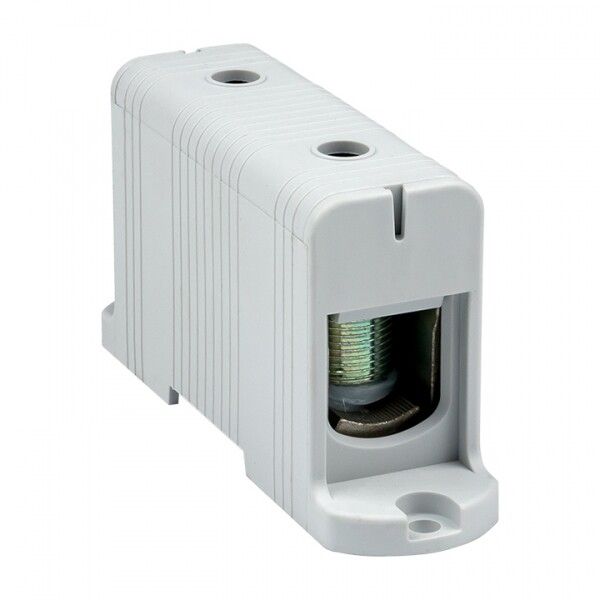

Клемма силовая вводная КСВ 35-240 кв. мм. серая EKF PROxima | plc-kvs-35-240-gray

Клемма силовая вводная КСВ 35-240 кв. мм. серая от EKF PROxima — надёжное решение для подключения вводных проводников сечением от 35 до 240 мм² в распределительных щитах. Применяется там, где требуется прочное, долговечное и безопасное соединение меди и алюминия под высокими нагрузками.

Назначение и область применения

Клемма силовая вводная КСВ 35-240 кв. мм. серая используется для присоединения вводных кабелей к распределительному оборудованию. Подходит для медных и алюминиевых проводников — как одножильных, так и многожильных, в том числе с наконечниками. Обеспечивает надёжный контакт при больших токах, что делает её идеальной для главных вводов в зданиях, промышленных щитах, системах автоматизации и энергообеспечения объектов.

Технические характеристики

• Номинальный ток: 425 А
• Номинальное напряжение: 800 В
• Диапазон сечений подключаемых проводников: 35–240 мм²
• Количество полюсов: 1
• Тип подключения: винтовой (шлиц под шестигранный ключ)
• Способ монтажа: на DIN-рейку или G-рейку
• Габариты: ширина 37,5 мм, высота 67 мм
• Позиция соединения: боковое
• Диапазон рабочих температур: от -40 °C до +80 °C
• Класс воспламеняемости изоляции: V0 (самозагасающий материал)
• Материал корпуса: прочная термостойкая пластмасса
• Цвет: серый
• Гарантийный срок: 84 месяца
• Соответствие стандарту: IEC 60309-1 (1999)

Совместимость и монтаж

Клемма силовая вводная КСВ 35-240 кв. мм. серая устанавливается на стандартную DIN-рейку шириной 35 мм или G-рейку. Для фиксации достаточно слегка надавить на корпус — защёлка автоматически захватывает рейку. Монтаж не требует дополнительных креплений. Подключение проводника выполняется винтом: ослабьте винт, вставьте жилу в отверстие, плотно затяните. Убедитесь, что проводник полностью вошёл в контактную часть — недостаточно глубокий вход снижает надёжность контакта.

Безопасность и стандарты

Изоляционный корпус выполнен из материала класса V0 — он самозагасает при возгорании, предотвращая распространение пламени. Соответствует международному стандарту IEC 60309-1, который гарантирует соответствие требованиям безопасности для силовых соединений. Работает в условиях повышенной влажности, перепадов температур и механических нагрузок. Надёжно работает даже при наличии оксидной плёнки на алюминиевых проводах благодаря усиленному давлению контакта.

Преимущества

• Поддерживает одновременную работу с медью и алюминием — исключает необходимость переходных элементов
• Устойчив к вибрациям и перепадам температур благодаря прочной конструкции
• Фиксация на рейке без инструментов — экономит время при сборке щитов
• Закрытая форма корпуса защищает от случайного прикосновения и попадания сторонних предметов
• Длинный гарантийный срок (7 лет) указывает на высокую надёжность материалов

Ограничения применения

• Не предназначен для подключения проводов меньше 35 мм² — использование меньших сечений может вызвать перегрев и выход из строя
• Не рассчитана на частые демонтажи — многократное откручивание винта снижает контактное давление
• Не следует использовать вне закрытых щитов — открытое расположение увеличивает риск повреждения и поражения током
• Не совместима с проводами без наконечников при сечении более 70 мм² — требуется обжим для обеспечения надёжного контакта

Примеры использования

• Главный ввод в распределительном щите многоэтажного дома
• Подключение питания к центральному щиту производства
• Соединение вводного кабеля с автоматическими выключателями или рубильниками
• Электроснабжение насосных станций, компрессоров, конвейерных линий
• Аппаратные пункты управления в холодильных камерах и на открытых площадках

Практические советы

• Перед подключением проверьте, чтобы сечение провода соответствовало заявленному диапазону — 35–240 мм². Использование меньших проводов не допускается.
• Для алюминиевых проводов рекомендуется применять антиоксидантную пасту перед затяжкой — продлевает срок службы контакта.
• При использовании многожильных проводов с наконечниками выбирайте обжимные наконечники типа “Т” или “ТЛ”, подходящие по размеру.
• Проверяйте момент затяжки винта — слишком слабая затяжка вызывает нагрев, слишком сильная — деформацию контактной части.
• При сборке щита располагайте несколько таких клемм с запасом по месту — удобнее менять или добавлять линии без переделки всей системы.
• Обязательно используйте маркировку на каждом выводе — особенно важно при работе с несколькими фазами или вводами.
