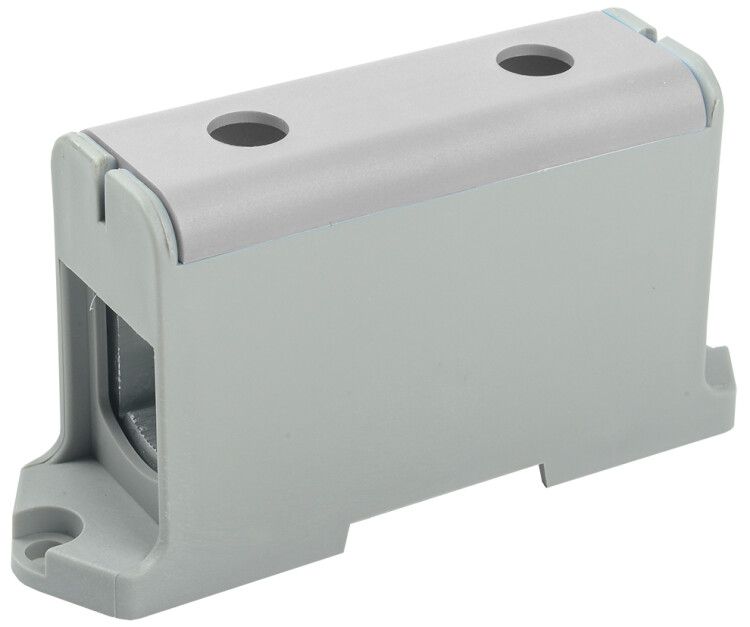

Клемма вводная силовая КВС 35-240 кв.мм. серая | YZN12-240-K03 IEK

Клемма вводная силовая КВС 35-240 кв.мм серая от IEK предназначена для надёжного соединения мощных проводников в электрощитах и распределительных устройствах. Артикул yzn12-240-k03 обеспечивает устойчивую передачу тока до 425 А при работе в широком диапазоне температур.

Назначение и область применения

Клемма вводная силовая КВС 35-240 кв.мм серая используется для ввода и распределения силовых проводников в электротехнических шкафах, щитах и распределительных устройствах. Подходит для соединения медных и алюминиевых жил сечением от 35 до 240 мм². Часто применяется при монтаже промышленного оборудования: станков, конвейеров, систем автоматизации, а также в цепях питания крупных потребителей — насосов, компрессоров, нагревательных элементов.

Технические характеристики

• Диапазон сечений: 35–240 мм² — позволяет работать с толстыми проводами, характерными для высокомощных цепей
• Номинальный ток: 425 А — рассчитана на длительную работу при значительных нагрузках
• Номинальное напряжение: 800 В — безопасна для сетей до 690 В переменного тока и соответствует требованиям промышленных систем
• Тип соединения: винтовое — обеспечивает прочное и долговечное контактирование
• Количество полюсов: 1 — однополюсная конструкция, подходит для фазных или нулевых проводников
• Количество клемм на полюс: 2 — один вход и один выход, удобно для последовательного соединения
• Позиция соединения: сбоку — позволяет легко организовать трассировку проводов без перегибов
• Рабочая температура: –40…+85 °C — работает в условиях холодных складов, открытых щитовых и жарких производственных помещений
• Ширина: 37,5 мм — совместима со стандартной DIN-рейкой
• Материал корпуса: полиамид PA — устойчив к механическим повреждениям и химическим воздействиям
• Класс воспламеняемости: V0 — самозагасающий материал, не распространяет пламя
• Срок службы: 15 лет — гарантирует долговременную надёжность без замены

Совместимость и монтаж

Клемма вводная силовая КВС 35-240 кв.мм серая крепится на DIN-рейку стандартной ширины 35 мм. Также возможен винтовой монтаж на поверхность. Для подключения используйте отвертку с плоским лезвием — затяжка должна быть равномерной, без перекосов. Убедитесь, что зачищенный конец провода полностью вошёл в контактную камеру, и проверьте надёжность зажима после монтажа. Максимальный момент затяжки не указан производителем — рекомендуется применять усилие, достаточное для плотного прилегания, но без деформации металла.

Безопасность и стандарты

Клемма выполнена в соответствии с требованиями к пожаробезопасности: класс горючести V0 по UL 94. Корпус изготовлен из самозатухающего полиамида, что снижает риск возгорания при перегрузках. Номинальное напряжение 800 В соответствует нормам IEC 60947-7-1 для коммутационных устройств в промышленных электроустановках. Сертифицирована для работы в помещениях с уровнем защиты IP20.

Преимущества

• Высокая пропускная способность — поддерживает ток до 425 А без перегрева
• Удобство монтажа — два входа позволяют выполнять ответвления без дополнительных перемычек
• Стабильность контакта — винтовые зажимы сохраняют давление даже при термических циклах
• Долгий срок службы — 15 лет эксплуатации без обслуживания
• Пожаробезопасность — материал корпуса не поддерживает горение
• Гибкость применения — совместима с медью и алюминием, включая многожильные провода

Ограничения применения

• Не предназначен для частых отсоединений — не является разъёмным устройством; повторные демонтажи могут повредить резьбу
• Не использовать в средах с постоянным воздействием воды, масел или агрессивных паров — степень защиты IP20 не обеспечивает герметичность
• Запрещено подключать провода меньшим сечением, чем 35 мм² — возможно плохое прижатие и перегрев
• Не следует использовать в качестве основного выключающего устройства — только для соединения и распределения

Примеры использования

• Ввод главного кабеля в распределительный щит промышленного цеха
• Распределение фазы между несколькими частями станка через одну клемму
• Объединение нескольких алюминиевых проводов в цепи освещения большого складского комплекса
• Соединение выводов частотного преобразователя с силовым кабелем 150 мм²

Практические советы

• Перед монтажом зачистите концы проводов на длину 12–15 мм — этого достаточно для надёжного контакта
• Для алюминиевых проводов используйте антиоксидантную пасту — предотвращает окисление и увеличивает срок службы контакта
• Проверяйте затяжку винтов через 1–2 месяца после первого включения — особенно при больших токах
• При использовании в щитах с ограниченным пространством учтите ширину 37,5 мм — клемма занимает место одной модульной единицы
• Артикул yzn12-240-k03 совместим с другими изделиями серии КВС от IEK — можно собирать унифицированные системы
