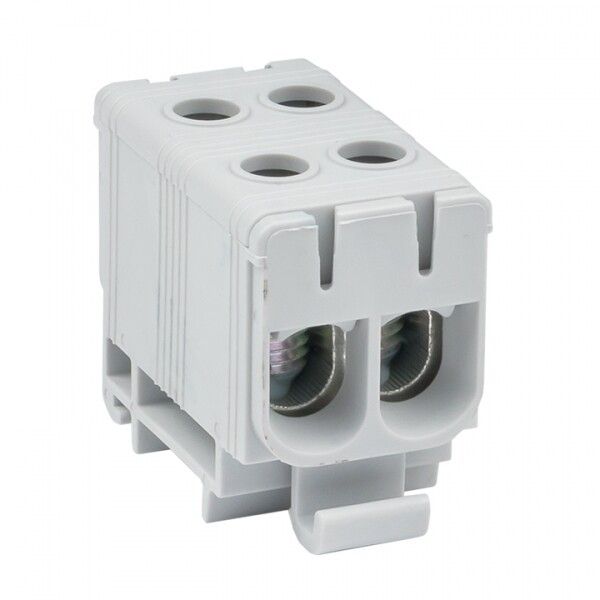

Клемма силовая вводная двойная КСВ 16-50 серая EKF PROxima | plc-kvs2-16-50-grey

Клемма силовая вводная двойная КСВ 16-50 кв.мм серая от EKF PROxima обеспечивает надёжное вводное соединение для медных и алюминиевых проводников сечением 2,5–50 мм2. Устройство рассчитано на работу в распределительных щитах с монтажом на DIN-рейке и подходит для систем с напряжением до 800 В и током до 160 А.

Назначение и область применения

Клемма силовая вводная двойная КСВ 16-50 кв.мм серая используется для создания входного соединения в электрических щитах - например, при подключении вводного кабеля от сети или от счётчика к групповым автоматам. Применяется в жилых, коммерческих и промышленных объектах. Подходит для сборки щитов управления, распределительных пунктов и станций автоматизации.

Технические характеристики

• Номинальный ток: 160 А
• Номинальное напряжение: 800 В
• Количество полюсов: 1
• Сечение подключаемых проводников: 2,5 … 50 мм2
• Тип соединения: винтовое с зажимом под шестигранный ключ
• Материал корпуса: полиамид PA, класс горючести V0
• Цвет: серый
• Габариты: ширина 30 мм, высота 43 мм
• Способ монтажа: крепление на DIN-рейку или G-рейку
• Рабочий температурный диапазон: от -40 C до +80 C
• Позиция подключения: боковое
• Гарантия: 84 месяца

Совместимость и монтаж

Клемма силовая вводная двойная КСВ 16-50 кв.мм серая устанавливается на стандартную DIN-рейку шириной 35 мм. Для фиксации достаточно слегка надавить на верхнюю часть корпуса - защёлка автоматически зацепляется за рейку. Отсоединение выполняется аналогично: подденьте фиксатор снизу и вытащите клемму.

Подключение проводов: ослабьте винт, вставьте подготовленный проводник (одножильный, многожильный или с наконечником) до упора и плотно затяните. Максимальное сечение - 50 мм2; меньшие значения (2,5 мм2) допускаются без потери контакта благодаря оптимизированной форме зажима.

Безопасность и стандарты

Изоляционный корпус выполнен из самозатухающего полиамида класса V0 - материал не поддерживает горение и соответствует требованиям безопасности при перегрузках. Номинальное напряжение 800 В позволяет использовать клемму в сетях до 690 В переменного тока (AC) и до 1000 В постоянного тока (DC), что покрывает большинство промышленных применений. Гарантия 84 месяца подтверждает долговечность материалов и технологию производства.

Преимущества

• Универсальность: работает с медными и алюминиевыми проводами, в том числе с наконечниками
• Стандартный форм-фактор: совместим с любыми DIN-рейками и типовыми щитами
• Надёжный контакт: винтовой зажим исключает ослабление даже при вибрациях
• Защита от перегрева: материал корпуса V0 снижает риск возгорания при аварийных режимах
• Легкий монтаж: быстрая фиксация на рейке и простая процедура подключения

Ограничения применения

Не применяйте клемму для проводников сечением более 50 мм2 - это вызовет недостаточное давление на контакт и перегрев. Также не используйте её для подключения проводов меньше 2,5 мм2 без предварительной обжимки наконечником - малые сечения могут выпасть из зажима. Клемма не предназначена для частого отключения под нагрузкой - она не имеет функции коммутации, только соединения.

Примеры использования

• Вводный провод 35 мм2 от счётчика в этажном щите
• Объединение двух вводных кабелей 25 мм2 перед распределением на автоматы
• Подключение алюминиевой вводной линии 50 мм2 в промышленном щите
• Создание точки ответвления в цепи освещения или насосов

Практические советы

• Перед монтажом проверьте соответствие сечения провода - не превышайте 50 мм2, чтобы не повредить механизм зажима.
• Для многожильных проводов рекомендуется использовать наконечники типа НШВИ - это повысит надёжность контакта и продлит срок службы.
• Затягивайте винт равномерно, без лишнего усилия - перетяжка может деформировать контактную пластину.
• При работе в условиях повышенной влажности или агрессивной среды убедитесь, что все соединения выполнены правильно - клемма не герметична, но корпус устойчив к коррозии.
• При замене старой клеммы - отключите питание, так как КСВ 16-50 кв.мм серая является точкой ввода и находится под напряжением.
