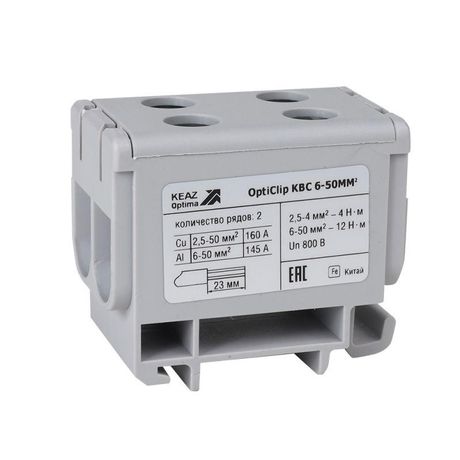

Клемма вводная силовая двойная OptiClip КВС 6-50 серая | 351045 КЭАЗ

Клемма вводная силовая двойная КВС 6-50 серая полиамид (PA) от КЭАЗ Optima предназначена для надёжного подключения мощных проводников на DIN-рейке. Артикул 351045 используется в распределительных щитах, где требуется высокая плотность сборки и устойчивость к механическим нагрузкам.

Назначение и область применения

Клемма вводная силовая двойная КВС 6-50 серая полиамид (PA) применяется для ввода и распределения силового тока до 160 А в электрических щитах. Подходит для подключения медных и алюминиевых жил сечением от 6 до 50 мм2. Часто используется в промышленных автоматических системах, на станках, конвейерах, в щитах управления насосными и вентиляционными установками.

Технические характеристики

• Поперечное сечение провода: 6–50 мм2 - позволяет подключить одножильные и многожильные провода средней и большой мощности
• Номинальный ток: 160 А - рассчитана на длительную работу при высоких нагрузках
• Номинальное напряжение: 800 В - обеспечивает безопасную эксплуатацию в сетях до 690 В переменного тока и выше
• Материал корпуса: полиамид PA - термостойкий, химически устойчивый, не поддерживающий горение класса V0
• Рабочая температура: –45…+105 C - работает в суровых условиях, включая холодные склады и нагреваемые помещения
• Ширина модуля: 29,8 мм - совместима с большинством стандартных DIN-реек
• Высота: 38 мм - компактная форма для плотной укладки в щите
• Подключение: боковое - удобно для маршрутизации кабелей сверху или снизу
• Тип соединения: винтовое - надёжный контакт, требует периодической проверки затяжки
• Количество полюсов: 1 - однополюсная, для однофазных цепей или как часть многоступенчатой системы
• Класс воспламеняемости: V0 - самозатухающая изоляция, соответствует требованиям пожарной безопасности

Совместимость и монтаж

Клемма вводная силовая двойная КВС 6-50 серая полиамид (PA) фиксируется на DIN-рейке типа G или стандартной TS35. Установка происходит защёлкиванием - достаточно приложить усилие до характерного щелчка. Для монтажа необходимы отвертка с плоским лезвием и контрольный момент затяжки. Соединение выполнено сбоку - это снижает риск перегиба кабеля при плотном расположении соседних элементов. Максимальный момент затяжки винта не указан производителем - рекомендуется использовать обычный ручной инструмент без рычагов.

Безопасность и стандарты

Изоляция корпуса соответствует классу воспламеняемости V0 по UL 94 - материал не распространяет пламя. Номинальное напряжение 800 В обеспечивает запас прочности для работы в сетях с импульсными перенапряжениями. Применение в соответствии с ГОСТ Р 50030.5.1 и IEC 60947-7-1. Отсутствие индикации повреждений делает её подходящей для систем с внешним контролем состояния.

Преимущества

• Увеличенная площадь контакта благодаря винтовому зажиму - минимизирует нагрев при токе 160 А
• Стойкость к перепадам температур - сохраняет герметичность и целостность даже при замерзании внутри щита
• Плотная компоновка - 29,8 мм шаг позволяют разместить больше клемм на одной рейке
• Полиамидный корпус - не выгорает, не трескается, не боится масла и химикатов
• Двойная конструкция - один корпус, два входа для проводов, что экономит место и упрощает разводку

Ограничения применения

• Не предназначен для частого отключения под нагрузкой - только для стационарных соединений
• Не имеет встроенной индикации - нельзя определить обрыв или перегрузку визуально без внешнего оборудования
• Запрещён монтаж в местах постоянного воздействия открытого пламени или расплавленного металла
• Не подходит для подключения проводов меньше 6 мм2 - возможен плохой контакт и перегрев
• Не имеет защиты от случайного прикосновения - требует установки в закрытые щиты

Примеры использования

• Входной рубильник в шкафу управления технологическим оборудованием
• Распределение фазы между несколькими мотор-редукторами на конвейере
• Объединение нескольких кабелей 25 мм2 перед подключением к автоматическому выключателю
• Ввод основного питания в распределительный щит на производстве
• Сборка силовой части частотного преобразователя

Практические советы

• Перед монтажом зачистите жилы до 12–15 мм - этого достаточно для надёжного зажима
• Проверьте затяжку винтов через 1–2 месяца после первого включения - особенно при больших токах
• При использовании алюминиевых проводов примените антиоксидантную пасту - предотвращает окисление
• Не используйте эту клемму для подключения гибких многожильных проводов без наконечников - они могут деформироваться
• Учитывайте посадочный диаметр: при ширине 29,8 мм она занимает чуть более одного модуля - планируйте пространство рядом с другими устройствами
• Артикул 351045 совместим с аналогами других производителей, имеющими тот же шаг и тип крепления - можно менять на замену при необходимости
