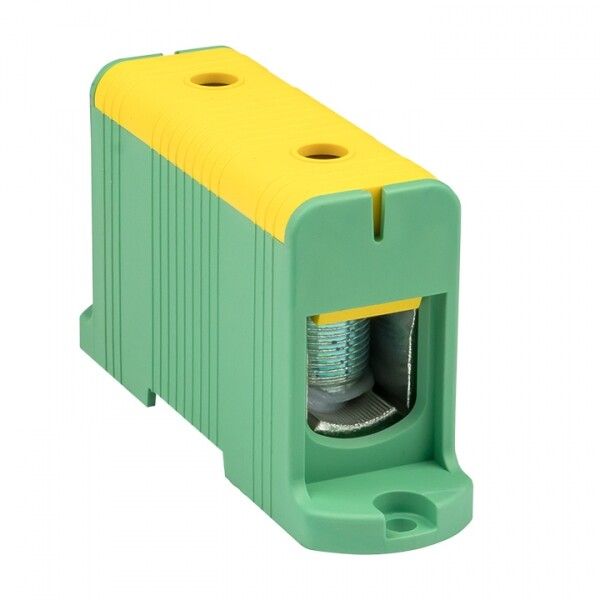

Клемма силовая вводная КСВ 35-240 кв. мм. желтая-зеленая EKF PROxima | plc-kvs-35-240-y-green

Клемма силовая вводная КСВ 35-240 кв. мм желтая-зеленая от EKF PROxima обеспечивает надёжное вводное соединение для медных и алюминиевых проводников сечением от 35 до 240 мм². Устройство рассчитано на работу в распределительных щитах с монтажом на DIN-рейке и применяется там, где требуется высокая нагрузочная способность и долговечность соединений.

Назначение и область применения

Клемма силовая вводная КСВ 35-240 кв. мм желтая-зеленая используется для присоединения вводных кабелей к распределительному оборудованию. Применяется в качестве входной точки для мощных цепей: в главных щитах зданий, на вводах в производственные помещения, у станков, конвейеров и других объектов с высокой потребляемой мощностью. Подходит для подключения как медных, так и алюминиевых проводников — одножильных, многожильных и с наконечниками.

Технические характеристики

• Номинальный ток: 425 А
• Номинальное напряжение: 800 В
• Сечение подключаемого проводника: 35–240 мм²
• Количество полюсов: 1
• Тип соединения: винтовое с использованием шестигранного ключа
• Способ монтажа: крепление на DIN-рейку или G-рейку
• Габариты: 37,5 × 67 мм
• Рабочий температурный диапазон: от -40 °C до +80 °C
• Класс горючести изоляции: V0 (самозатухающий материал)
• Цвет: жёлто-зелёный (соответствует цветовой маркировке PE/ЗАЗЕМЛЕНИЯ)
• Гарантийный срок: 84 месяца
• Стандарт: IEC 60309-1 (1999)

Совместимость и монтаж

Клемма силовая вводная КСВ 35-240 кв. мм желтая-зеленая совместима со всеми типами стандартных DIN-реек (TS35) и G-реек. Монтаж выполняется путём защёлкивания на рейку — достаточно приложить небольшое усилие, чтобы фиксатор плотно зацепился. Соединение проводника осуществляется через боковое отверстие: ослабьте винт шестигранным ключом, вставьте провод, затем затяните до упора. Не допускается перегиб провода внутри клеммы — он должен входить прямо, без изгибов под углом.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60309-1, что гарантирует соответствие требованиям безопасности для силовых соединений. Материал корпуса имеет класс горючести V0 — самозатухающий, не распространяет пламя. Жёлто-зелёный цвет корпуса соответствует нормам маркировки защитного заземления (PE), что снижает риск ошибок при монтаже. Гарантия 84 месяца подтверждает качество материалов и сборки.

Преимущества

• Поддерживает широкий диапазон сечений — от 35 до 240 мм², что позволяет использовать одну модель для различных проектов
• Устойчивость к экстремальным температурам — работает даже в холодных складах и нагреваемых производственных зонах
• Фиксация на рейке без дополнительных креплений — экономит время при сборке щитов
• Совместимость с алюминием и медью — исключает необходимость переходных элементов
• Чёткая цветовая маркировка — жёлто-зелёный цвет сразу указывает на функцию заземления

Ограничения применения

• Не предназначен для подключения проводов меньше 35 мм² — использование меньших сечений может привести к плохому контакту и перегреву
• Не рекомендуется применять в условиях постоянного воздействия открытого огня или химически активных сред
• Не является устройством защиты — требует обязательной установки автоматических выключателей или предохранителей перед ней
• Не следует использовать в системах переменного тока выше 800 В — превышение напряжения недопустимо

Примеры использования

• Главный ввод в распределительный щит многоэтажного дома
• Подключение вводного кабеля к щиту управления технологической линии
• Заземляющая клемма на вводе в цех с мощными частотными преобразователями
• Объединение нескольких вводных проводников в одном месте перед распределением по группам

Практические советы

• Перед монтажом проверьте, что сечение кабеля попадает в диапазон 35–240 мм² — более тонкий провод не будет надёжно зажат
• При работе с алюминиевыми проводами используйте контактную смазку (например, Duralub) для предотвращения окисления
• Затягивайте винт равномерно, без лишнего усилия — перетяжка может повредить внутреннюю пластиковую часть
• После монтажа проверьте прочность соединения легким покачиванием провода — он не должен двигаться
• Для удобства обслуживания оставляйте свободный доступ к винту — не закрывайте клемму другими элементами
• Клемма силовая вводная КСВ 35-240 кв. мм желтая-зеленая от EKF PROxima — один из немногих вариантов, сочетающих высокую нагрузку, цветовую маркировку и гарантированную долговечность
