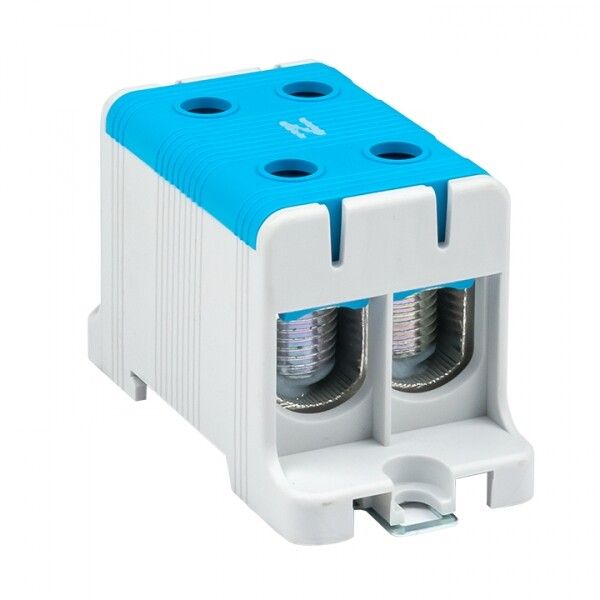

Клемма силовая вводная двойная КСВ 16-95 синяя EKF PROxima | plc-kvs2-16-95-blue

Клемма силовая вводная двойная КСВ 16-95 кв.мм синяя от EKF PROxima обеспечивает надёжное вводное соединение для медных и алюминиевых проводников сечением 16–95 мм2. Устройство рассчитано на работу в распределительных щитах с монтажом на DIN-рейку и подходит для промышленных и коммерческих объектов.

Назначение и область применения

Клемма силовая вводная двойная КСВ 16-95 кв.мм синяя используется для присоединения вводных кабелей к распределительному щиту. Применяется в качестве входной точки для питания оборудования: станков, конвейеров, систем освещения, HVAC и других мощных нагрузок. Подходит для установки в щитах жилых, промышленных и общественных зданий.

Технические характеристики

• Номинальный ток: 245 А
• Номинальное напряжение: 800 В
• Сечение подключаемых проводников: 16–95 мм2
• Количество полюсов: 1
• Тип соединения: винтовое с использованием шестигранного ключа
• Способ монтажа: крепление на DIN-рейку или G-рейку
• Габариты: 42×49 мм
• Материал корпуса: полиамид PA, класс горючести V0
• Рабочая температура: от -40 C до +80 C
• Цвет: синий
• Гарантия: 84 месяца

Совместимость и монтаж

Клемма силовая вводная двойная КСВ 16-95 кв.мм синяя устанавливается на стандартную DIN-рейку шириной 35 мм. Для фиксации достаточно слегка надавить на верхнюю часть корпуса - защёлка автоматически зацепляется за рейку. Отсоединение выполняется аналогично: подденьте фиксатор снизу и вытащите клемму.

Подключение проводов:

• Используется винт с шлицем под шестигранный ключ (не входит в комплект).
• Допускаются одножильные, многожильные и гибкие провода с наконечниками.
• Не допускается подключение проводов сечением менее 16 мм2 или более 95 мм2 - это снижает контактное давление и повышает риск перегрева.
• Проводники должны быть зачищены на длину 10–12 мм.

Безопасность и стандарты

Корпус изготовлен из самозатухающего полиамида класса V0 - материал не поддерживает горение и соответствует требованиям пожарной безопасности. Номинальное напряжение 800 В позволяет использовать клемму в сетях до 690 В переменного тока (по международным нормам IEC/EN 60947-7-1). Гарантия 84 месяца подтверждает соответствие качественным стандартам производства EKF.

Преимущества

• Устойчивый контакт благодаря высокому усилию затяжки винта - минимизирует нагрев и окисление.
• Совместимость с медными и алюминиевыми проводами - исключает необходимость переходных элементов.
• Защита от случайного отключения: винты закручиваются плотно, не требуют частого обслуживания.
• Ярко-синий цвет корпуса - удобно отличать от других клемм в щите, особенно при многофазном подключении.
• Стандартные габариты - легко заменяется на другие модели KSV в рамках серии PROxima.

Ограничения применения

• Не предназначен для работы в условиях постоянного воздействия воды, масла или химических сред - не имеет защиты IP.
• Запрещено использование с проводами меньше 16 мм2 - возможен плохой контакт и перегрев.
• Не рекомендуется применять в местах с вибрацией выше уровня бытовой техники без дополнительной фиксации.
• Не подходит для подключения проводов без наконечников, если сечение больше 70 мм2 - требуется механическая прочность наконечника.

Примеры использования

• Вводной разъём в распределительном щите цеха с мощностью 100 кВт.
• Подключение вводного кабеля 95 мм2 от трансформаторной подстанции к главному рубильнику.
• Формирование группы питания для нескольких станков через одну точку ввода.
• Альтернативный вариант вместо болтовых соединений в старых щитах - уменьшает время монтажа и повышает надёжность.

Практические советы

• Перед монтажом проверьте, что сечение вашего кабеля попадает в диапазон 16–95 мм2 - используйте калибратор или штангенциркуль.
• Для алюминиевых проводов обязательно используйте антиоксидантную пасту - предотвращает окисление контакта.
• Затягивайте винт равномерно, без резких движений - перетягивание может повредить резьбу внутри клеммы.
• После монтажа сделайте контрольную проверку: потяните за провод - он не должен выходить из клеммы.
• При сборке щита группируйте несколько таких клемм рядом - экономится место и упрощается диагностика.
• Клемма силовая вводная двойная КСВ 16-95 кв.мм синяя от EKF PROxima совместима с другими изделиями серии - можно собирать унифицированные системы.
