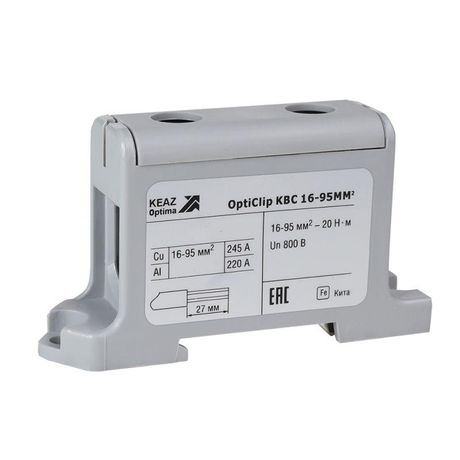

Клемма вводная силовая OptiClip КВС 16-95 серая | 351042 КЭАЗ

Клемма вводная силовая КВС 16-95 серая 86 мм 245 А 800 В полиамид от КЭАЗ Optima предназначена для надёжного соединения силовых проводников в распределительных устройствах. Её прочный корпус из полиамида, высокая пропускная способность и универсальный монтаж делают её удобным решением для промышленных систем до 800 В.

Назначение и область применения

Клемма вводная силовая КВС 16-95 серая 86 мм 245 А 800 В полиамид используется как вводной или распределительный элемент в комплектных распределительных устройствах (НКУ). Она обеспечивает безопасное соединение между алюминиевыми и медными проводниками сечением от 16 до 95 мм2. Применяется в цепях переменного и постоянного тока до 800 В - например, в щитах управления, на входе в оборудование, в системах автоматизации и на конвейерах.

Технические характеристики

• Номинальный ток: 245 А
• Номинальное напряжение: 800 В
• Диапазон сечений проводников: 16–95 мм2
• Тип соединения: винтовое
• Количество контактов: 1
• Рабочая температура: от -45 C до +105 C
• Материал корпуса: полиамид (PA), класс горючести V0
• Цвет: серый
• Габариты: ширина 24 мм, высота 44 мм, общая длина 86 мм
• Количество уровней: 1
• Позиция подключения: боковое
• Кодирование: горизонтальное и вертикальное

Совместимость и монтаж

Клемма вводная силовая КВС 16-95 серая 86 мм 245 А 800 В полиамид совместима с DIN-рейкой типа TS35/7,5 и TS35/15. Также допускается крепление на монтажную плату через отверстия в основании. Для монтажа требуется стандартный отвёртка с плоским жалом. Установка выполняется без дополнительных инструментов - достаточно зафиксировать клемму, вставить провод и затянуть винт до упора. Пластиковый упор внутри предотвращает смещение жилы при нагрузках.

Безопасность и стандарты

• Изоляционный материал соответствует классу горючести V0 - самозагасающий, не распространяет пламя
• Работает в условиях повышенной влажности и перепадов температур
• Не выделяет токсичных веществ при нагреве
• Соответствует требованиям к безопасности для устройств до 1000 В AC / 1500 В DC

Преимущества

• Негорючий корпус из полиамида повышает пожаробезопасность системы
• Широкий рабочий температурный диапазон (-45…+105 C) позволяет использовать в холодных и жарких помещениях
• Чёткая маркировка на корпусе: указываются ток, напряжение, сечение - снижает риск ошибок при обслуживании
• Винтовой зажим обеспечивает плотный контакт даже при многократном демонтаже
• Упор-ограничитель исключает выпадение жилы из зажима при вибрации или механическом воздействии
• Поддерживает два направления кодирования - удобно при компактной сборке щитов

Ограничения применения

• Не предназначен для работы с проводами меньше 16 мм2 - возможен плохой контакт и перегрев
• Не рассчитана на частую коммутацию под нагрузкой - только фиксированное соединение
• Не следует применять в средах с агрессивными химическими испарениями - полиамид чувствителен к некоторым растворителям
• Запрещено использование в взрывоопасных зонах без дополнительной защиты

Примеры использования

• Входной модуль в распределительном щите промышленного станка
• Переход от кабеля 70 мм2 к шине в центре управления
• Объединение нескольких медных и алюминиевых проводов в системе освещения крупного склада
• Подключение силового кабеля к преобразователю частоты
• Распределение тока в щитах на объектах с высокой вибрацией - например, на элеваторах или насосных станциях

Практические советы

• При использовании алюминиевых проводов обязательно используйте антиоксидантную пасту - это продлит срок службы соединения
• Затягивайте винты равномерно, без усилия - переусилие может повредить резьбу или изоляцию
• Проверьте соответствие сечения провода - если провод слишком тонкий, он будет болтаться; если толще 95 мм2 - не войдёт
• При монтаже на DIN-рейку убедитесь, что клемма полностью защёлкнута - слышен характерный щелчок
• Для быстрого определения фазы или полярности ориентируйтесь на маркировку - она расположена на лицевой стороне
• Клемма КВС 16-95 серая 86 мм 245 А 800 В полиамид от КЭAZ Optima - один из немногих вариантов, где можно заменить старую модель без изменения габаритов
