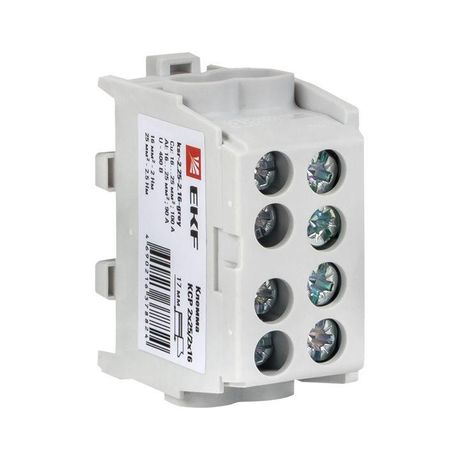

Клемма распределительная КСР с двойным винтом 2x25/2x16 серая EKF PROxima - ksr-2.25-2.16-grey

Клемма распределительная КСР с двойным винтом 2x25/2x16 серая от EKF серии PROxima — надёжное решение для разводки фазных, нулевых и защитных проводников в щитах на DIN-рейке. Подходит для постоянных соединений с сечением до 25 мм², особенно там, где важна устойчивость к вибрациям и частому обслуживанию.

Назначение и область применения

Клемма распределительная КСР с двойным винтом 2x25/2x16 серая используется для создания ответвлений и соединений в распределительных щитах. Применяется для подключения фазных, нулевых рабочих (N) и защитных (PE) проводников. Удобна в системах автоматизации, промышленном оборудовании, освещении, HVAC и других установках, где требуется надёжное и многократно переподключаемое соединение.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Поперечное сечение провода: 1,5–25 мм² (для основной группы); допускается подключение проводов до 16 мм² через вторую пару отверстий
• Тип соединения: винтовое с двойным зажимом
• Способ монтажа: крепление на DIN-рейку 35 мм
• Ширина: 20 мм
• Высота монтажа: 34 мм
• Количество уровней: 1
• Позиция подключения: боковая
• Материал корпуса: полиамид PA — устойчив к механическим нагрузкам и химическим воздействиям
• Рабочая температура: от –40 °C до +80 °C
• Цвет: серый

Совместимость и монтаж

Клемма распределительная КСР с двойным винтом 2x25/2x16 серая совместима со всеми стандартными DIN-рейками 35 мм. Монтаж выполняется защёлкиванием на рейку — никаких инструментов не требуется. Для подключения:

• Зажимается провод в одном из двух отверстий: крупное — для сечения 6–25 мм², маленькое — для 1,5–16 мм²
• Оба винта затягиваются отдельно — это повышает контактную поверхность и снижает риск ослабления
• Не требует предварительной подготовки жил — можно вставлять одножильные и многожильные провода (с наконечниками или без)

Учитывайте ширину 20 мм — при компактной сборке щита рассчитывайте шаг между соседними клеммами.

Преимущества

• Двойной винт обеспечивает более равномерное давление на жилу, чем одиночный — снижает нагрев и риск окисления
• Два набора отверстий позволяют использовать одну клемму для проводов разного сечения — экономит место и количество элементов
• Полиамидный корпус выдерживает высокие температуры и не горит — безопасен в условиях перегрузок
• Стандартный форм-фактор легко заменяет аналогичные модели других производителей

Ограничения применения

• Не предназначен для подключения проводов сечением более 25 мм² — даже если в описании указано 35 мм², это относится к другой серии; здесь максимум — 25 мм²
• Не рекомендуется для переменных или часто перемещаемых соединений — винты не имеют механизма быстрого отсоединения
• Не имеет защиты от случайного доступа — в открытых щитах следует применять крышки или кожухи
• Не герметична — не подходит для установки во влажных средах без дополнительной защиты

Примеры использования

• Разветвление фазы в распределительном щите квартиры — один вход, два выхода на розетки
• Подключение нулевой шины в промышленном щите с несколькими потребителями
• Соединение заземляющего проводника от нескольких устройств (станков, насосов, светильников)
• Переход с медного провода 25 мм² на алюминиевый 16 мм² внутри одного устройства

Практические советы

• При использовании многожильных проводов лучше применять наконечники — так снижается вероятность облома жил при затяжке
• Затягивайте винты равномерно — не переусердствуйте, чтобы не повредить резьбу или изоляцию
• Используйте эту клемму вместо двух отдельных — она занимает меньше места, чем две обычные клеммы с одним винтом
• Проверяйте плотность соединения после первого включения — при первом нагреве металл может слегка деформироваться
• Артикул ksr-2.25-2.16-grey — удобно запомнить: 2x25/2x16 = два входа до 25 мм², два выхода до 16 мм²
