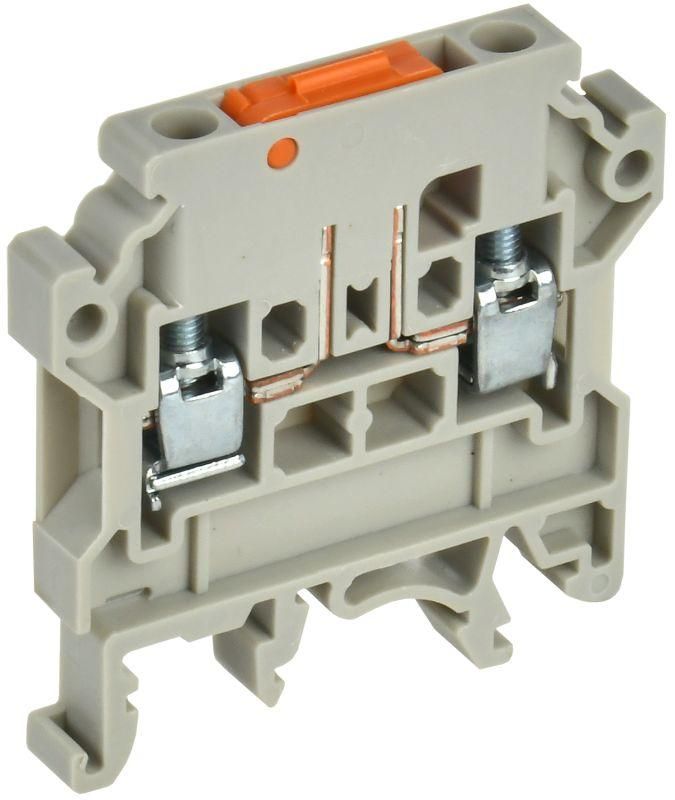

Колодка клеммная CTS-DT измерит. нож. разм. 4мм2 серая | YCT15-04-K03-004 IEK

Клеммная колодка CTS-DT измерительная нож 4 мм2 серая от IEK предназначена для надёжного подключения проводов в измерительных и управляющих цепях, особенно там, где требуется доступ к сигналу без разрыва основной линии. Артикул yct15-04-k03-004 обеспечивает компактное решение для DIN-рейки с двойным зажимом на один полюс.

Назначение и область применения

Клеммная колодка CTS-DT измерительная нож 4 мм2 серая используется для создания точек подключения в слаботочных цепях: измерительные приборы, термопары, датчики, вторичные цепи трансформаторов тока и напряжения, устройства автоматизации. Подходит для установки в щитах управления, распределительных пунктах, промышленном оборудовании. Благодаря двухзажимной конструкции позволяет одновременно подключить рабочий провод и контрольный (измерительный) - без отключения основной цепи.

Технические характеристики

• Тип: клемма КВИ с винтовым зажимом
• Поперечное сечение провода: 0,2–4 мм2 - подходит для медных жил от тонких сигнальных до мощных силовых
• Номинальный ток: 28 А - выдерживает нагрузки типичных управляющих и измерительных контуров
• Номинальное напряжение: 800 В - безопасно работает в сетях до 690 В переменного тока
• Количество полюсов: 1 - каждая колодка обслуживает одну цепь
• Количество зажимов на полюс: 2 - вход/выход + отвод для измерений
• Ширина: 6 мм - компактный форм-фактор для плотной укладки на рейке
• Позиция соединения: сверху - удобный доступ для отвертки, не требует бокового освобождения
• Рабочая температура: –40…+85 C - стабильная работа в холодных и нагреваемых средах
• Материал корпуса: полиамид PA - устойчив к механическим повреждениям, химикатам и перегреву
• Цвет: серый - стандартизированная цветовая идентификация для промышленных решений
• Способ монтажа: на DIN-рейку или G-рейку - совместим с большинством шкафов и панелей

Совместимость и монтаж

CTS-DT измерительная нож 4 мм2 серая легко фиксируется на стандартной DIN-рейке шириной 35 мм. Для монтажа достаточно защёлкнуть её в паз рейки - никаких болтов или крепёжных элементов не требуется. Открытие зажима осуществляется обычной плоской отверткой: ослабьте винт, вставьте провод (до 4 мм2), затяните до упора. Оба зажима на одном полюсе работают автономно - можно подключить два провода разного сечения, например, 1,5 мм2 для основной линии и 0,5 мм2 для измерительного канала. Убедитесь, что зачистка жилы составляет 6–8 мм - этого достаточно для надёжного контакта.

Безопасность и стандарты

Клеммная колодка CTS-DT измерительная нож 4 мм2 серая соответствует требованиям IEC 60947-7-1 для коммутационных устройств в низковольтных системах. Материал корпуса имеет класс самозатухания V-0 по UL 94, предотвращает распространение горения. Напряжение 800 В обеспечивает запас прочности даже при импульсных перенапряжениях. Применение в цепях выше 800 В недопустимо.

Преимущества

• Два зажима на один полюс позволяют выполнять измерения без отключения питания
• Высокое контактное усилие винтового механизма снижает риск ослабления соединения при вибрации
• Универсальная совместимость с DIN-рейкой и G-рейкой - подходит для любых шкафов
• Стандартный серый цвет упрощает визуальное различение в составе многочисленных колодок
• Полиамидный корпус сохраняет форму и прочность при экстремальных температурах

Ограничения применения

• Не предназначен для многожильных проводов без наконечников - рекомендуется использовать кабельные наконечники для гибких жил
• Запрещено применять в цепях с напряжением выше 800 В - возможен пробой изоляции
• Не рассчитана на постоянное погружение в жидкости - хотя материал устойчив к влаге, IP-класс не указан, поэтому не используйте в сырых помещениях без защиты
• Не подходит для проводов сечением более 4 мм2 - попытка вставить больший провод повредит механизм зажима

Примеры использования

• Подключение токоизмерительных трансформаторов в щитах автоматики - через второй зажим выводится сигнал на контроллер
• Монтаж термопар в системах теплового контроля оборудования
• Обеспечение точки доступа для тестирования напряжения в цепях управления станком без отключения питания
• Создание резервных отводов для диагностических приборов в промышленных пультах

Практические советы

• Перед монтажом проверьте сечение провода - лучше всего подходят жилы 0,5–2,5 мм2; 4 мм2 допустимо, но требует максимального усилия затяжки
• Для многожильных проводов всегда используйте опрессованные наконечники - это исключит обрыв отдельных жил
• После монтажа потяните каждый провод - он не должен выходить из зажима
• При групповой установке нескольких колодок оставляйте минимум 5 мм между ними для лучшего теплоотвода
• Артикул yct15-04-k03-004 совместим с другими изделиями серии CTS-DT - можно собирать модульные блоки
