Клемма проходная OptiClip CMC-2,5-TRIPLET 32А 0.2-4 мм² КЭАЗ (Курский электроаппаратный завод) 289829

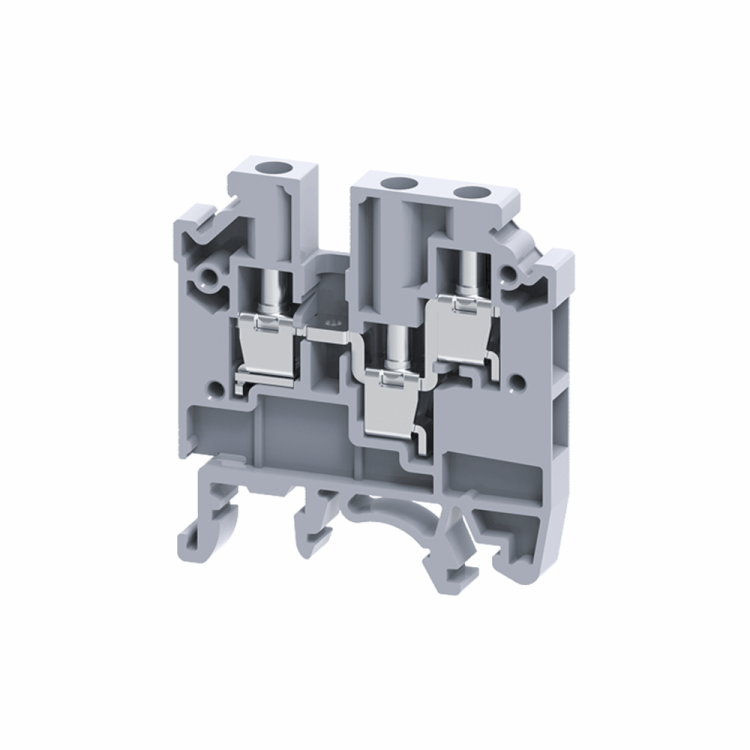

Клемма с тремя контактами винтовая 2,5 кв.мм OptiClip СMC-2,5-TRIPLET-(0,2-4)-I серая - это однорядная винтовая клемма для надёжного соединения нескольких проводов в одном месте, рассчитанная на работу в распределительных щитах и системах автоматизации. Бренд КЭАЗ предлагает эту модель как часть серии OptiClip, где важны компактность, устойчивость к перегрузкам и совместимость с DIN-рейкой.

Назначение и область применения

Клемма с тремя контактами винтовая 2,5 кв.мм OptiClip СMC-2,5-TRIPLET-(0,2-4)-I серая используется для создания электрических соединений между проводниками в распределительных шкафах, щитах управления, системах автоматизации (САУ) и промышленном оборудовании. Подходит для подключения сигнальных, управляющих и слаботочных цепей. Трёхконтактная конструкция позволяет объединить три провода в единой точке - это снижает количество отдельных клемм и экономит место внутри щита.

Технические характеристики

• Количество контактов: 3 - все контакты электрически связаны между собой;
• Диапазон сечений проводов: 0,2–4 мм2 - поддерживает тонкие многожильные и одножильные провода;
• Номинальный ток: 32 А - выдерживает постоянную нагрузку без перегрева;
• Номинальное напряжение: 630 В - безопасно работает в сетях до 630 В переменного и постоянного тока;
• Способ монтажа: фиксация на DIN-рейку 35 мм - стандартный способ крепления в промышленных щитах;
• Тип соединения: винтовой - надёжное механическое зажатие провода;
• Ширина шага: 5 мм - соответствует стандартному шагу клеммных рядов;
• Рабочая температура: от –40 C до +85 C - устойчива к экстремальным условиям;
• Материал корпуса: полиамид PA - высокая прочность, устойчивость к химическим воздействиям и самозатухание;
• Класс горючести: V0 - материал не поддерживает горение;
• Цвет: серый - стандартизированная окраска для удобства визуального различения;
• Позиция подключения: боковая - провода заходят сбоку, что упрощает маршрутизацию кабелей;
• Количество уровней: 1 - одноуровневая конструкция, не требует вертикального многоэтажного монтажа.

Совместимость и монтаж

Клемма с тремя контактами винтовая 2,5 кв.мм OptiClip СMC-2,5-TRIPLET-(0,2-4)-I серая монтируется на стандартную DIN-рейку 35 мм. Для установки достаточно защёлкнуть её в паз рейки - никаких дополнительных креплений не требуется. Монтаж проводов выполняется винтовым зажимом: оголённый конец провода вставляется в гнездо и затягивается отверткой. Усилие затяжки не регулируется - достаточно добиться плотного контакта без перетяга. Провода должны быть зачищены на длину около 8–10 мм. Нельзя использовать провода с жилами больше 4 мм2 - это повредит механизм зажима.

Безопасность и стандарты

Изоляционный корпус выполнен из материала класса горючести V0, что соответствует требованиям IEC 60695-11-10. Клемма прошла испытания на термическую стойкость и электрическую целостность при рабочем напряжении до 630 В. Применение в цепях с AC/DC питанием допускается - устройство не имеет полярности. Отсутствие открытых токоведущих частей после монтажа исключает риск случайного прикосновения.

Преимущества

• Объединяет три провода в одной клемме - снижает число элементов в щите и ускоряет сборку;
• Стандартный шаг 5 мм - легко комбинируется с другими клеммами OptiClip и аналогичными моделями;
• Высокая плотность подключений - идеальна для слаботочных цепей, где много сигналов;
• Устойчивость к широкому диапазону температур - подходит для холодных складов и нагретых помещений;
• Пластиковый корпус с классом V0 - не распространяет пламя, безопасен в случае аварии.

Ограничения применения

• Не предназначен для подключения проводов сечением более 4 мм2 - возможна порча механизма;
• Не рекомендован для силовых цепей выше 32 А - превышение тока вызывает перегрев;
• Запрещено применять в средах с постоянным воздействием масла, растворителей или агрессивных паров - полиамид может потерять прочность;
• Не подходит для частых демонтажей - многократное открывание винтового зажима снижает надёжность контакта;
• Не имеет индикации состояния - нельзя определить обрыв без внешнего тестера.

Примеры использования

• Подключение трёх датчиков температуры к одному входу контроллера в системе автоматизации производства;
• Разветвление сигнального провода от одного выхода PLC на несколько реле;
• Сборка нулевой шины в малогабаритном щите управления насосной станцией;
• Объединение проводов от нескольких кнопок останова в одну группу перед входом в ЭУ.

Практические советы

• Перед монтажом проверьте сечение провода - даже немного превышающее 4 мм2 может не войти или повредить зажим;
• Используйте отвёртку с плоским жалом подходящего размера - слишком крупная головка может не поместиться в ограниченном пространстве щита;
• При подключении многожильных проводов используйте наконечники - они предотвращают заплетание жил и обеспечивают лучший контакт;
• После монтажа потяните каждый провод - он не должен выскальзывать; если даётся - снова затяните винт;
• При использовании в составе длинного ряда клемм - соблюдайте порядок подключения, чтобы не спутать цепи при обслуживании.
