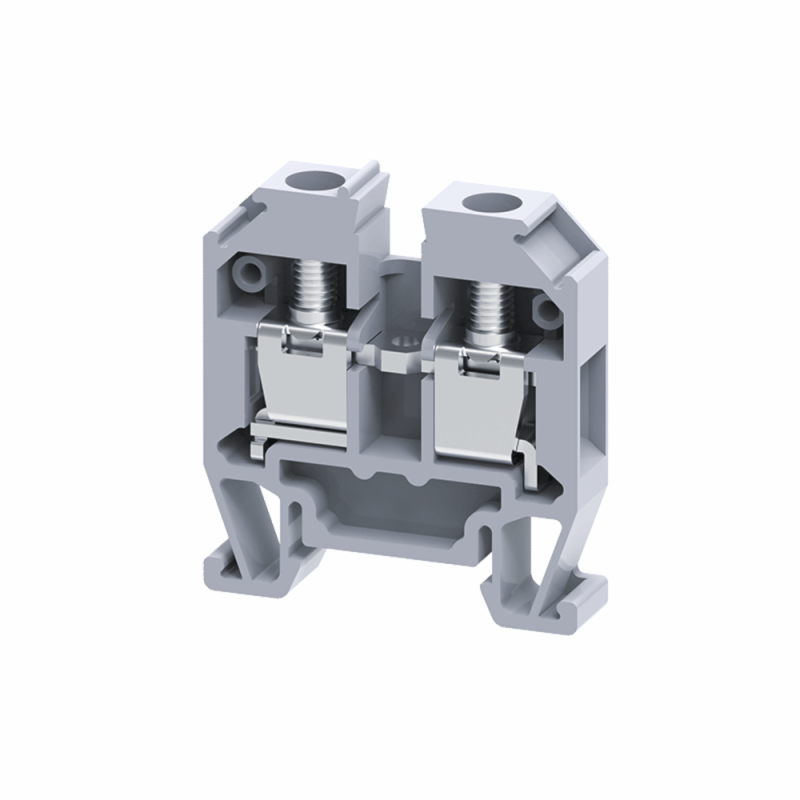

Мини-клемма проходная винтовая OptiClip CMT-4-I-BU-32A-(0.2-4) син. КЭАЗ 331804

Клемма проходная винтовая OptiClip CMT-4-I-BU-32A (0.2-4) синяя от КЭАЗ предназначена для надёжного соединения проводов в распределительных щитах и устройствах управления. Её компактный размер и фиксация винтом делают её удобной для плотной укладки в ограниченном пространстве.

Назначение и область применения

OptiClip CMT-4-I-BU-32A (0.2-4) синяя - это проходная клемма, используемая для передачи тока между двумя точками цепи без разрыва. Подходит для подключения медных проводов сечением от 0,2 до 4 мм2. Применяется в слаботочных и силовых цепях: автоматика, системы управления, освещение, промышленные контроллеры, панели управления.

Технические характеристики

• Номинальный ток: 32 А
• Рабочее напряжение: до 500 В переменного тока
• Сечение провода: 0,2–4 мм2
• Цвет корпуса: синий
• Тип зажима: винтовой
• Материал контакта: медь, покрытая оловом
• Материал корпуса: самозатухающий полиамид (PA66)
• Степень защиты IP20

Совместимость и монтаж

OptiClip CMT-4-I-BU-32A (0.2-4) синяя монтируется на DIN-рейку шириной 35 мм. Установка происходит защёлкиванием - достаточно совместить выступы клеммы с направляющими рейки и нажать до характерного щелчка. Для подключения ослабьте винт, вставьте подготовленный провод (без изоляции на конце 6–8 мм), затем затяните винт моментом около 0,2 Нм. Не перетягивайте - это повредит контактную пластину.

Безопасность и стандарты

KЭАЗ соблюдает требования ГОСТ Р МЭК 60947-7-1 и ГОСТ Р 50030.5.1. Клемма имеет сертификат соответствия и выполнена из материалов, устойчивых к нагреву и горению. IP20 обеспечивает защиту от доступа пальцев и крупных предметов, но не защищает от воды или пыли - не применяйте во влажных или запылённых средах без дополнительной защиты.

Преимущества

• Узкий форм-фактор позволяет размещать много клемм в одном ряду
• Чёткая цветовая маркировка (синий) упрощает идентификацию цепей
• Надёжный винтовой зажим снижает риск ослабления соединения при вибрациях
• Изделие от КЭАЗ - проверенная продукция с длительным сроком службы

Ограничения применения

• Не предназначен для многожильных проводов без наконечников - возможна деформация жил
• Запрещено использовать в условиях повышенной влажности, на улице или в взрывоопасных зонах
• Не рассчитана на провода сечением более 4 мм2 - это вызовет перегрев и выход из строя
• Не подходит для частого демонтажа - многократное закручивание винта снижает надёжность контакта

Примеры использования

• Подключение входных сигналов к ПЛК в шкафу управления
• Разводка питания между модулями реле
• Объединение фазных проводов в распределительной коробке
• Соединение датчиков и исполнительных механизмов в системах автоматизации

Практические советы

• Перед установкой зачистите провод до 6–8 мм - меньше не хватит, больше может выпасть из зажима
• Для многожильных проводов используйте наконечники типа “штырь” или “вилка”, чтобы избежать облома жил
• Проверяйте затяжку винта через 1–2 месяца после первого включения - особенно в условиях вибраций
• При замене клеммы OptiClip CMT-4-I-BU-32A (0.2-4) синяя - сохраняйте тот же тип и цвет: синий указывает на рабочую цепь, а не на заземление
• Не смешивайте эту клемму с другими сериями KЭAZ - даже если они кажутся одинаковыми, внутренние механизмы могут отличаться
