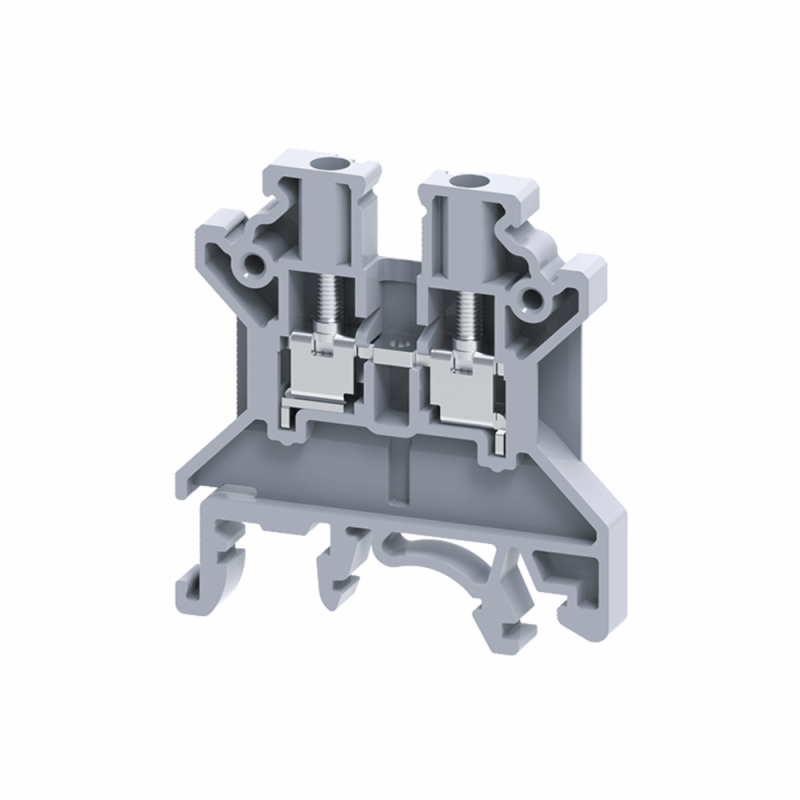

Клемма проходная винтовая OptiClip CTS-2.5-I-24A-(0.2-2.5) красн. КЭАЗ 332717

Клемма проходная винтовая OptiClip CTS-2.5-I-24A-(0.2-2.5) красного цвета - надёжное соединение для проводов сечением до 2,5 мм2, предназначенная для передачи тока без перерыва в цепи. Произведена КЭАЗ, артикул 332717, подходит для сборки распределительных щитов, автоматических систем и промышленного оборудования.

Назначение и область применения

OptiClip CTS-2.5-I-24A-(0.2-2.5) используется там, где требуется постоянное, неотключаемое соединение проводов. Это проходная клемма - она позволяет протянуть провод через неё, не разрывая цепь. Подходит для подключения входящих и выходящих жил в распределительных коробках, шкафах управления, на станциях автоматизации, в системах освещения и контроля.

Технические характеристики

• Номинальное сечение провода: 0,2–2,5 мм2 - поддерживает одножильные и многожильные провода в этом диапазоне;
• Номинальный ток: 24 А - максимальный допустимый ток при нормальных условиях;
• Цвет корпуса: красный - визуальное отличие фазных или нагрузочных цепей;
• Материал контакта: медный сплав с никелевым покрытием - устойчив к окислению и обеспечивает низкое переходное сопротивление;
• Материал корпуса: самозатухающий полиамид PA66 - выдерживает температуру до +120 C;
• Зажимной механизм: винтовой - требует отвертки для затяжки, обеспечивает прочную фиксацию.

Совместимость и монтаж

OptiClip CTS-2.5-I-24A-(0.2-2.5) монтируется на DIN-рейку шириной 35 мм. Установка происходит защёлкиванием - достаточно совместить крепления и плотно нажать до характерного щелчка. Для подключения:

• Очистите изолированный конец провода от изоляции на 8–10 мм;
• Разведите зажимной винт, вставьте провод в гнездо до упора;
• Затяните винт отвёрткой - усилие должно быть достаточным, чтобы провод не болтался, но не переусердствуйте, чтобы не повредить жилу.

Не используйте кабели сечением более 2,5 мм2 - это вызовет перегрев и риск отгорания контакта.

Преимущества

• Удобство проходного исполнения - не нужно отрезать и пересплетать провода при подключении последовательных участков цепи;
• Высокая механическая прочность корпуса - выдерживает вибрацию и удары в промышленной среде;
• Стандартный шаг крепления - совместим с большинством DIN-реек в России и Европе;
• Яркий красный цвет - ускоряет идентификацию фазных цепей при обслуживании.

Ограничения применения

• Не предназначена для переменного тока выше 24 А - превышение может привести к оплавлению изоляции;
• Не рекомендована для работы в условиях постоянной влаги или пыли без защиты - не имеет IP-защиты;
• Не подходит для алюминиевых проводов - контакт рассчитан исключительно на медь;
• Не следует использовать в цепях с частыми включениями/выключениями - для этого лучше применять коммутационные устройства.

Примеры использования

• Подключение входящего и выходящего фазного провода в распределительном щите;
• Соединение цепей питания датчиков в автоматической линии;
• Передача сигнала между модулями контроллеров в пульте управления;
• Объединение нескольких светильников в одной группе освещения.

Практические советы

• Проверяйте плотность затяжки винта после установки - слабый контакт вызывает нагрев;
• Используйте только отвёртку с подходящим наконечником - некорректный инструмент может повредить резьбу;
• При работе с многожильными проводами - предварительно пропаяйте или используйте наконечники НШВИ для лучшего контакта;
• При замене клеммы OptiClip CTS-2.5-I-24A-(0.2-2.5) - всегда отключайте питание и проверяйте отсутствие напряжения тестером.
