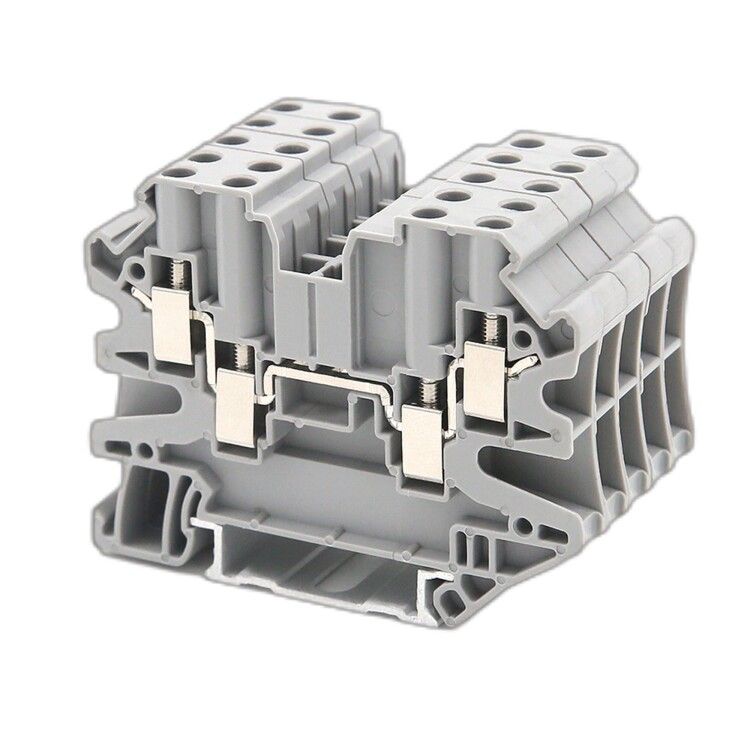

Клемма проходная , винтовой зажим, 4 точки подключения, 2.5 кв.мм, серая - TUR-2.5-QUATTRO ДКС

Клемма проходная DKC (ДКС) артикул tur-2.5-quattro — надёжное решение для последовательного соединения четырёх проводников на DIN-рейке. Подходит для распределительных щитов, автоматизации и управления оборудованием, где требуется компактное и безопасное соединение с возможностью установки перемычек.

Назначение и область применения

Эта проходная клемма используется для создания непрерывной цепи между несколькими проводниками одного уровня. Четыре точки подключения позволяют легко передавать сигнал или питание от одного устройства к другому без разрывов. Применяется в силовых и слаботочных цепях: в PLC-панелях, системах освещения, конвейерах, насосных станциях и других объектах с жёсткими требованиями к надёжности соединений.

Технические характеристики

• Тип соединения: винтовой зажим — обеспечивает прочную фиксацию провода без повреждения жилы
• Количество контактов: 4 — позволяет подключить четыре провода в одной точке
• Диапазон сечений проводов: 0,14–4 мм² — совместим с большинством медных и многожильных проводов
• Номинальный ток: 24 А — рассчитана на длительную работу при нагрузках до этого значения
• Номинальное напряжение: 1000 В — подходит для сетей переменного и постоянного тока до 1 кВ
• Способ монтажа: крепление на DIN-рейку 35 мм — стандартная система для промышленных шкафов
• Рабочая температура: от –40 °C до +105 °C — устойчивость к экстремальным условиям, включая холодные помещения и нагреваемые зоны
• Ширина: 5,2 мм, высота: 47,5 мм — компактный форм-фактор, экономит место на рейке
• Материал корпуса: термопласт PA 6.6 — прочный, химически стойкий, не выделяет токсины при перегреве
• Класс воспламеняемости: V0 (UL-94) — самозагасающий материал, снижает риск распространения пламени
• Цвет: серый — стандартизированная окраска для удобства визуального различения
• Позиция подключения: сбоку — провода заходят параллельно, что упрощает сборку и обслуживание
• Поддержка замыкающих пластин: да — можно использовать переходные перемычки для связи соседних клемм

Совместимость и монтаж

Клемма tur-2.5-quattro устанавливается на стандартную DIN-рейку 35 мм без инструментов — просто защёлкивается. Для подключения используйте отвертку с плоским жалом. Убедитесь, что сечение провода соответствует диапазону 0,14–4 мм². Перед затяжкой винта удалите изоляцию на 8–10 мм, чтобы избежать плохого контакта. Клемма имеет два канала для вставных перемычек — они совместимы с оригинальными и сторонними перемычками того же шага (5,2 мм). Не применяйте перемычки с большим сечением — это может деформировать контактную группу.

Безопасность и стандарты

Изделие соответствует требованиям безопасности по классу горючести V0 (UL-94), что гарантирует самоугасание при возгорании. Номинальное напряжение 1000 В и рабочий ток 24 А обеспечивают соответствие нормам IEC 60947-7-1. Материал корпуса PA 6.6 устойчив к воздействию масел, растворителей и механическим нагрузкам. Сертификаты производителя DKC доступны на официальном сайте.

Преимущества

• Удобство сборки: все четыре контакта расположены в одном модуле — меньше времени на монтаж
• Стабильность соединения: винтовой зажим предотвращает ослабление даже при вибрациях
• Можно комбинировать с другими клеммами серии Nuputuk — единая система для всей системы управления
• Замыкающие пластины поддерживаются — не требуют пайки или сварки для связки цепей
• Высокая термостойкость — работает в условиях повышенной температуры рядом с преобразователями частоты

Ограничения применения

• Не предназначен для многожильных проводов без наконечников — рекомендуется применять кабельные наконечники при сечении более 2,5 мм² для лучшего контакта
• Не допускается использование с алюминиевыми проводами — материал зажима не адаптирован под оксидирование алюминия
• Не следует перегружать током выше 24 А — даже кратковременные пики могут вызвать перегрев и выход из строя
• Не монтируйте в местах с постоянным попаданием воды — хотя IP-класс не указан, корпус не герметичен

Примеры использования

• Распределение питания от автомата к трём датчикам и реле в панели управления
• Передача сигнала от энкодера через несколько уровней платы в системе автоматизации
• Объединение нулевых проводов в распределительном щите с использованием перемычек
• Связка нескольких устройств в цепи контроля температуры на производстве

Практические советы

• При работе с проводами 0,14–0,5 мм² используйте наконечники — так легче добиться плотного контакта
• Проверяйте затяжку винтов после первых 24 часов работы — при тепловом расширении контакт может немного ослабнуть
• Для быстрого тестирования целостности цепи используйте мультиметр на режиме прозвона — проверьте каждый контакт с соседним
• Если нужна гибкая связка между несколькими клеммами — выбирайте заводские перемычки DKC, а не самодельные
• Храните клемму в сухом месте — влага может спровоцировать коррозию контактов при долгом хранении
