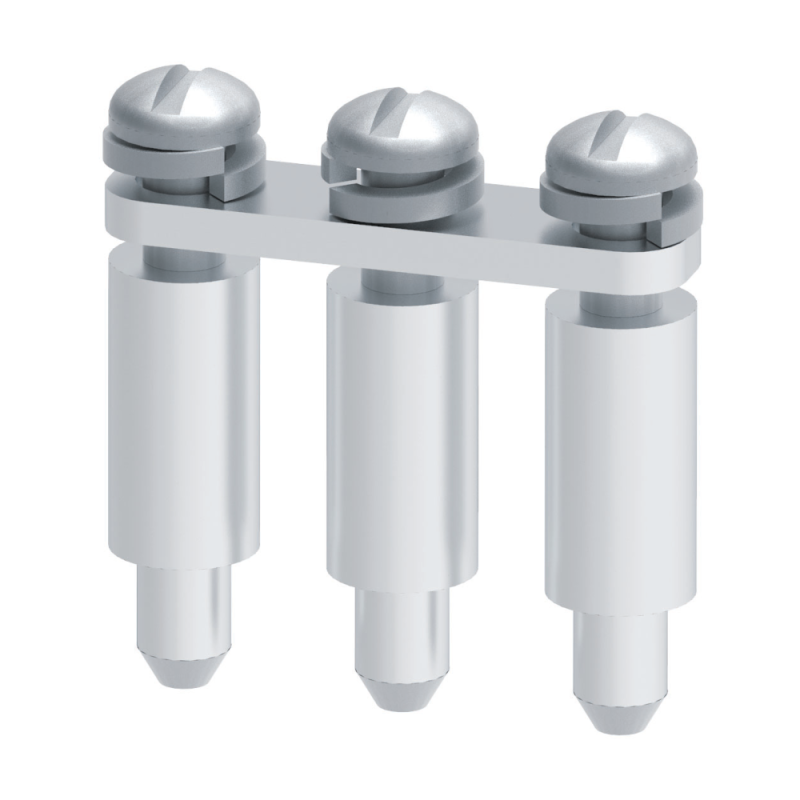

Перемычка винтовая OptiClip СА721/3 для клемм CTS-2,5, 24А, 800В КЭАЗ 332733

Перемычка винтовая OptiClip СА721/3 для клемм CTS-2,5 - это готовое решение для надёжного электрического соединения трёх клемм в одной цепи. Применяется в распределительных щитах, автоматических выключателях и других устройствах на базе клемм CTS-2,5 от КЭАЗ.

Назначение и область применения

Перемычка винтовая OptiClip СА721/3 для клемм CTS-2,5 предназначена для создания последовательного электрического соединения между тремя соседними клеммами типа CTS-2,5. Используется там, где требуется равномерное распределение тока между несколькими точками без использования отдельных проводов. Подходит для сборки силовых цепей в щитах управления, системах автоматизации и распределительных устройствах.

Технические характеристики

• Тип изделия: винтовая перемычка
• Количество полюсов: 3
• Тип соединения: винтовой
• Номинальный ток: 24 А
• Номинальное напряжение: 800 В
• Способ монтажа: винтовой - фиксируется через встроенные винты в отверстия клемм CTS-2,5
• Размер модуля: не имеет габаритной единицы (не занимает место по ширине модульной сетки)

Совместимость и монтаж

Перемычка винтовая OptiClip СА721/3 для клемм CTS-2,5 совместима исключительно с клеммами серии CTS-2,5 производства КЭАЗ. Устанавливается путём вставления винтов в центральные отверстия трёх смежных клемм и затяжки до упора. Не требует дополнительных инструментов - достаточно отвёртки с плоским жалом. Монтаж выполняется после установки клемм на DIN-рейку. Нельзя использовать с другими типами клемм - даже аналогичными по размеру, так как форма и расположение отверстий отличаются.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования низкого напряжения. Номинальные значения тока и напряжения обеспечивают безопасную работу в условиях промышленного применения. Конструкция предотвращает случайное ослабление контакта при вибрации благодаря механической фиксации винтами.

Преимущества

• Устраняет необходимость вручную прокладывать медные перемычки - снижает время монтажа и риск ошибок
• Готовый компонент обеспечивает одинаковое качество всех трёх соединений
• Металлическая шина и винты выполнены из высокопроводящего материала с антикоррозийным покрытием
• Не требует дополнительной изоляции - корпус перемычки не выступает за уровень клемм

Ограничения применения

• Подходит только для клемм CTS-2,5 - не работает с CTS-1,5, CTS-4 или другими сериями
• Не предназначен для переменного тока выше 800 В или постоянного тока свыше 24 А
• Запрещено применять в средах с повышенной вибрацией без дополнительной фиксации щита
• Не рекомендуется для частого демонтажа - многократная затяжка винтов может повредить резьбу в клеммах

Примеры использования

• Объединение трёх выходов автоматического выключателя в одном ряду
• Создание общей шины питания для нескольких устройств в распределительном щите
• Подключение трёх датчиков к одному входу контроллера через клеммник CTS-2,5
• Сборка цепей управления в станках, конвейерах и системах HVAC

Практические советы

• Перед установкой проверьте, что все три клеммы находятся на одной DIN-рейке и точно выровнены
• Затягивайте винты перемычки усилием 0,4–0,5 Нм - перетяжка может повредить пластиковую основу клеммы
• При использовании в щитах с большим числом перемычек - учитывайте тепловыделение; не располагайте более четырёх таких перемычек рядом без зазора
• Для замены используйте оригинальную перемычку OptiClip СА721/3 - аналоги могут иметь другую форму контактных поверхностей
• Артикул 332733 - это единственная версия для 3 полюсов; для 2 или 4 полюсов нужны другие модели
