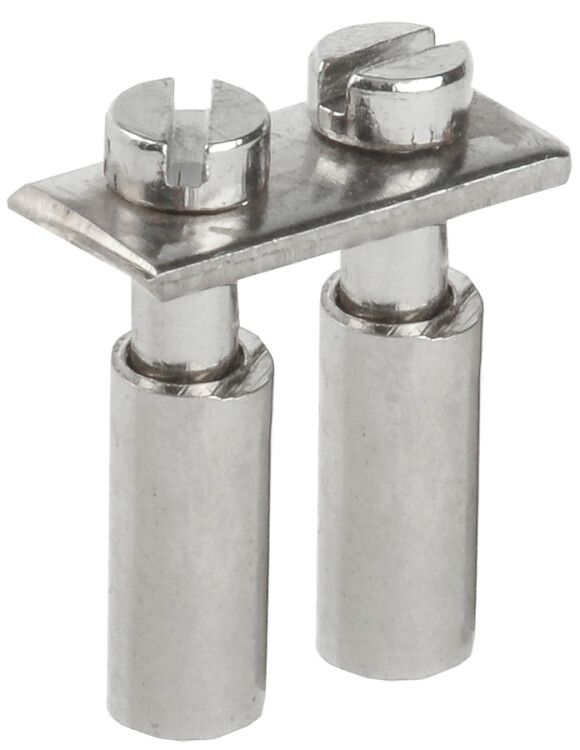

Перемычка центральная для КВИ-6мм2 2PIN | YZN30Q-006-2P IEK

Перемычка центральная для клеммной колодки КВИ-6 мм2 2PIN от IEK предназначена для надёжного электрического соединения соседних клемм в винтовых клеммных колодках. Артикул yzn30q-006-2p обеспечивает простую и безопасную коммутацию в распределительных щитах, где требуется передача тока между двумя контактными группами.

Назначение и область применения

Перемычка центральная для клеммной колодки КВИ-6 мм2 2PIN используется для создания параллельных электрических соединений между двумя соседними клеммами винтового типа на клеммных колодках серии КВИ. Применяется в распределительных щитах, автоматических выключателях, контакторах и других устройствах, где необходимо равномерно распределить ток между несколькими точками без прокладки отдельных проводов.

Технические характеристики

• Номинальный ток: 50 А - способна пропускать постоянный и переменный ток до этого значения без перегрева;
• Номинальное напряжение: 800 В - рассчитана на работу в сетях до 800 В переменного или постоянного тока;
• Количество перемычек: 2 - соединяет ровно две клеммы, образуя один участок цепи;
• Способ монтажа: винтовой - устанавливается путём затяжки винта в предварительно подготовленный паз токоведущей пластины;
• Сечение провода: 6 мм2 - совместима с клеммами КВИ, предназначенными для зажима проводов именно такого сечения;
• Материал: сталь с покрытием - обеспечивает прочность и хорошую проводимость при минимальном сопротивлении контакта.

Совместимость и монтаж

Перемычка центральная для клеммной колодки КВИ-6 мм2 2PIN совместима исключительно с клеммными колодками серии КВИ, имеющими специальные пазы для установки гребёнок. Монтаж выполняется следующим образом:

• Убедитесь, что клемма освобождена от проводов и винты ослаблены;
• Вставьте перемычку в центральный паз токоведущей пластины так, чтобы её винт точно совпал с резьбой;
• Затяните винт отверткой до упора - не переусердствуйте, чтобы не повредить резьбу;
• Проверьте плотность фиксации: перемычка не должна болтаться и должна находиться строго горизонтально.

Не используйте эту перемычку с другими сериями клемм (например, WAGO, Phoenix Contact) - они имеют другую форму пазов и шаг расположения.

Безопасность и стандарты

Перемычка центральная для клеммной колодки КВИ-6 мм2 2PIN выполнена в соответствии с требованиями к безопасности для электроустановок низкого напряжения. Соответствует нормам ГОСТ Р 50030.5.1 и IEC 60947-7-1 для компонентов распределительных устройств. Напряжение 800 В позволяет применять её в промышленных системах, включая системы управления и силовые цепи.

Преимущества

• Уменьшает количество внешних проводов - снижает риск ошибок при монтаже и улучшает аккуратность сборки;
• Обеспечивает однородное распределение тока между клеммами - минимизирует нагрев и потери энергии;
• Стальной корпус с качественным покрытием - долговечен, устойчив к окислению и механическим нагрузкам;
• Простота установки - не требует дополнительных инструментов кроме обычной отвёртки.

Ограничения применения

• Подходит только для клеммных колодок КВИ с сечением 6 мм2 - несовместима с моделями на 10 мм2 или 16 мм2;
• Работает только в двухпозиционных соединениях - нельзя использовать для трёх или более клемм; для этого нужны другие варианты (3PIN или 10PIN);
• Не рекомендовано применение в условиях постоянной вибрации без дополнительной фиксации - возможен самопроизвольный откручивание винта;
• Не предназначена для работы во взрывоопасных средах - не имеет соответствующего взрывозащитного исполнения.

Примеры использования

• Создание общей шины питания для нескольких автоматических выключателей в одном ряду щита;
• Соединение входных и выходных клемм одного контактора с несколькими потребителями;
• Формирование цепи управления в пультах управления станков, конвейеров и насосных станций;
• Распределение фазы L1 между несколькими клеммами в распределительной коробке.

Практические советы

• Перед установкой проверьте, что все клеммы, которые будут соединяться, находятся на одной линии - иначе перемычка не войдёт;
• Не используйте перемычку, если винт в клемме уже был перетянут ранее - резьба могла деформироваться;
• При замене старой перемычки всегда отключайте питание - даже если кажется, что цепь “выключена”;
• Артикул yzn30q-006-2p - это именно 2PIN версия. Для трёх клемм выбирайте 3PIN аналог, для четырёх - 4PIN, и т.д.;
• Храните запасные перемычки в сухом месте - влага может вызвать коррозию контактов, особенно в промышленных помещениях.
