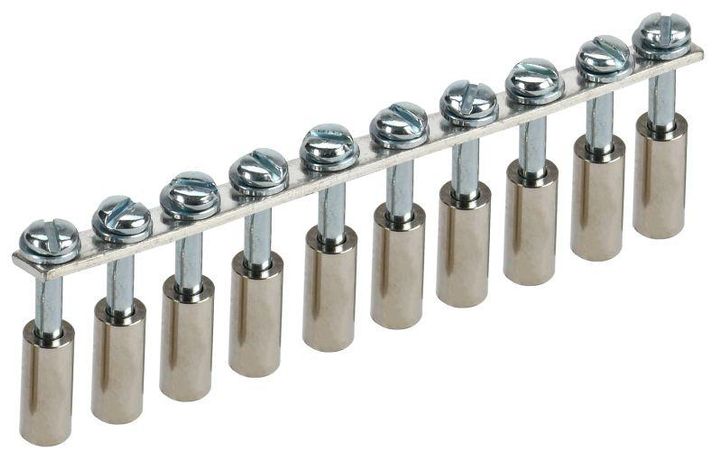

Перемычка ARMAFIX для CTS 6кв.мм 10PIN в сборе IEK YCT10-00-K03-006-A-10P

Перемычка в сборе для клеммных блоков CTS 6 мм2 10PIN от IEK предназначена для надёжного электрического соединения нескольких клемм в одном ряду. Это готовое решение с двумя винтовыми контактами, которое ускоряет монтаж и снижает риск ошибок при подключении силовых цепей до 41 А.

Назначение и область применения

Перемычка в сборе для клеммных блоков CTS 6 мм2 10PIN используется для создания поперечных соединений между соседними клеммами в клеммных блоках серии CTS. Подходит для распределительных щитов, автоматических выключателей, контакторов и других устройств, где требуется равномерное распределение тока между несколькими точками. Применяется в промышленном оборудовании, системах управления и энергетике.

Технические характеристики

• Сечение провода: 6 мм2 - совместима с медными проводниками этого сечения;
• Номинальный ток: 41 А - способна безопасно передавать ток до этого значения при нормальных условиях;
• Номинальное напряжение: 1000 В - рассчитана на работу в сетях переменного и постоянного тока до 1000 В;
• Количество перемычек: 2 - содержит два отдельных токоведущих элемента, каждый с собственным винтом;
• Способ монтажа: винтовой - фиксация осуществляется затяжкой винтов в клеммах;
• Количество полюсов: 10 - обеспечивает соединение десяти последовательных клемм;
• Срок службы: 20 лет - гарантирует долговременную надёжность при правильной эксплуатации.

Совместимость и монтаж

Перемычка в сборе для клеммных блоков CTS 6 мм2 10PIN совместима исключительно с клеммными блоками серии CTS от IEK. Для установки необходимо:

• Убедиться, что клеммы имеют стандартные отверстия диаметром, соответствующие винтам перемычки;
• Закрутить винты перемычки до упора - недостаточная затяжка вызывает нагрев, перегрузка - повреждение;
• Не использовать с другими сериями клемм (например, CTE, CTB), так как габариты и шаг клемм отличаются;
• Монтировать только при отключенном питании - высокий рабочий ток требует соблюдения мер безопасности.

Безопасность и стандарты

Перемычка в сборе для клеммных блоков CTS 6 мм2 10PIN изготовлена в соответствии с требованиями ГОСТ Р МЭК 60947-7-1 и имеет исполнение для промышленного применения. Конструкция защищена от случайного прикосновения к токоведущим частям при установленной клемме. Нагрев при номинальном токе находится в пределах допустимых значений.

Преимущества

• Готовое изделие - не требует самостоятельной сборки, экономит время на монтаже;
• Стандартная форма - легко заменяется при необходимости ремонта или модификации;
• Высокая механическая прочность - винты и шина выполнены из меди с никелированным покрытием для устойчивости к окислению;
• Долгий срок службы - 20 лет работы без потери характеристик при соблюдении условий эксплуатации.

Ограничения применения

• Не применяется в цепях с импульсным током выше 41 А - возможен перегрев и выход из строя;
• Не рекомендовано использование в средах с повышенной коррозионной активностью (например, химические производства) без дополнительной защиты;
• Не подходит для многожильных проводов с жесткими концами - требуется подготовка провода по стандарту (обжим или опрессовка);
• Не предназначен для частого демонтажа - многократная затяжка/ослабление винтов снижает контактную надёжность.

Примеры использования

• Подключение трёхфазного двигателя через клеммный блок - все три фазы соединяются параллельно через одну перемычку;
• Распределение питания от одного автомата на несколько нагрузок в щите - каждая клемма получает одинаковый потенциал;
• Объединение входных клемм в системах автоматизации - позволяет уменьшить количество внешних проводов;
• Создание шины заземления в распределительных устройствах - при использовании подходящих клемм.

Практические советы

• Выбирая перемычку, проверьте количество клемм в вашем блоке - 10-полюсная модель подходит только для блоков с 10 местами;
• При монтаже используйте отвертку с регулируемым моментом - переусиливать винты нельзя;
• Для удобства обслуживания можно комбинировать эту перемычку с однополюсными переходниками - так проще тестировать участки цепи;
• Артикул yct10-00-k03-006-a-10p - запомните его для заказа запасных частей; аналогичные модели с меньшим числом полюсов (2, 3, 4) также есть в ассортименте IEK.
