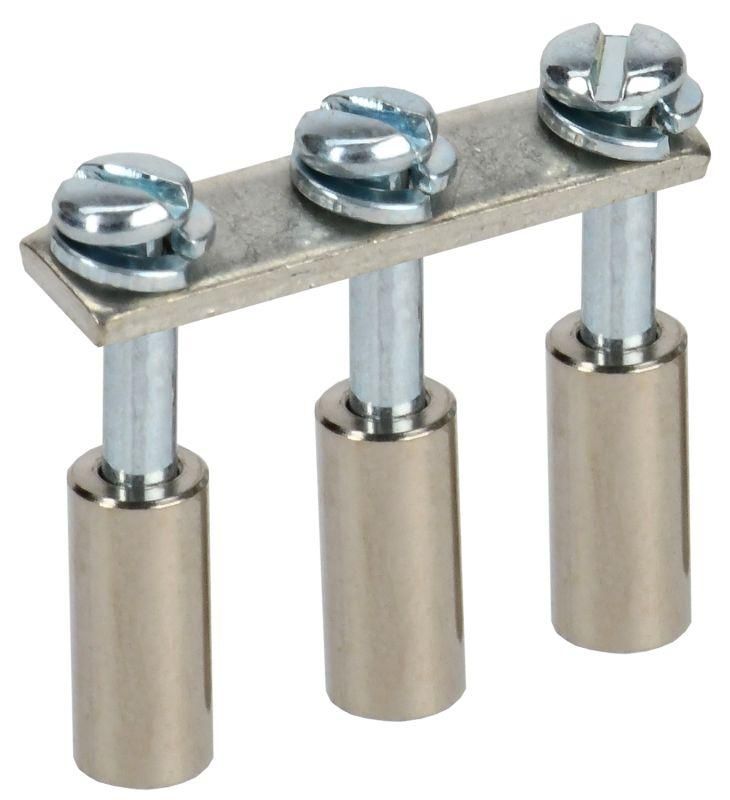

Перемычка ARMAFIX для CTS 10кв.мм 3PIN в сборе IEK YCT10-00-K03-010-A-3P

Перемычка в сборе для клеммных блоков CTS 10 мм2 3PIN от IEK - готовое соединительное устройство для надёжного электрического соединения между соседними клеммами в распределительных щитах. Артикул yct10-00-k03-010-a-3p предназначен для монтажа в клеммных блоках сечением 10 мм2, обеспечивает передачу тока до 57 А и рассчитана на срок службы 20 лет.

Назначение и область применения

Перемычка в сборе для клеммных блоков CTS 10 мм2 3PIN используется для создания последовательных соединений между тремя соседними клеммами в клеммных блоках серии CTS. Применяется в силовых цепях постоянного и переменного тока - например, в щитах автоматизации, промышленном оборудовании, системах управления и распределении электроэнергии. Подходит для установки в условиях повышенной нагрузки благодаря высокой плотности тока и устойчивости к нагреву.

Технические характеристики

• Сечение провода: 10 мм2 - совместимо с кабелями и жилами этого сечения;
• Номинальный ток: 57 А - максимальный допустимый ток при нормальных условиях эксплуатации;
• Номинальное напряжение: 1000 В - работает в сетях до 1 кВ переменного и постоянного тока;
• Количество полюсов: 3 - соединяет три клеммы подряд;
• Способ монтажа: втычной - фиксируется путём вставки в клемму без дополнительных инструментов;
• Количество перемычек в комплекте: 2 - две одинаковые перемычки в одной упаковке;
• Срок службы: 20 лет - гарантирует долговременную работоспособность при соблюдении условий эксплуатации.

Совместимость и монтаж

Перемычка в сборе для клеммных блоков CTS 10 мм2 3PIN совместима исключительно с клеммными блоками серии CTS от IEK, имеющими круглое отверстие диаметром, соответствующим втулкам перемычки. Монтаж выполняется просто: перемычка вводится в клемму до упора, затем затягивается встроенный винт - он зажимает токоведущую часть внутри клеммы. Убедитесь, что клемма имеет именно втычную конструкцию, а не болтовую. Нельзя использовать с другими сериями клемм, даже если они имеют аналогичное сечение - форма контактов отличается.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования низкого напряжения. Конструкция выполнена из медных сплавов с антикоррозийным покрытием, обеспечивающим устойчивость к окислению. Все материалы соответствуют ГОСТ Р 50030.5.1 и IEC 60947-7-1. Напряжение 1000 В позволяет применять перемычку в промышленных системах, где требуется повышенная безопасность изоляции.

Преимущества

• Готовое решение - не требует самостоятельной сборки, снижает риск ошибок при монтаже;
• Высокая надёжность соединения - винтовой контакт минимизирует переходное сопротивление;
• Стандартная комплектация - два экземпляра в упаковке позволяют заменить или смонтировать сразу несколько точек;
• Долгий срок службы - 20 лет работы без обслуживания при правильной установке.

Ограничения применения

• Не предназначена для частых демонтажей - многократное извлечение и вставка может повредить внутренние контакты;
• Не подходит для мобильных или вибрационных систем без дополнительной фиксации - возможна потеря контакта;
• Работает только с клеммами CTS 10 мм2; не совместима с клеммами других производителей или серий (например, Wago, Phoenix Contact);
• Запрещено использование в средах с агрессивными химическими веществами или паром - материал не защищён от коррозии в таких условиях.

Примеры использования

• Подключение трёх фаз в распределительном щите промышленного станка;
• Объединение выходов автоматических выключателей в одном ряду;
• Создание общей шины питания для нескольких потребителей в щите освещения;
• Монтаж в системах управления насосами, конвейерами, вентиляцией с использованием клеммных блоков CTS.

Практические советы

• Перед монтажом проверьте, чтобы клемма была полностью свободна и не имела следов перегрева - это предотвращает плохой контакт;
• Затягивайте винт перемычки усилием, указанным в документации CTS - переусилие может повредить резьбу;
• Артикул yct10-00-k03-010-a-3p содержит две перемычки - используйте вторую как запасную или для монтажа в другом месте;
• Если нужна перемычка на 2 или 4 полюса - выбирайте другие артикулы серии CTS, так как эта модель только 3PIN;
• При групповой установке нескольких перемычек - располагайте их равномерно, чтобы не перегружать одну сторону клеммного блока.
