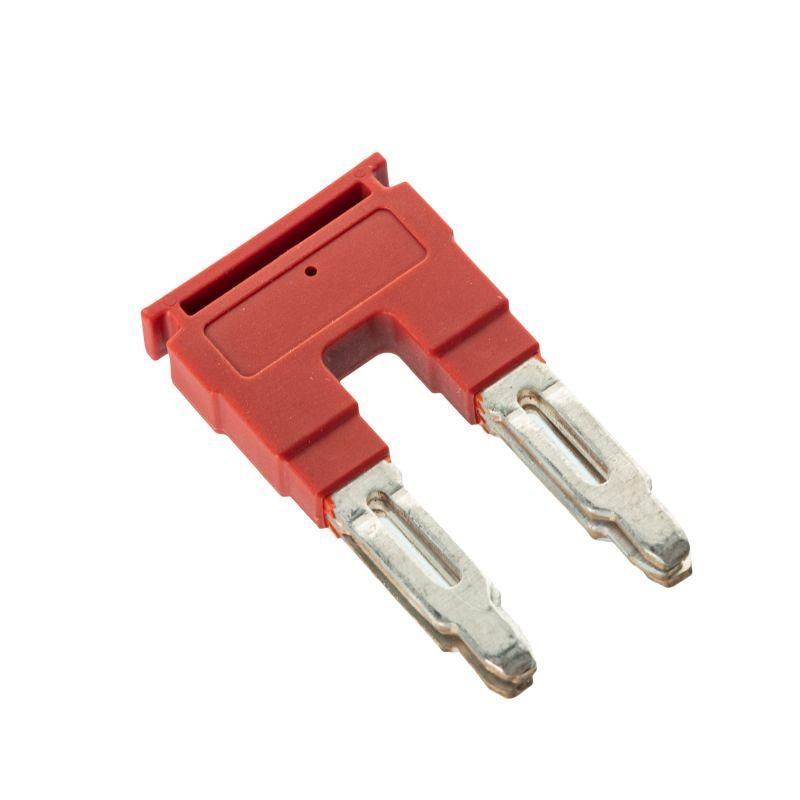

Перемычка вставная для клеммы на 10 кв.мм, 2-х полюсная - SBF-2-10 ДКС

Перемычка вставная для клемм 10 кв.мм, 2-х полюсная DKC, Nuputuk (артикул sbf-2-10) обеспечивает быстрое соединение между двумя клеммами в распределительных устройствах, исключая необходимость прокладки провода. Подходит для систем с рабочими токами до 57 А и напряжением до 1000 В.

Назначение и область применения

Перемычка вставная для клемм 10 кв.мм, 2-х полюсная DKC, Nuputuk используется для создания электрического контакта между соседними клеммами в коммутационных аппаратах. Применяется в щитах автоматики, силовых панелях, контроллерах и других устройствах, где требуется надёжное и компактное соединение. Особенно удобна при сборке многоканальных цепей - заменяет два отдельных провода одним элементом.

Технические характеристики

• Способ монтажа: втычной - устанавливается вручную без инструментов
• Тип: вставная - фиксируется в клеммах за счёт механического зажима
• Количество полюсов: 2 - соединяет две точки с шагом 10,2 мм
• Номинальный ток: 57 А - выдерживает нагрузки до этого значения без перегрева
• Номинальное напряжение: 1000 В - рассчитана на работу в высоковольтных сетях
• Сечение провода: 10 мм2 - совместима с клеммами, предназначенными для проводов такого сечения
• Размер модуля: 17,8 мм - ширина одного блока, соответствует стандартному шагу DIN-рейки
• Изоляция: да - корпус изолирован, предотвращает случайные замыкания
• Цвет: красный - визуально отличаемый цвет для быстрой идентификации

Совместимость и монтаж

Перемычка вставная для клемм 10 кв.мм, 2-х полюсная DKC, Nuputuk совместима с большинством винтовых и push-in клемм, имеющих шаг 10,2 мм и подходящий зажим для провода 10 мм2. Установка выполняется просто: вставьте перемычку в нужные клеммы до характерного щелчка. Не требует затяжки винтов. Для демонтажа используйте плоскую отвертку - подденьте фиксатор и вытяните элемент.

Безопасность и стандарты

Изоляция корпуса соответствует требованиям безопасности при работе под напряжением. Конструкция исключает доступ к токоведущим частям при установленном состоянии. Напряжение 1000 В позволяет использовать перемычку в промышленных установках, однако не рекомендуется применять её в условиях повышенной влажности или открытых площадках без защиты IP-корпуса.

Преимущества

• Экономит время при сборке - вместо двух проводов одна перемычка
• Уменьшает риск ошибок - меньше точек соединения, меньше путаницы
• Стабильный контакт - металлический сердечник плотно прилегает к клемме, снижает переходное сопротивление
• Легко проверить визуально - яркий красный цвет выделяет перемычку среди других элементов
• Не требует инструментов - можно установить даже при ограниченном доступе

Ограничения применения

• Подходит только для клемм с шагом 10,2 мм - не работает с другими стандартами (например, 5 мм или 15 мм)
• Максимальное сечение - 10 мм2; нельзя использовать с более толстыми проводами
• Не предназначена для частой перестановки - многократное извлечение может повредить фиксаторы
• Не имеет степени защиты IP - применяется только внутри закрытых щитов
• Не подходит для переменного тока выше 1000 В или постоянного тока свыше 1500 В

Примеры использования

• Объединение входных фаз в автоматических выключателях
• Создание параллельных цепей в термореле или контакторах
• Замыкание сигналов управления в PLC-панелях
• Сборка групповых клеммных блоков на DIN-рейке
• Формирование цепей питания для нескольких устройств от одного источника

Практические советы

• Перед установкой убедитесь, что клеммы не находятся под напряжением
• Проверьте соответствие сечения провода - если клемма рассчитана на 10 мм2, перемычка подойдёт идеально
• При использовании в плотных щитах учитывайте габариты: 17,8 мм занимает место на рейке - не допускайте перекрытия смежных элементов
• Для обслуживания отключайте питание и фиксируйте перемычку перед извлечением - она легко выпадает при слабом усилии
• Храните в оригинальной упаковке - так сохранится целостность фиксаторов
