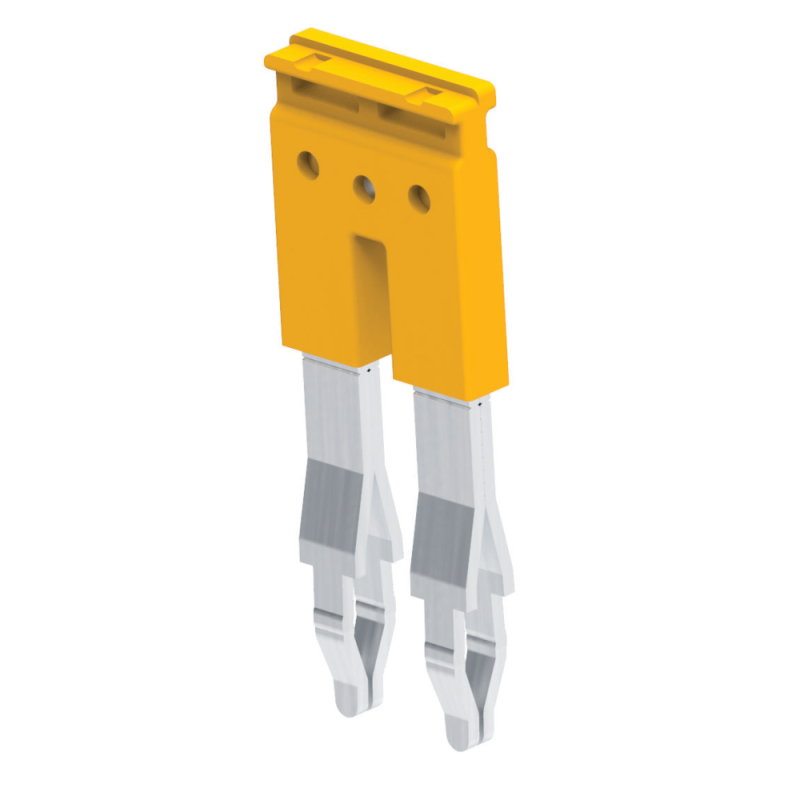

Перемычка гребенчатая 2 полюса OptiClip JX10 для пруж. клемм сечением 10 кв.мм - 289745 КЭАЗ

Перемычка гребенчатая 2 полюса для пружинных клемм сечением 10 кв.мм OptiClip JX10 — это надёжное решение для быстрого и безопасного соединения нескольких пружинных клемм в распределительном щите. Бренд КЭАЗ Optima предлагает эту модель как часть серии OptiClip, предназначенную для компактных и удобных монтажных решений в автоматике и силовой электронике.

Назначение и область применения

Перемычка гребенчатая 2 полюса для пружинных клемм сечением 10 кв.мм OptiClip JX10 используется для создания параллельных соединений между двумя соседними клеммами на DIN-рейке. Применяется в распределительных щитах, где требуется равномерная передача тока между несколькими устройствами — например, автоматическими выключателями, УЗО или реле. Подходит для систем управления, освещения, насосов и малых станков.

Технические характеристики

• Тип изделия: Перемычка гребенчатая
• Количество полюсов: 2
• Сечение провода: 10 кв.мм
• Номинальный ток: 57 А
• Материал: медь с оловянным покрытием
• Способ монтажа: втычной — фиксируется путём вставки в пружинные клеммы
• Размер модуля: 0 мм — не занимает место на DIN-рейке, монтируется прямо в клеммы

Совместимость и монтаж

Перемычка гребенчатая 2 полюса для пружинных клемм сечением 10 кв.мм OptiClip JX10 совместима исключительно с пружинными клеммами серии OptiClip от КЭАЗ. Для установки достаточно вставить её в два смежных клеммных разъёма до характерного щелчка. Нет необходимости использовать инструмент — монтаж выполняется рукой. Отдельные полюса можно аккуратно удалить, чтобы получить однополюсную перемычку или избежать подключения лишних точек.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажных компонентов, применяемых в промышленных и коммунальных сетях. Медная основа с оловянным покрытием обеспечивает устойчивость к окислению и снижает переходное сопротивление. Работает в температурном диапазоне, предусмотренном для клемм OptiClip — от -25°C до +70°C.

Преимущества

• Ускоряет сборку щита — заменяет несколько отдельных проводов одним элементом
• Снижает риск ошибочного подключения благодаря жёсткой конструкции
• Оловянное покрытие защищает от коррозии и продлевает срок службы
• Возможность удаления полюсов позволяет адаптировать перемычку под нужное количество клемм
• Не требует затяжки винтов — экономит время при обслуживании

Ограничения применения

• Подходит только для клемм OptiClip — не работает с другими типами клемм (винтовыми, WAGO, etc.)
• Не предназначена для переменного тока выше 57 А — превышение нагрузки вызывает перегрев
• Не рекомендуется использовать в условиях постоянной вибрации без дополнительной фиксации
• При удалении полюсов возможна потеря герметичности контакта — не применяйте в сырых средах без защиты

Примеры использования

• Объединение двух автоматических выключателей в одной фазе
• Подключение нескольких УЗО к одному входному проводу
• Создание шины питания для группы реле в пульте управления
• Сборка распределительного щита для системы освещения в цеху

Практические советы

• Проверьте, что клеммы, куда вы вставляете Перемычку гребенчатую 2 полюса для пружинных клемм сечением 10 кв.мм OptiClip JX10, имеют точно такое же сечение — 10 кв.мм. Использование с другим сечением может повредить контакт.
• Если вам нужны три или более полюса — выбирайте другие модели серии JX10 (JX10-3, JX10-4 и т.д.), а не дорабатывайте эту.
• После монтажа проверьте плотность посадки: попробуйте слегка потянуть перемычку — она должна быть неподвижна.
• Для частого обслуживания лучше использовать целую перемычку, а не срезанную — так сохраняется механическая прочность.
• Артикул 289745 — это единственный номер для этой конкретной модели. Не путайте с аналогами других брендов.
