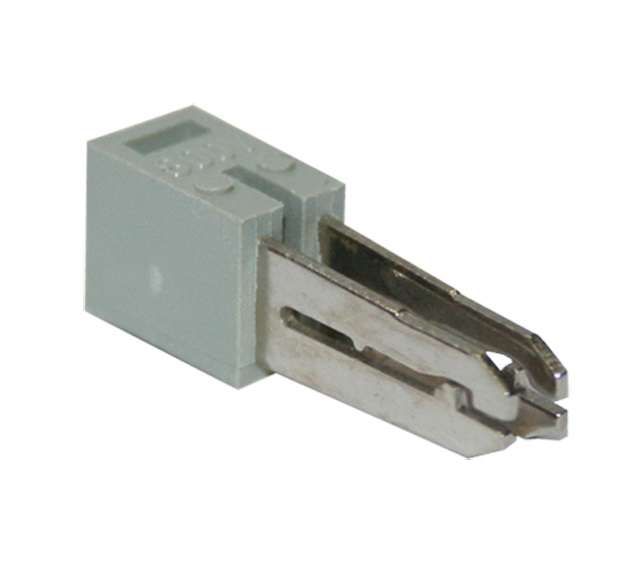

Перемычка клеммная PROxima JXB-S-16 76А, 2 зажима EKF plc-per-2-16

Перемычка для клеммных блоков серая 2 зажима 76А с изоляцией от EKF серии PROxima обеспечивает надёжное поперечное соединение между двумя соседними клеммами в распределительном щите. Применяется совместно с самозажимными клеммами JXB-S для разветвления фаз, нулей и заземляющих проводников.

Назначение и область применения

Перемычка для клеммных блоков серая 2 зажима 76А с изоляцией используется для создания параллельных соединений между двумя клеммами в одном ряду. Предназначена исключительно для работы с клеммными блоками EKF PROxima серии JXB-S. Подходит для распределительных щитов в жилых, коммерческих и промышленных объектах - особенно там, где требуется быстрое и безопасное разветвление токоведущих цепей без пайки или болтовых соединений.

Технические характеристики

• Номинальный ток: 76 А - выдерживает длительную нагрузку до этого значения без перегрева;
• Номинальное напряжение: 800 В - рассчитана на работу в сетях переменного тока до 800 В, 50 Гц;
• Количество полюсов: 2 - соединяет два соседних контакта одной клеммы;
• Тип изделия: Перемычка - не является самостоятельным устройством, работает только с клеммами JXB-S;
• Исполнение: Поперечный соединитель - монтируется горизонтально между контактами одного уровня;
• Способ монтажа: Втычной - просто вставляется в гнёзда клемм без инструментов;
• Изоляция: Да - корпус полностью покрыт изолирующим материалом, предотвращает случайное замыкание;
• Цвет: Серый - соответствует цвету основных клемм JXB-S, обеспечивает единообразие сборки.

Совместимость и монтаж

Перемычка для клеммных блоков серая 2 зажима 76А с изоляцией совместима **только** с клеммными блоками EKF PROxima серии JXB-S. Она не подходит для других брендов или моделей, даже если они имеют аналогичный шаг контактов.

Монтаж выполняется вручную: перемычка вставляется вертикально в два расположенных рядом гнезда на клемме. Никаких инструментов не требуется. Убедитесь, что клемма уже установлена на DIN-рейку 35 мм и провода подключены. После вставки проверьте плотность защёлкивания - перемычка должна фиксироваться с характерным щелчком.

Безопасность и стандарты

Изготовлена из огнестойкого полиамида, соответствует требованиям безопасности для электроустановок. Материал не распространяет пламя и сохраняет форму при температуре до +140 C. Изоляция препятствует доступу к токоведущим элементам, снижает риск поражения током при обслуживании. Соответствует нормам IEC 60947-7-1 для компонентов распределительных систем.

Преимущества

• Не требует инструментов - втычная система экономит время при сборке и ремонте;
• Устойчив к вибрациям - механическая фиксация не ослабевает при работе оборудования;
• Защищённая изоляция - исключает случайные замыкания между соседними клеммами;
• Цветовая согласованность - серый цвет гармонирует с остальными элементами серии PROxima, упрощает визуальный контроль;
• Поддерживается производителем - совместима с оригинальными заглушками, переходниками и другими аксессуарами EKF.

Ограничения применения

• Не применяется для постоянного тока - рассчитана только на переменный ток 50 Гц;
• Не допускается использование с клеммами других производителей - даже при совпадении внешнего вида;
• Не предназначен для подключения проводов большего сечения, чем указано для клемм JXB-S (до 16 мм2);
• Запрещено использовать в условиях повышенной влажности вне IP-защиты щита - сама перемычка имеет защиту только от прямого контакта, но не герметизации;
• Не подлежит демонтажу и повторному использованию после извлечения - при попытке извлечения возможна деформация защёлок.

Примеры использования

• Разветвление фазы L1 на несколько автоматических выключателей в групповом щите;
• Объединение нулевых шин N в распределительном щите квартиры;
• Создание общей точки заземления PE для нескольких приборов;
• Подключение сигнализационных цепей к одному входу контроллера;
• Сборка временной тестовой схемы на стенде - благодаря быстрой установке и снятию.

Практические советы

• Перед установкой перемычки убедитесь, что все клеммы находятся в одном уровне - смещение может помешать правильному защёлкиванию;
• Не используйте перемычку для соединения более двух точек - для трёх и более используйте последовательные перемычки или специальные мостовые планки;
• При необходимости отключить участок цепи - просто удалите перемычку; не откручивайте провода;
• Храните запасные перемычки в оригинальной упаковке - они хрупкие и легко ломаются при давлении;
• Проверяйте соответствие артикула plc-per-2-16 перед заказом - другие модели EKF могут иметь другой шаг или тип контактов.
