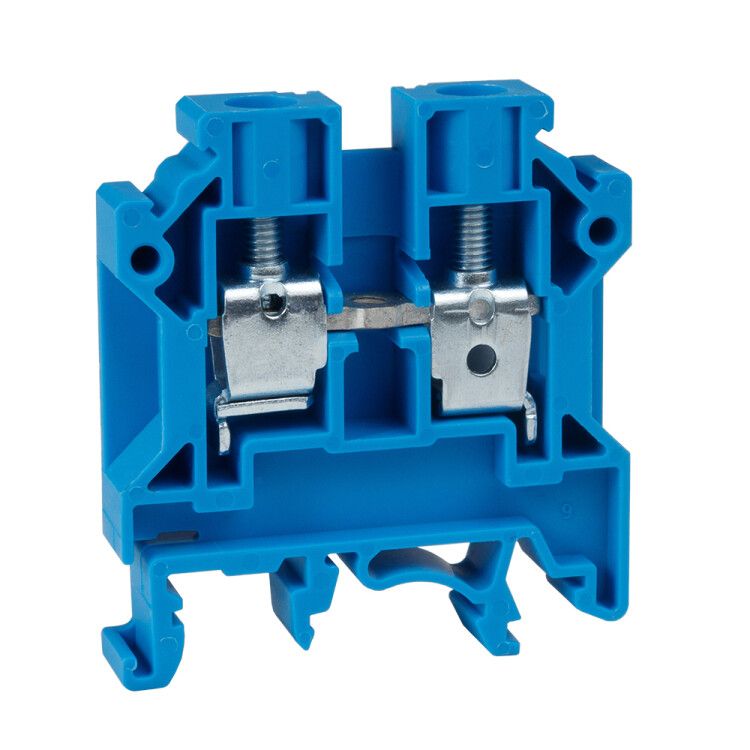

Клемма проходная 10 кв.мм винтовая OptiClip CTS-10-I-BU-57A-(0,5-10)-синий - 289778 КЭАЗ

Клемма проходная винтовая CTS-10-I-BU-57A-(0,5-10) синяя от КЭАЗ предназначена для надёжного соединения проводов в распределительных щитах и системах автоматизации. Эта модель обеспечивает безопасную передачу тока до 57 А при напряжении до 1000 В, легко монтируется на DIN-рейку и подходит для проводов сечением от 0,5 до 10 мм2.

Назначение и область применения

Клемма проходная винтовая CTS-10-I-BU-57A-(0,5-10) синяя используется для создания постоянных электрических соединений между двумя точками цепи - например, при переброске фазы, заземления или подключении сигнальных линий. Применяется в щитах управления, распределительных устройствах, станках, конвейерах и других системах, где требуется надёжное и доступное для обслуживания соединение. Подходит как для силовых, так и для слаботочных цепей.

Технические характеристики

• Диапазон сечений провода: 0,5–10 мм2
• Номинальный ток: 57 А
• Номинальное напряжение: 1000 В
• Количество контактов: 2 (проходная)
• Способ монтажа: крепление на DIN-рейку 35 мм
• Ширина модуля: 10 мм
• Рабочая температура: от –40 C до +85 C
• Материал корпуса: полиамид PA, класс горючести V0
• Цвет: синий
• Позиция подключения: боковая
• Тип соединения: винтовой
• Тип разделения: втычной (возможно одновременное использование нескольких клемм в одном ряду)
• Направление кодирования: горизонтальное и вертикальное (удобно для компактной сборки)

Совместимость и монтаж

Клемма проходная винтовая CTS-10-I-BU-57A-(0,5-10) синяя совместима со всеми стандартными DIN-рейками 35 мм. Устанавливается путём защёлкивания - достаточно плотно прижать её к рейке до характерного щелчка. Для демонтажа используйте плоскую отвертку, чтобы отвести фиксатор снизу. Соединение выполняется через винтовой зажим: ослабьте винт, вставьте подготовленный провод (без зачищения изоляции более чем на 8 мм), затяните до упора. Не допускайте перегиба жилы - это снижает контактное давление.

Безопасность и стандарты

• Изоляционный материал соответствует классу горючести V0 - самозатухающий, не распространяет пламя
• Рабочее напряжение 1000 В соответствует требованиям IEC 60947-7-1
• Температурный диапазон позволяет использовать клемму в условиях холодных складов и нагреваемых помещениях
• Материал корпуса - полиамид, устойчивый к механическим нагрузкам и химическим воздействиям

Преимущества

• Высокая плотность установки: ширина всего 10 мм позволяет разместить много клемм в ограниченном пространстве
• Стандартный шаг и цветовое кодирование (синий) упрощают идентификацию цепей
• Винтовой зажим обеспечивает прочное соединение даже при вибрациях
• Поддержка втычного типа разделения - можно комбинировать с другими элементами без потери функциональности
• Удобное боковое расположение контактов - не требует лишнего места спереди или сзади

Ограничения применения

• Не предназначен для многожильных проводов без наконечников - рекомендуется применять кабельные наконечники для проводов сечением выше 4 мм2
• Запрещено превышать максимальное сечение 10 мм2 - это вызывает недостаточное прижатие и перегрев
• Не рассчитана на частое отключение/подключение - винтовые клеммы не предназначены для операций в режиме “частого переключения”
• Не следует использовать в средах с высокой влажностью без дополнительной защиты - хотя IP-класс не указан, материалы не обеспечивают герметичность

Примеры использования

• Переброс фазы L1→L2 в распределительном щите
• Подключение термореле или датчиков к контроллеру через вторичные цепи
• Объединение нескольких заземляющих проводников в одной точке
• Создание точки контроля напряжения в цепях управления станком
• Формирование группы выходов от одного автомата на несколько потребителей

Практические советы

• Для проводов сечением 6–10 мм2 обязательно используйте медные наконечники - они равномернее распределяют усилие затяжки и предотвращают повреждение жил
• Проверяйте затяжку винта после первых 10–20 часов работы - возможна усадка металла
• При групповой установке нескольких клемм CTS-10-I-BU-57A-(0,5-10) синих соблюдайте порядок кодирования - ориентируйтесь на направление проводов (горизонтальное/вертикальное)
• Не смешивайте эту клемму с аналогами других серий - даже при одинаковом шаге 10 мм возможно отличие глубины посадки или формы фиксатора
• Храните в сухом месте - повышенная влажность может влиять на долговечность пластикового корпуса
