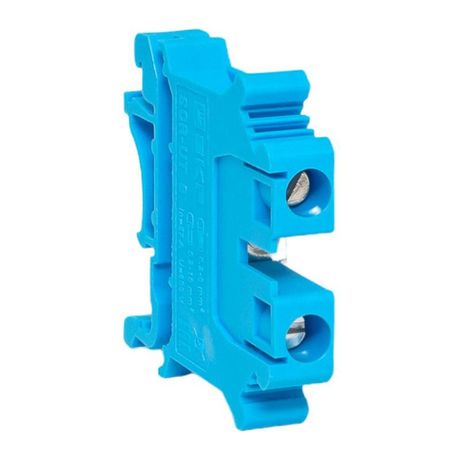

Клеммная колодка винтовая 6 UT синяя| scr-ut-6-b | EKF

Клеммная колодка винтовая 6 UT синяя от EKF - компактное устройство для надежного винтового соединения проводов в щитах и оборудовании. Артикул scr-ut-6-b рассчитана на работу в сетях до 800 В и подходит для монтажа на DIN-рейку.

Назначение и область применения

Клеммная колодка винтовая 6 UT синяя используется для соединения одножильных и многожильных проводников в электрических щитах, автоматических выключателях, контакторах и другом оборудовании. Применяется в системах управления, освещения, промышленной автоматизации и энергораспределении. Подходит для цепей переменного тока с частотой 50 Гц и напряжением до 800 В.

Технические характеристики

• Номинальный ток: 57 А
• Номинальное напряжение: 800 В
• Сечение провода: от 0,2 до 10 мм2
• Количество полюсов: 1
• Количество клемм на уровне: 2 (вход и выход)
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Ширина: 8 мм
• Рабочая температура: от –40 C до +85 C
• Материал корпуса: полиамид PA (пожаростойкий, не трескается, не высыхает)
• Цвет: синий
• Расположение зажимов: сбоку
• Поддерживает установку перемычек (замыкающих пластин)

Совместимость и монтаж

Клеммная колодка винтовая 6 UT синяя легко монтируется на стандартную DIN-рейку 35 мм. Для подключения снимается крышка, вставляется провод нужного сечения и затягивается винт отверткой. Устройство совместимо с другими элементами серии UT - можно последовательно соединить несколько колодок через замыкающие пластины, чтобы передавать ток между соседними полюсами. Монтаж возможен в закрытых шкафах и на открытых панелях.

Безопасность и стандарты

Изоляция выполнена из самозагасающегося полиамида, соответствует требованиям пожарной безопасности. Конструкция обеспечивает надежную фиксацию проводов даже при вибрациях. Напряжение 800 В позволяет использовать колодку в промышленных и силовых цепях, где требуется повышенная безопасность. Соответствует общепринятым нормам для компонентов распределительных устройств.

Преимущества

• Устойчивый к перегреву и химическим воздействиям материал корпуса
• Высокая плотность зажима - провод не выпадает даже при механическом усилии
• Синий цвет упрощает визуальное отличие фаз и цепей
• Возможность установки перемычек снижает количество отдельных соединений
• Компактная ширина (8 мм) экономит место в щите
• Работает в широком диапазоне температур - подходит для холодных и жарких помещений

Ограничения применения

• Не предназначена для постоянного подключения гибких многожильных проводов без наконечников - рекомендуется обжимать концы
• Запрещено использование в цепях постоянного тока выше 600 В - указано только для переменного тока 50 Гц
• Не следует применять в условиях постоянного воздействия воды или агрессивных сред - IP-защита не указана, значит, нет герметичности
• Максимальное сечение 10 мм2 - для больших проводов нужны другие типы клемм

Примеры использования

• Распределение фазы между несколькими автоматами в квартирном щитке
• Подключение датчиков и исполнительных механизмов на промышленном конвейере
• Объединение входных и выходных проводов в частотных преобразователях
• Создание группового питания для светильников в производственных помещениях
• Формирование нулевых и заземляющих шин внутри распределительных щитов

Практические советы

• Перед затяжкой винта проверьте, что провод полностью вошел в контакт - не должно быть видно оголенной жилы
• Для многожильных проводов используйте наконечники типа “штырь” или “вилка”, чтобы избежать облома жил
• При сборке нескольких колодок подряд - убедитесь, что замыкающая пластина правильно защелкнута и не болтается
• При монтаже в местах с высокой вибрацией (например, на станках) дополнительно контролируйте затяжку винтов после первых часов работы
• Синий цвет часто применяется для фазных проводов - соблюдайте цветовую маркировку согласно ПУЭ
• Артикул scr-ut-6-b совместим с другими изделиями серии UT - можно заказывать запчасти и перемычки одной партией
