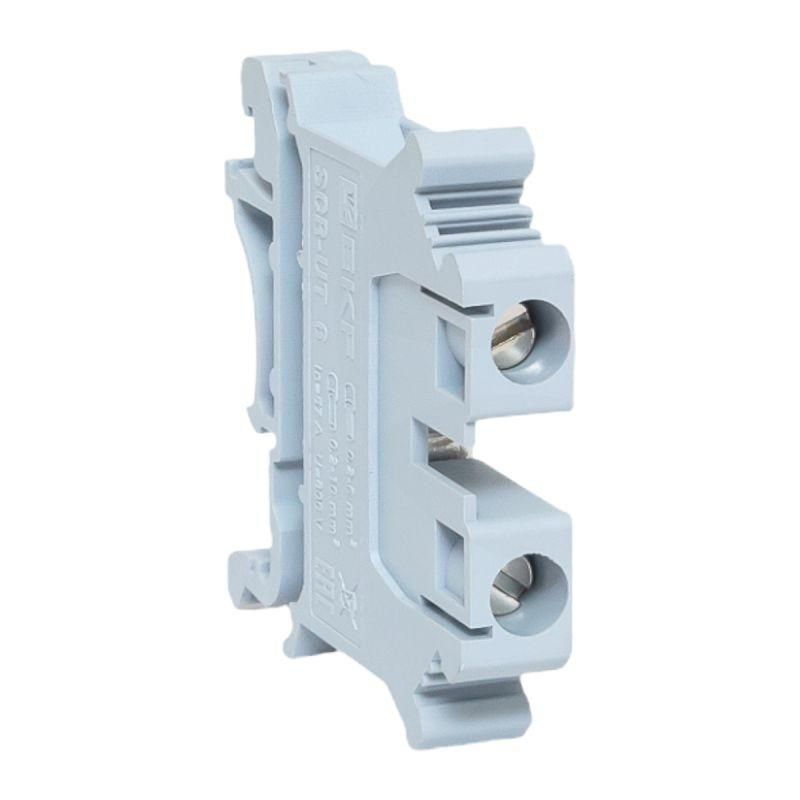

Клемма проходная винтовая UT 6, 6 кв.мм, 57А, 800В EKF scr-ut-6-g

Клеммная колодка винтовая 6 UT серая от EKF - компактное решение для надежного винтового соединения двух проводов на DIN-рейке. Артикул scr-ut-6-g подходит для монтажа в щитах управления, автоматизации и силовой распределительной аппаратуре.

Назначение и область применения

Клеммная колодка винтовая 6 UT серая предназначена для соединения и распределения электрических сигналов и мощности между двумя проводниками. Устанавливается на DIN-рейку 35 мм внутри электрических шкафов, щитов управления, станков, конвейеров и другого промышленного оборудования. Подходит для цепей переменного тока до 800 В и частотой 50 Гц. Применяется там, где требуется прочное, долговечное и легко проверяемое соединение.

Технические характеристики

• Тип соединения: винтовое
• Количество контактов: 2
• Поперечное сечение провода: 0,2 – 10 мм2
• Номинальный ток: 57 А
• Номинальное напряжение: 800 В
• Ширина: 8 мм
• Рабочая температура: от -40 C до +85 C
• Материал корпуса: полиамид PA (огнестойкий, не трескается и не высыхает)
• Цвет: серый
• Расположение входов: сбоку
• Поддержка замыкающих пластин: да

Совместимость и монтаж

Клеммная колодка винтовая 6 UT серая монтируется на стандартную DIN-рейку 35 мм. Для установки достаточно защелкнуть её на рейку - никаких дополнительных креплений не требуется. Входы проводов расположены сбоку, что позволяет организовать аккуратную маршрутизацию кабелей. Максимальное сечение провода - 10 мм2; для более толстых жил использовать нельзя. Возможна установка замыкающих пластин для последовательного соединения нескольких клеммных элементов - это упрощает сборку многоконтактных цепей.

Безопасность и стандарты

Корпус изготовлен из самозатухающего полиамида, соответствует требованиям пожаробезопасности. Номинальное напряжение 800 В обеспечивает безопасную работу в большинстве промышленных сетей. Луженая латунная токоведущая часть снижает риск окисления и повышает контактную надежность. Серия UT проектировалась с учетом требований к длительной эксплуатации в условиях повышенной вибрации и перепадов температур.

Преимущества

• Уникальная конструкция винтового зажима обеспечивает равномерное давление на провод - минимизирует риск повреждения жилы.
• Возможно одновременное подключение двух проводов одного сечения в один зажим - экономит место и время монтажа.
• Фиксация токоведущей пластины внутри корпуса предотвращает ее смещение даже при значительных механических нагрузках.
• Закрытые винтовые головки позволяют удобно работать отверткой, не задевая соседние элементы.
• Каждый контакт можно отдельно пометить - упрощает диагностику и обслуживание.
• Высокая нагрузочная способность винтовых перемычек - поддерживают ток до 57 А без нагрева.

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - возможен эффект “ползучести” металла и потеря контакта.
• Максимальное сечение провода - 10 мм2; использование более толстых жил недопустимо.
• Не рекомендовано применение вне диапазона температур (-40…+85 C); экстремальные условия могут деформировать корпус.
• Не является взрывозащищенным устройством - не применяется во взрывоопасных средах без дополнительной защиты.

Примеры использования

• Распределение фазы и нуля в распределительном щите.
• Подключение датчиков и исполнительных механизмов на станках ЧПУ.
• Объединение выходов терморегуляторов в системах отопления.
• Создание группового питания для светильников или насосов в одном контуре.
• Переход от многожильного к одножильному проводу в слаботочных цепях.

Практические советы

• Перед затяжкой винта удалите изоляцию точно на нужную глубину - не менее 8–9 мм, чтобы провод полностью попал в зажим.
• Используйте отвертку с плоским лезвием подходящего размера - слишком маленькая может проскальзывать, слишком большая - повредить головку.
• Если подключаете два провода в одну клемму - они должны быть одного типа и сечения. Разные материалы или размеры увеличивают риск перегрева.
• Для длинных цепей используйте замыкающие пластины - так получится единая шина без лишних перемычек.
• Проверьте плотность зажима после монтажа легким потягиванием провода - он не должен свободно двигаться.
• Артикул scr-ut-6-g совместим с другими изделиями серии UT - все компоненты имеют единую систему маркировки и габаритов.
