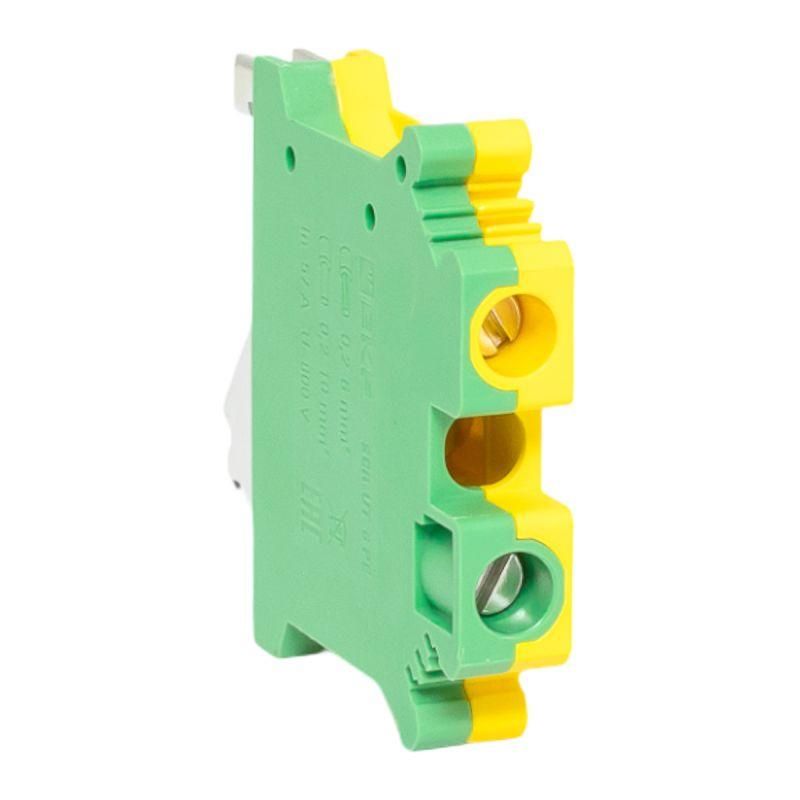

Клеммная колодка винтовая 6 UT земля| scr-ut-6-pe | EKF

Клеммная колодка винтовая 6 UT земля от EKF - это надежное решение для заземления в электрических щитах, предназначенное для соединения проводов сечением от 0,2 до 10 мм2. Артикул scr-ut-6-pe относится к серии UT и отличается компактным дизайном, жесткой фиксацией и совместимостью с DIN-рейкой.

Назначение и область применения

Клеммная колодка винтовая 6 UT земля предназначена для организации заземляющих соединений в распределительных щитах, автоматических выключателях, силовых шкафах и промышленном оборудовании. Подходит для подключения защитных проводников PE, особенно там, где требуется четкая визуальная идентификация - благодаря желто-зеленому цвету корпуса. Применяется в системах с напряжением до 800 В и частотой 50 Гц, в том числе в условиях повышенной влажности и перепадов температур.

Технические характеристики

• Тип соединения: винтовое
• Поперечное сечение провода: 0,2 – 10 мм2
• Номинальный ток: 57 А
• Номинальное напряжение: 800 В
• Количество контактов: 2
• Количество клемм на уровне: 2
• Ширина: 8 мм
• Материал корпуса: полиамид PA (желто-зеленый)
• Рабочий температурный диапазон: от -40 C до +85 C
• Способ монтажа: крепление на DIN-рейку 35 мм
• Расположение входов: боковое
• Возможность установки замыкающей пластины: да

Совместимость и монтаж

Клеммная колодка винтовая 6 UT земля легко монтируется на стандартную DIN-рейку 35 мм. Установка занимает несколько секунд - достаточно защелкнуть ее в паз рейки. Для подключения проводов используйте отвертку с плоским лезвием; доступ к винтам обеспечен через закрытые гнезда, что снижает риск случайного замыкания. Возможность установки замыкающей пластины позволяет последовательно соединить несколько клеммных элементов в одну цепь без внешних перемычек. Все контакты совместимы с другими изделиями серии UT - можно комбинировать с аналогичными клеммами для фазы, нуля и заземления.

Безопасность и стандарты

Корпус изготовлен из самозатухающего полиамида, соответствующего требованиям UL94 V-0 - материал не поддерживает горение и сохраняет прочность даже при длительной работе при высоких температурах. Латунные токоведущие части покрыты оловом, что предотвращает окисление и обеспечивает стабильный контакт. Номинальные значения тока и напряжения соответствуют международным нормам IEC 60947-7-1. Желто-зеленый цвет корпуса соответствует стандарту IEC 60445 для обозначения защитного заземления.

Преимущества

• Уникальная конструкция винтового зажима обеспечивает равномерное давление на проводник, минимизируя риск повреждения жил.
• Возможно одновременное подключение двух проводов одного сечения в один зажим - экономит место в щите.
• Латунная токоведущая пластина и фиксирующая рама из высококачественной луженой латуни обеспечивают долговечность и минимальное переходное сопротивление.
• Корпус из полиамида не трескается, не высыхает и не теряет форму даже после многократных температурных циклов.
• Закрытые винтовые основания позволяют использовать отвертку с оптимальным углом подхода - удобно в плотных щитах.
• Поддерживается индивидуальная маркировка каждого контакта - упрощает обслуживание и диагностику.
• Высокая нагрузочная способность винтовых перемычек - допускает передачу тока до 57 А без нагрева.

Ограничения применения

Не применяйте клеммную колодку винтовая 6 UT земля для подключения алюминиевых проводов без специальных переходных наконечников - возможна электрохимическая коррозия. Не используйте в средах с постоянным воздействием открытого огня, растворителей или масел - хотя корпус устойчив к большинству бытовых химикатов, он не рассчитан на агрессивные жидкости. Также не рекомендуется применять в местах с вибрацией выше 10g без дополнительной фиксации - винтовые зажимы требуют периодической проверки затяжки.

Примеры использования

• Заземление в квартирных щитках - подключение медного провода PE от автомата и контура заземления.
• Промышленные панели управления - сборка заземляющих шин для станков, насосов, конвейеров.
• Электроустановки в помещениях с повышенной влажностью - банях, прачечных, холодильных камерах.
• Аксессуары для модульных щитов EKF - сочетание с клеммами UT для фазы и нуля в одном ряду.

Практические советы

• Перед монтажом удалите изоляцию с провода на длину 8–10 мм - этого достаточно для надежного контакта в зажиме.
• Используйте отвертку с плоским лезвием шириной не менее 4 мм - слишком тонкое лезвие может сломаться в закрытом гнезде.
• Проверьте затяжку винтов через 1–2 месяца после первого включения - первоначальное оседание металла может вызвать ослабление контакта.
• Если нужна длинная заземляющая цепь - используйте замыкающую пластину вместо отдельных перемычек: это снижает количество точек соединения и повышает надежность.
• Обязательно пометьте каждый контакт маркером или этикеткой - особенно если в щите много клеммных колодок серии UT.
• Посадочный диаметр винта - 5,5 мм. Это важно при выборе отверток и инструментов для сервисного обслуживания.
